Con l'urgente bisogno di nuove risorse energetiche, l'impianto solare distribuito è una delle soluzioni di energia verde più popolari per scenari di applicazioni commerciali e industriali in tutto il mondo. Si tratta in genere di costruire una centrale fotovoltaica in cima al tetto dell'edificio o in un campo aperto e meno ombreggiato per formare una centrale elettrica "auto-uso" e persino ottenere maggiori profitti dalla "vendita di elettricità in eccesso" alla rete. Inoltre, il periodo medio di ROI di un impianto solare da 1 MW, ad esempio, è di circa 3 anni con sussidi locali o di circa 5 anni senza sussidi. E naturalmente dipende da molti fattori come la regolamentazione locale, l'effettivo consumo di elettricità e la politica delle tariffe feed-in, ecc.

In questo articolo, presenteremo l'ultima soluzione in parallelo con gli inverter di stringa C&I di SolaX Power e DataHub1000.

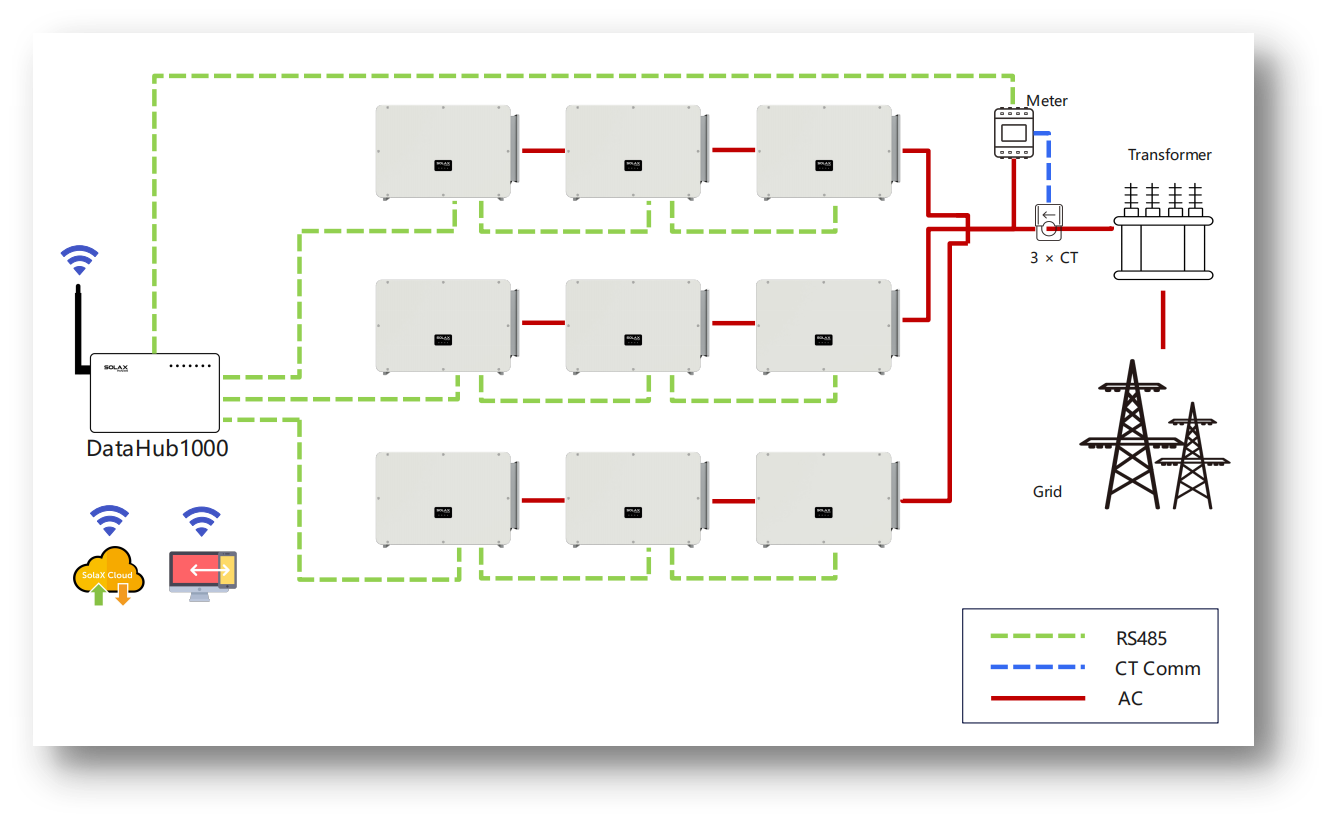

Scenario 1: Diagramma di comunicazione RS485

Con tutti gli inverter collegati alle 3 porte RS485 disponibili su DataHub1000, tutti i dati dell'inverter possono essere monitorati sulla piattaforma SolaX Cloud. Nel prossimo futuro, basandosi sul protocollo Modbus TCP di DataHub1000, sarà inoltre possibile recuperare tutti i dati di funzionamento e realizzare il controllo remoto su piattaforma personalizzata.

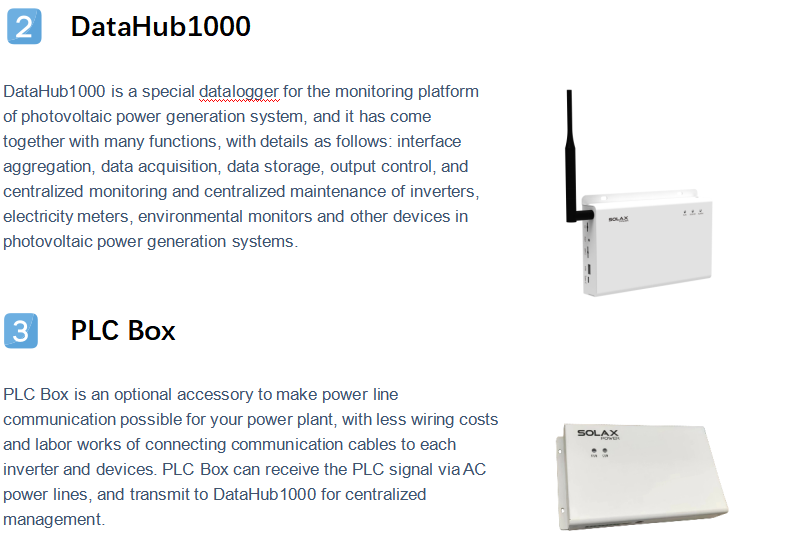

NOTA: Poiché DataHub1000 dispone di Wi-Fi e LAN integrati, non è necessario alcun dispositivo di monitoraggio esterno.

Per il controllo remoto, sulla piattaforma SolaX Cloud, il responsabile del sito può facilmente eseguire il funzionamento e la manutenzione di tutti gli inverter 24 ore su 24, 7 giorni su 7.

Inoltre, SolaX fornisce il protocollo Modbus RTU dell'inverter, aperto e accessibile a EMS di terze parti come Solar-log, per estendere ulteriormente il controllo di più dispositivi e applicazioni avanzate.

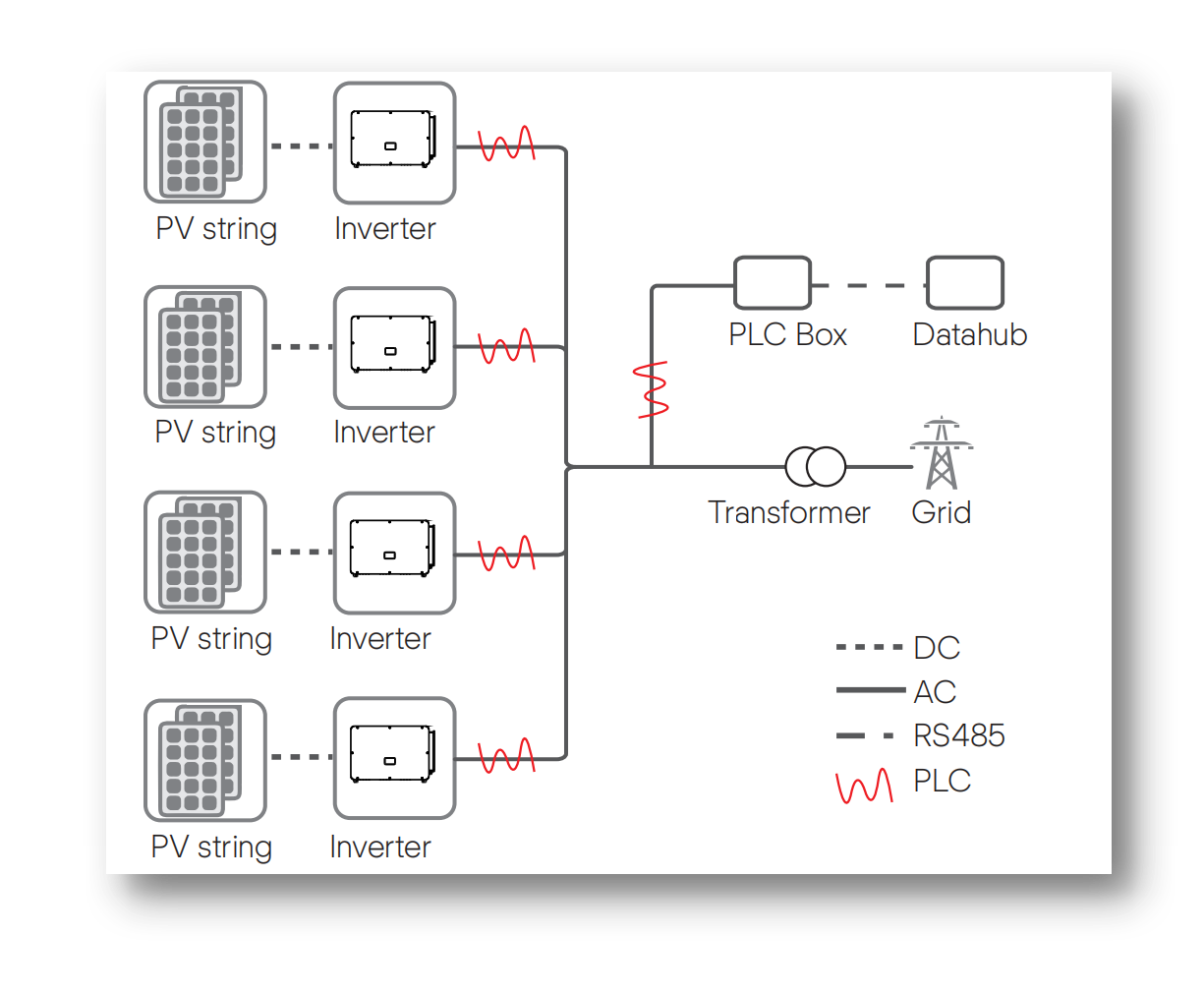

Scenario 2: Diagramma di comunicazione della linea di alimentazione

Rispetto allo scenario di comunicazione RS485, PLC Box qui può far risparmiare i costi di investimento sui cavi e il tempo speso per le installazioni.

Per il controllo remoto, oltre a SolaX Cloud, un altro modo è tramite Ripple Control Receiver (RCR), un dispositivo ricevente fornito dagli operatori di rete. RCR di solito ha 4 uscite digitali, il che significa che può supportare fino a 16 diversi stati delle porte DO dopo aver ricevuto segnali dai distributori di rete.

DO di RCR sarà collegato a DI sul nostro DataHub1000, quindi ogni stato attiverà uno scenario di controllo della potenza attiva o del controllo della potenza reattiva. Lo stato 16 e la sua azione possono essere impostati nella nostra pagina di impostazione DataHub1000. Per maggiori dettagli, fare riferimento alla soluzione RCR a questo link qui.

     NOTA: In questo scenario, i modelli di inverter sono dotati di funzione PLC

Caratteristiche del sistema

• Supporta il sovradimensionamento del 150% PV per garantire una maggiore produzione anche in inverno
• Gestione e ottimizzazione dell'alimentazione a livello di stringa
• Gestione e manutenzione intelligenti da remoto
• Demand Response, Ripple Control e Power Control per i distributori di rete
• Open API & Modbus & MBUS (PLC) e supporto di piattaforme di terze parti
• Cura della sicurezza con protezioni dedicate

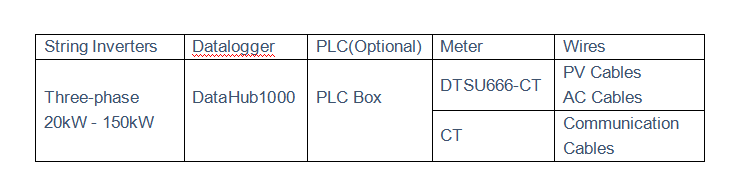

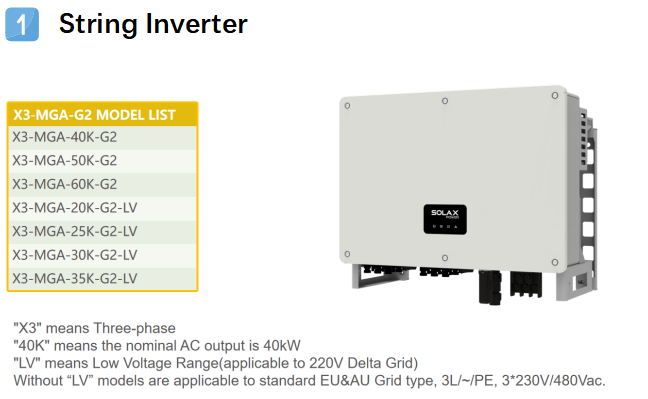

Elenco dispositivi

NOTA: DataHub1000 dispone di funzioni Wi-Fi e LAN integrate, pronte all'uso. Pertanto, in questo sistema non è necessario alcun Pocket Wi-Fi/LAN aggiuntivo.

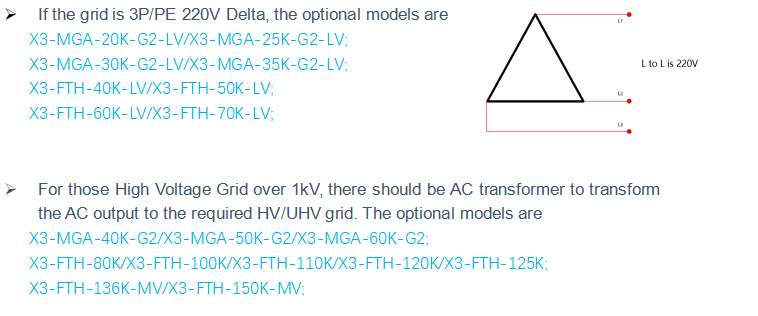

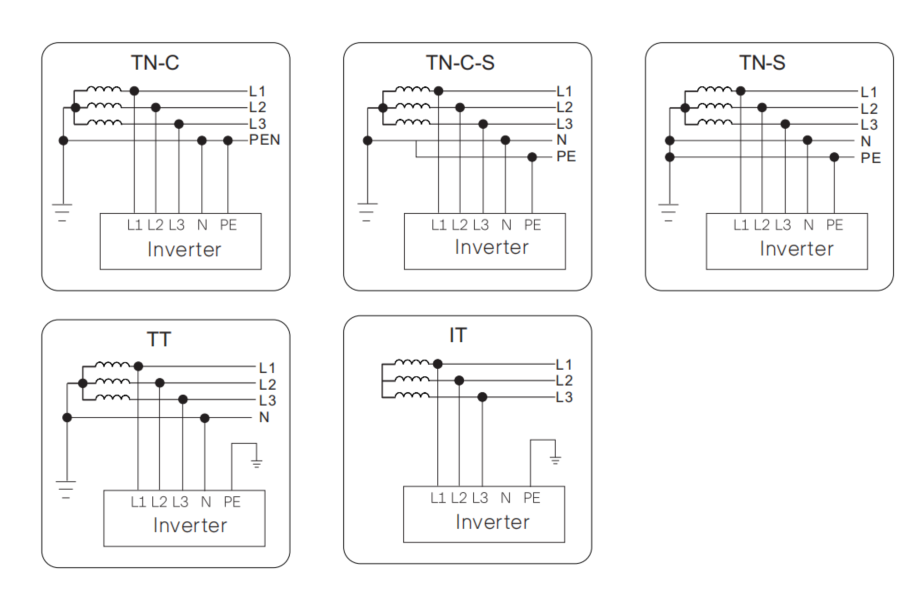

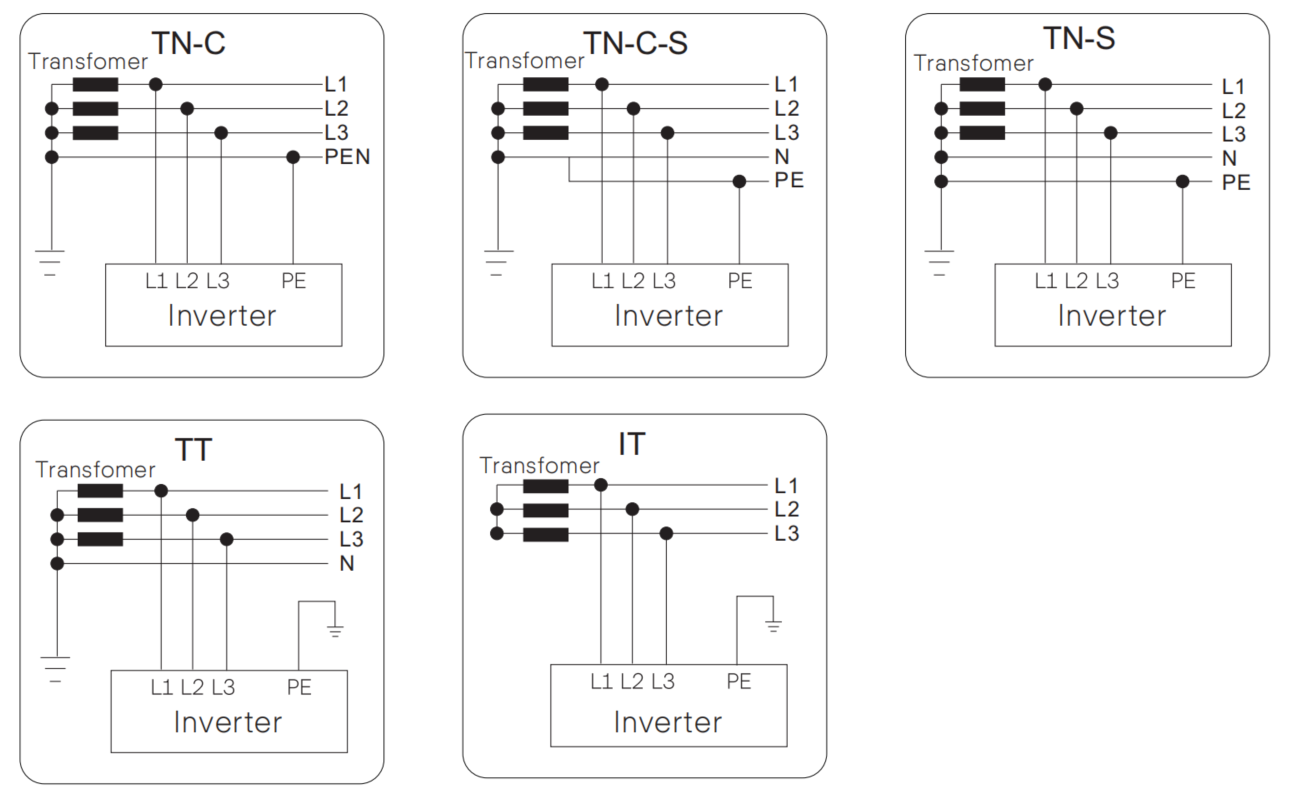

In base alla vostra centrale elettrica distribuita, uno dei fattori chiave per scegliere la gamma di modelli adatta è la tensione di rete e il tipo. Visita la pagina KB del tipo di griglia per maggiori dettagli su questo link qui.

• Se la rete è L-N: 220V/230V, L-L: 380V/400V Wye o Delta, i modelli opzionali sono

X3-MGA-40K-G2/X3-MGA-50K-G2/X3-MGA-60K-G2;

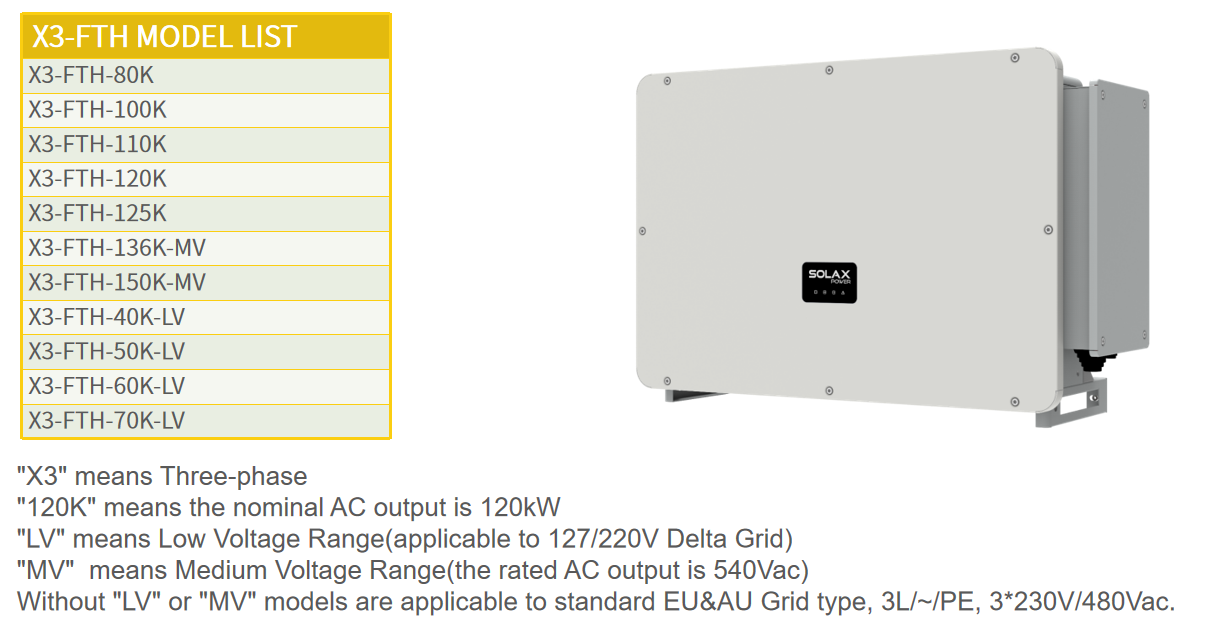

X3-FTH-80K/X3-FTH-100K/X3-FTH-110K/X3-FTH-120K/X3-FTH-125K;
