Il misuratore/CT è necessario nei seguenti casi d'uso.

• Zero Immissione in rete (funzione di controllo delle esportazioni);
• gestire la carica e la scarica della batteria (serie ibrida o accoppiata in CA);
• Monitoraggio dei consumi di carico;

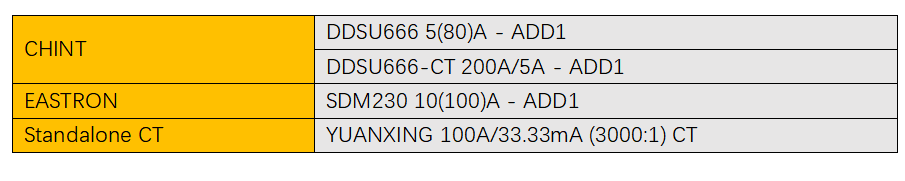

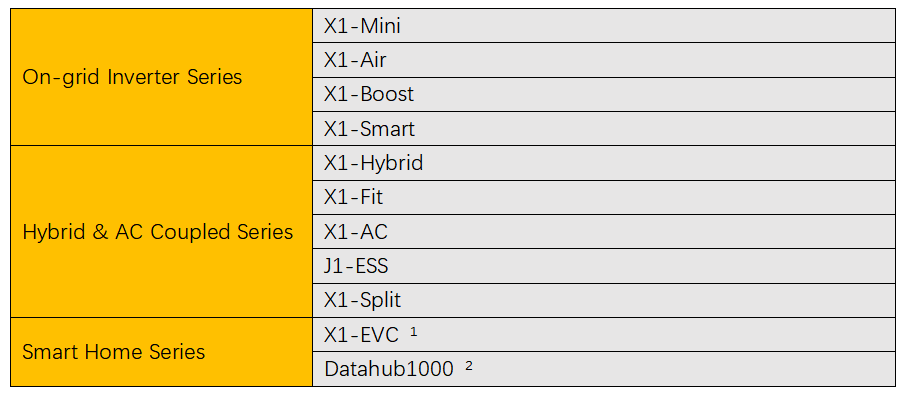

Elenco dei misuratori compatibili

Elenco degli inverter compatibili

Nota: ¹ UTILIZZARE SOLO TC;     ² UTILIZZARE SOLO IL CONTATORE;

Prendere DDSU666-CT 200A/5A - ADD1 ad esempio, include il contatore di energia, il trasformatore di corrente (200A/5A CT, lunghezza 1 m), il cavo RS485 (lunghezza 10 m) e il connettore RJ45.

Installazione

Si prega di installare il contatore tra la rete e tutti i carichi domestici/altri generatori.

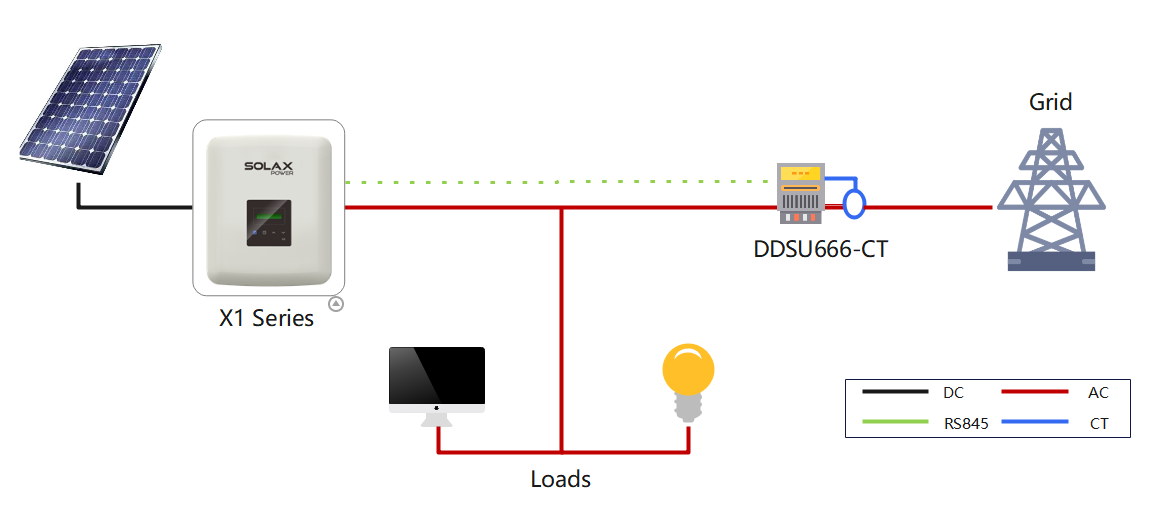

Di seguito è riportato uno schema di sistema tipico dell'inverter monofase con contatore monofase/TA

Il contatore standard ADD1 viene solitamente installato nella scatola di distribuzione principale prima di tutti i carichi domestici, mentre il contatore ADD2 può essere installato per monitorare la produzione dall'altro inverter o generatore fotovoltaico sulla stessa piattaforma: SolaX Cloud. Di seguito è riportato un diagramma tipico con un inverter fotovoltaico e una soluzione di sistema di accumulo di energia Hybrid/Fit.

Per maggiori dettagli sul sistema, fare riferimento a questo articolo Funzione di controllo delle esportazioni

Definizione del PIN dell'inverter e del contatore SolaX

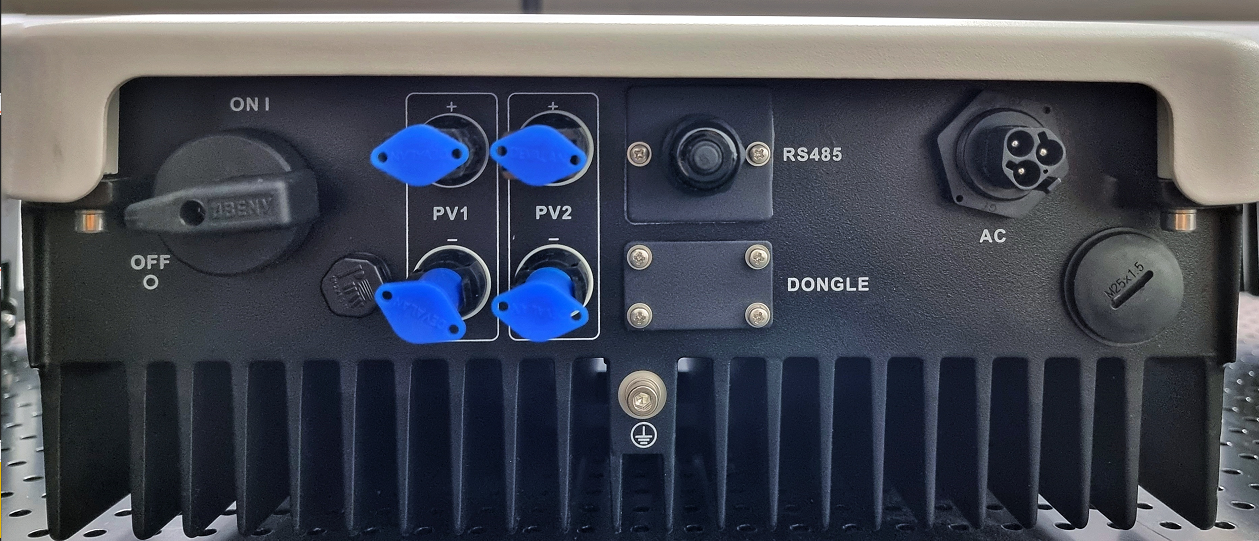

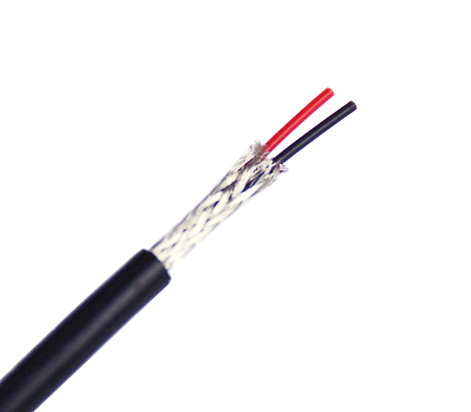

Come mostrato nella figura sopra, il contatore monofase deve essere collegato al PIN 4&5 nella parte inferiore dell'inverter tramite il cavo RS485. La lunghezza predefinita del cavo è 10 m. L'installatore può tagliarlo più corto in base alle effettive condizioni di installazione. Se è richiesta una lunghezza maggiore, si consiglia di utilizzare il cavo RS485 STP (Shielded Twisted Pair):

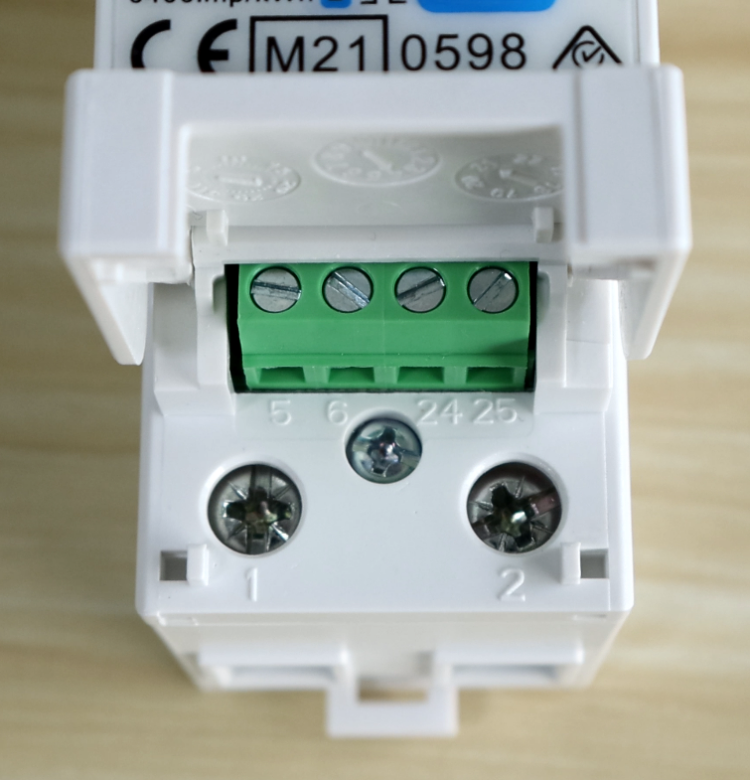

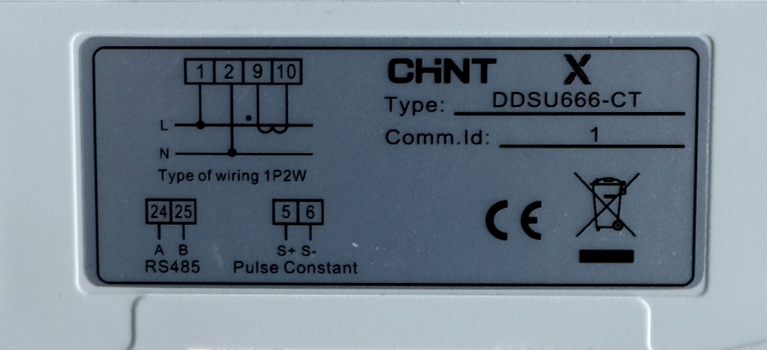

Se controlli l'etichetta sul contatore intelligente, troverai lo schema di collegamento come di seguito:

• I PIN 1 e 2 si collegano al filo L e al filo N dalla rete;

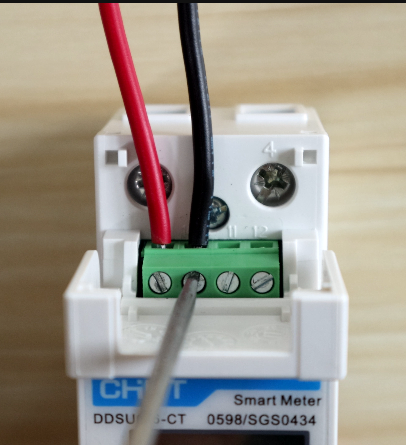

• I PIN 9 e 10 si collegano a CT Red e CT Black;

CT Clamp deve essere agganciato al filo L della rete. Come accennato in precedenza, la posizione dovrebbe essere tra la rete e tutti i carichi domestici/altri generatori.

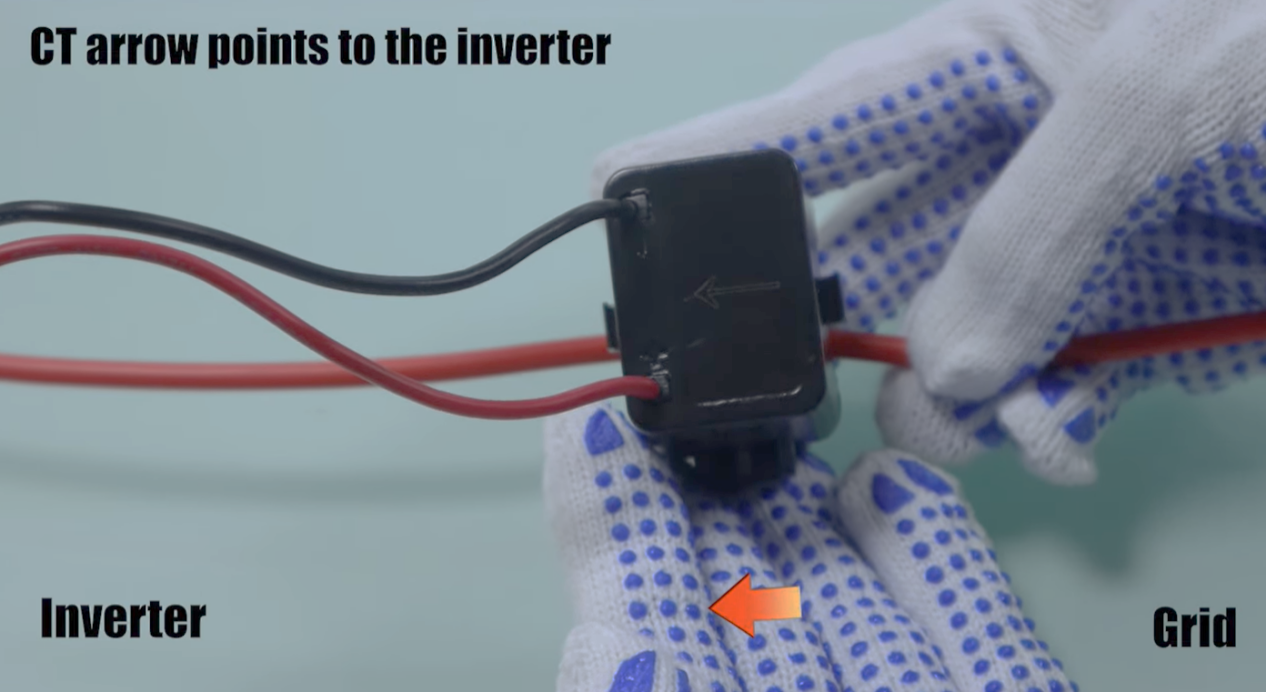

NOTA: La freccia CT deve puntare verso la direzione dell'inverter

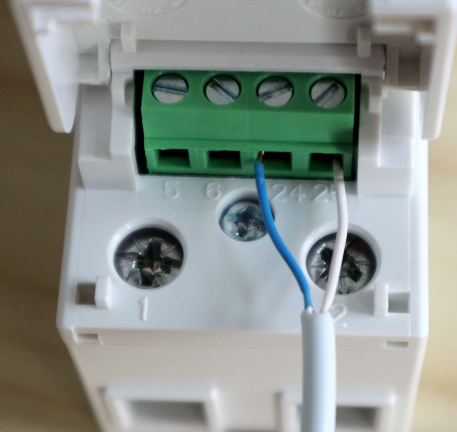

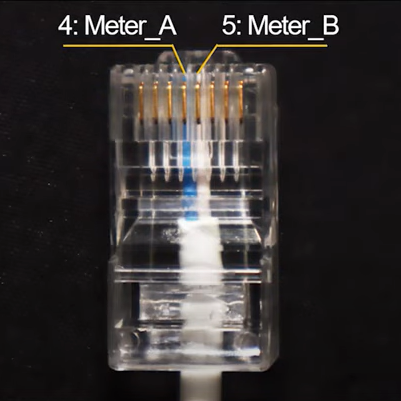

I PIN 24 e 25 si collegano ai PIN 4 e 5 (RS485_A e RS485_B) dell'inverter SolaX tramite connettore RJ45;

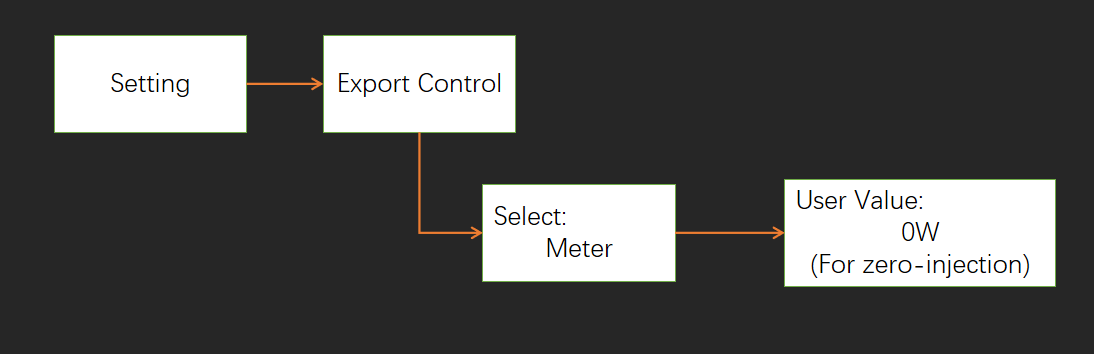

Imposta la funzione di controllo dell'esportazione tramite LCD

Per contatore o contatore con CT, selezionare "Contatore";

Per l'installazione CT in modo indipendente, scegliere "CT";

NOTA: La password dell'installatore è richiesta dopo aver selezionato "Impostazioni".

Per maggiori dettagli, fare riferimento a questo articolo Funzione di controllo delle esportazioni.

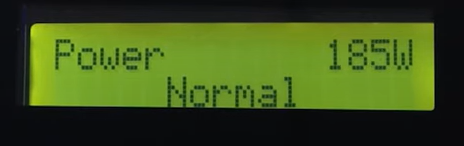

Una volta impostato, la schermata principale inizierà il conto alla rovescia del tempo di controllo e mostrerà "Normale" se tutto è installato correttamente.

Cose da controllare se mostra un errore come "Guasto del contatore"

1. "Guasto del contatore" indica che la comunicazione tra l'inverter e il contatore non è riuscita, il che significa che l'installatore deve verificare se i pin del cavo RS485 sono corretti e saldamente collegati su entrambe le estremità.

2. Verificare se lo strumento è stato acquistato da SolaX, che dovrebbe avere un logo SolaX sullo strumento.

3. Verificare se "Controllo esportazione" è abilitato e se è selezionato "Contatore";

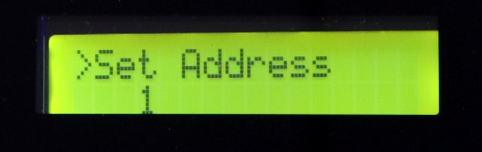

4. Controllare l'indirizzo Modbus nelle impostazioni. Per impostazione predefinita dovrebbe essere "1";

 5. Contatta il team di assistenza SolaX per ulteriore assistenza.

Come verificare che l'installazione del contatore/TA sia corretta o meno

1. C'è un errore sull'inverter (in tal caso, fare riferimento alla Guida alla risoluzione dei problemi)

2. Impostare l'inverter in modalità OFF

3. Attiva alcuni carichi domestici

4. Controllare il valore Pgrid (premere il pulsante GIÙ nella schermata principale)
Se positivo, la direzione del misuratore/CT viene invertita.

Se negativo, la direzione del misuratore/CT è corretta.
