Hintergrund

Zähler und Stromwandler sind Messgeräte, die am GCP (Grid Connection Point) des Wechselrichtersystems installiert werden, um GCP-Daten zu erfassen. Bei Energiespeichersystemen können Funktionen wie Batterieladung und -entladung, Arbeitsmodus, Exportkontrolle und dreiphasige Unsymmetrie nur erreicht werden, wenn das Messgerät korrekt installiert ist,

können nur erreicht werden, wenn das Messgerät korrekt installiert ist.

Die Messgerät/Wandler-Selbstprüfungsfunktion kann durch die Rückmeldung der Leistungsänderungen feststellen, ob es Probleme mit der Messgerät- und Wandlerinstallation gibt. Nach Abschluss der Installation brauchen Sie nur diese Funktion zu verwenden, dann können Sie die Probleme vor Ort beheben.

Welche Probleme können mit der Selbstprüfungsfunktion für Messgeräte/Wandler behoben werden?

Einige Probleme können automatisch behoben werden, andere müssen vom Installateur anhand des Fehlercodes, der nach Abschluss der Prüfung angezeigt wird, manuell korrigiert werden.

( 1) Bei den folgenden Installationsproblemen passt der Wechselrichter die Korrespondenz mit dem Messgerät an, um sie automatisch zu korrigieren:

①' Stromwandler' Richtung ist vertauscht

②' CT' Drei-Phasen-Korrespondenz ist nicht korrekt

Anmerkung: Das Problem der Drei-Phasen-Korrespondenz des Zählers kann auch automatisch korrigiert werden.

( 2) Diese Installationsprobleme müssen vom Installateur entsprechend der Fehlercodeaufforderung manuell korrigiert werden: ( Fehlercodes siehe Tabelle 1)

①' CT' wurde nicht erfolgreich auf die Phasenleitung geklemmt

②' Stromwandler' ist falsch auf der Seite der Verbraucher angeschlossen

③' Stromwandler ist falsch zwischen den Verbrauchern und dem Wechselrichter angeschlossen

④ Der Stromwandler ist an den N-Leiter angeschlossen

⑤ Zwei Stromwandler sind an dieselbe Phase angeschlossen.

⑥ Der Stromwandler ist an 2 Drähte angeschlossen

⑦ Die Richtung von 'Meter-CT' ist umgekehrt

Anmerkung: Das Problem der Richtungsumkehr des Zählers muss ebenfalls manuell gemäß der Fehlercode-Eingabeaufforderung korrigiert werden.

⑧ Die Korrespondenz zwischen Zähler und Stromwandler ist nicht korrekt

Anmerkung: Wenn es ein Kommunikationsproblem zwischen Zähler und Stromwandler gibt, wird der Fehler "Zählerfehler" gemeldet.

Wie verwendet man die Selbsttestfunktion von Zähler und Stromwandler?

Nach Abschluss der Installation kann der Installateur die "Installationsprüfung" auf dem LCD-Bildschirm oder in der SolaX Cloud aktivieren. Der Wechselrichter erkennt dann, ob das Messgerät und der Stromwandler korrekt installiert wurden. Der Wechselrichter korrigiert dies automatisch oder zeigt den entsprechenden Fehlercode an, wenn ein Problem vorliegt.

In Tabelle 1 wird die Bedeutung der Fehlercodes beschrieben.

Tab. 1 Die Fehlercodes und die zugehörige Bedeutung

Anmerkung: Die Fehlermeldung ist nur eine Erinnerung und entspricht nicht unbedingt dem tatsächlichen Installationsproblem. Wenn das Problem nach der Fehlermeldung nicht gefunden wird, wenden Sie sich bitte an den SolaX-Service.

Pfad zur Einstellung

Erweitert-> Zähler-/ Stromwandlereinstellung-> Zähler-/ Stromwandlerprüfung-> Installationsprüfung

Fehleranzeige

① Solax Cloud：

Die Seite "Alarm" auf der SolaX Cloud zeigt den "CT/ Meter Check Fault" an, wenn es Probleme bei der Installation von Messgerät und Stromwandler gab. Der detaillierte Fehlercode wird auf der Seite "Installationsprüfung" auf dem LCD-Bildschirm angezeigt.

② LCD-Bildschirm

Auf der Seite "Installation Check" zeigt der "CT Status" den aktuellen Prüfstatus an. Es gibt 4 Zustände: Deaktivieren/ Prüfen/ Erfolg/ Fehlschlag xx, wie in der Abbildung dargestellt.

( Deaktivieren: Installationsprüfung ist nicht aktiviert; Prüfen: Prüfung läuft; Erfolg: Prüfung bestanden; Fehlgeschlagen xx: Messgerät und Stromwandler haben Installationsprobleme (manuelle Einstellung erforderlich)

Die Zähler-/Wandler-Selbstprüfungsfunktion von X1-Hybrid/Fit G4

Die Zähler-/Wandler-Selbstprüfungsfunktion von X1-Hybrid/Fit G4 unterscheidet sich in 2 Punkten vom Drehstromsystem:

Ⅰ. X1- Hybrid/ Fit G4 prüft nur den Stromwandler und nicht den Zähler;

Ⅱ. Da es sich bei X1-Hybrid/Fit G4 um einen einphasigen Wechselrichter handelt, gibt es kein Problem mit der entsprechenden Phasenfolge.

Im Folgenden werden die Installationsprobleme des einphasigen Systems überprüft.

( 1) Automatisch korrigieren

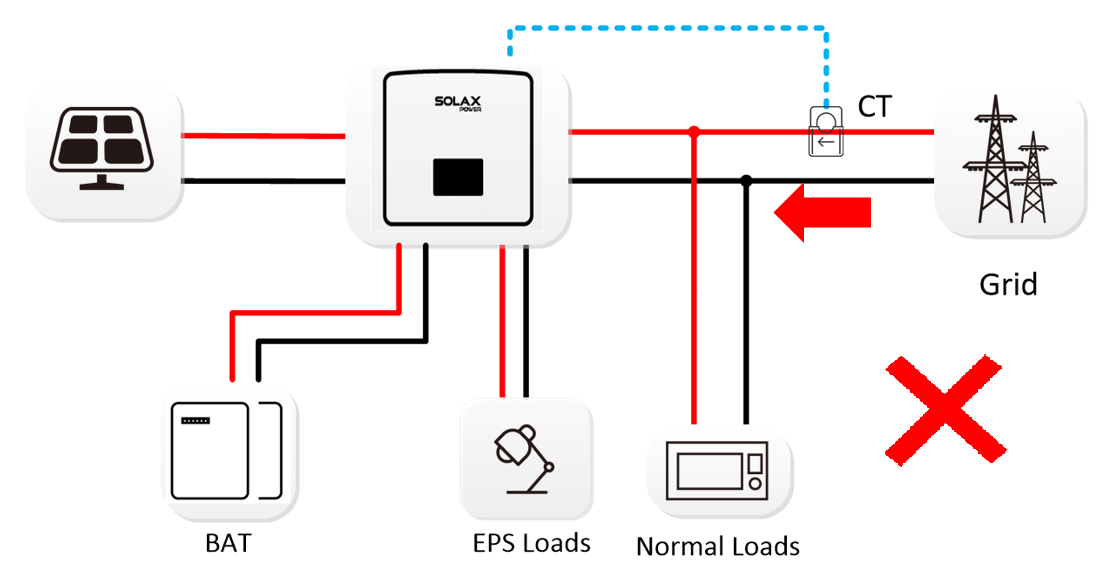

Wenn eine "verkehrte Stromwandlerrichtung" erkannt wird, korrigiert der Wechselrichter automatisch die Stromwandlerrichtung.

( 2) Diese Probleme führen zu einer Fehlermeldung "Stromwandlerfehler" und müssen vom Installateur manuell korrigiert werden.

① Der Stromwandler wurde nicht erfolgreich an den Phasendraht geklemmt.

② Stromwandler ist falsch an den N-Leiter angeschlossen

③ Stromwandler ist an zwei Drähte angeschlossen

④ Stromwandler ist fälschlicherweise an die Lastseite angeschlossen

⑤ Stromwandler ist falsch zwischen den Verbrauchern und dem Wechselrichter angeschlossen

Konfiguration

Kompatibler Wechselrichter Modell：

X1- Hybrid/ Fit G4

X3- Hybrid/Fit G4

Firmware-Version：

X1- Hybrid/ Fit G4：

ARM≥ 1.34 DSP≥ 1.35

X3- Hybrid/ Fit G4：

ARM≥ 1,28 DSP≥ 1,30

Anmerkung: Sowohl das Wechselrichter-Parallelsystem als auch das AC-Kopplungssystem (mit String-Wechselrichtern von Drittanbietern) unterstützen die Zähler-/Wandler-Selbstprüfungsfunktion.
