In diesem Artikel werden die folgenden Themen behandelt:
- Erdungsanlage
- Nordamerikanisches Netzsystem
- EU-Netzsystem
- Lateinamerikanisches Netzsystem
- Netzsystem in Japan
Erdungsanlage

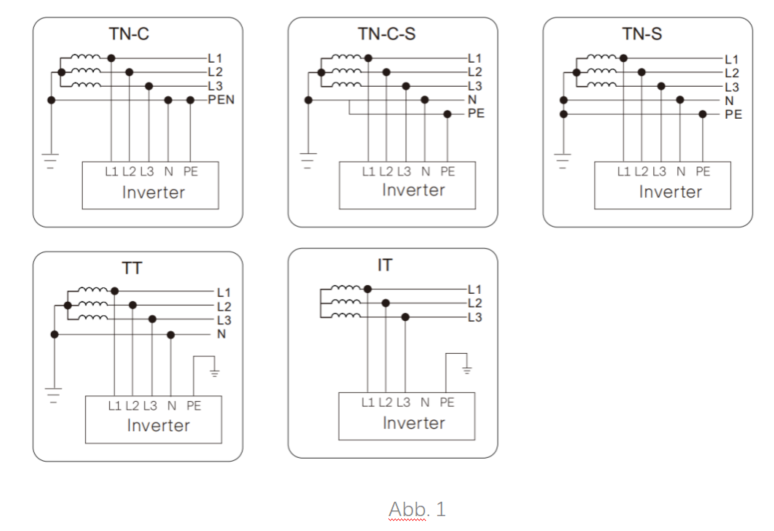

Nach der Norm IEC 60364-3 sind die verschiedenen Erdungssysteme für das Netz wie folgt definiert TN-, TT- und IT-Systeme; das TN-System wird weiter unterteilt in TN- C, TN- S, TN- C- S.
- T" bedeutet direkten Anschluss an die Erde;
- I" bedeutet von der Erde isoliert, über eine Impedanz mit der Erde verbunden;
- N" bedeutet den direkten Anschluss an den geerdeten Punkt (Neutralleiter);
- S' - Die Schutzfunktion wird durch einen vom Neutralleiter getrennten Leiter gewährleistet;
- C' - Neutralleiter und Schutzfunktionen sind in einem PEN-Leiter vereint;
So können Sie die TN-, TT- und IT-Systeme in den folgenden Anmerkungen verstehen:
- TT: Transformator-Neutralleiter geerdet und Rahmen geerdet.
- TN: Transformator-Nullleiter geerdet, Rahmen mit Nullleiter verbunden.
- IT: ungeerdeter Transformator-Neutralleiter, geerdeter Rahmen.
Als Nächstes werden wir eine kurze Einführung in die Netzsysteme in verschiedenen Regionen der Welt geben.
Nordamerikanisches Netzsystem
Nach ANSI C84- la- 1980 gibt es zwei verschiedene Typen von Niederspannungs-Verteilungsnetzen:
- Geteilte Phase- 120/ 240V
- Delta- 208V& 240V und Wye- 277/ 480V, 120/ 208V
Die in Nordamerika gebräuchlichste Anschlussart für Wohngebäude ist die zweiphasige 120/240-V-Stromversorgung, die für die Stromversorgung von 120-V-Beleuchtung und Steckdosen sowie für einphasige 240-V-Lasten wie Warmwasserbereiter, Elektroherde oder Klimaanlagen verwendet wird.
|

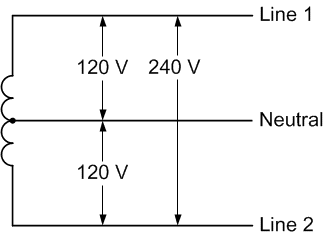

Geteilte Phase, 120/ 240 V
|
|
L- L: 240V
|
 Abb. 2
|
|
L- N: 120V
|
|
Spannung
|
Anwendbarer Typ
|
|
L- L/ L- N 240V/ 120V
|
A1- Hybrid( 3.8~ 7.6kW)
A1- HYD- G2( 3.8~ 7.6kW)
A1- AC- G2( 3.8~ 7.6kW)
A1- Smart( 3.8~ 7.6kW)
|
Für gewerbliche Gebäude ist der häufigste Stromanschluss 120/208V Wye, der für 120V-Steckdosen, Beleuchtung und kleinere HLK-Systeme verwendet wird. In größeren Einrichtungen beträgt die Spannung 277/480 V und wird für die einphasige 277-Volt-Beleuchtung und größere HLK-Lasten verwendet.
|

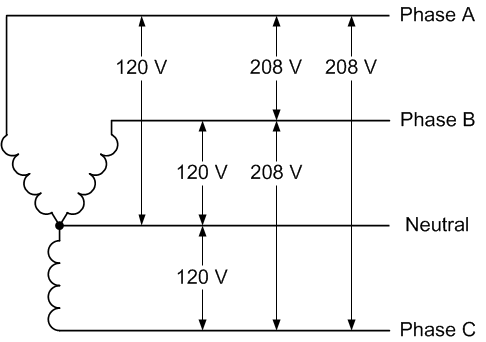

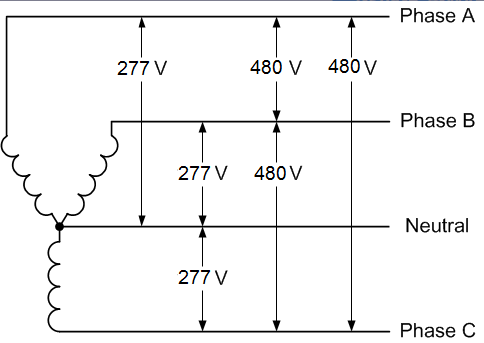

3-phasig, Sternschaltung 120/ 208 V, 277/ 480V
|
|
L- L:
208V
L- N:
120V
|
Abb. 3
Abb. 4
|
|
L- L:
480V
L- N:
277V
|
Der folgende Netztyp wird auch als hochschenkliges oder wildschenkliges Dreiecksystem bezeichnet. Wird in der Regel in älteren Produktionsstätten mit überwiegend dreiphasigen Motorlasten und einigen einphasigen 120-Volt-Beleuchtungs- und Steckdosenlasten verwendet.
|

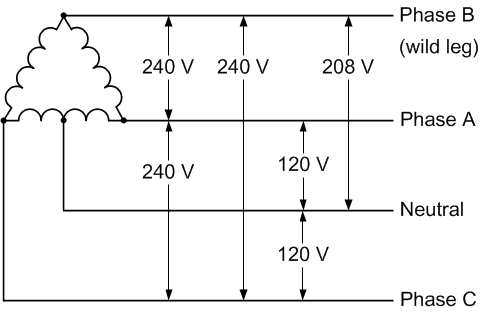

3 Phasen, Dreieck 208, 240V/ 120V Wildes Bein
|
|
L- L
240V
|
Abb. 5
|
|
L- N
208V
120V (geteilt)
|
EU-Netzsystem
In Europa sind die Systeme IT, TT, TN- C, TN- S, TN- C- S weit verbreitet. Die folgenden Diagramme zeigen die verschiedenen NS-Verteilungssysteme in Europa.
|

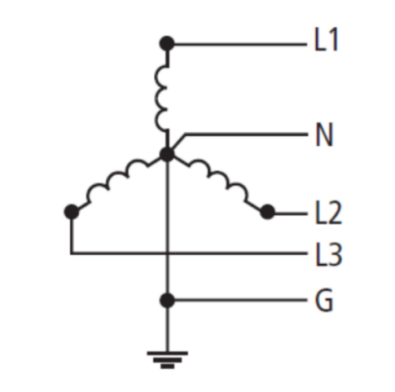

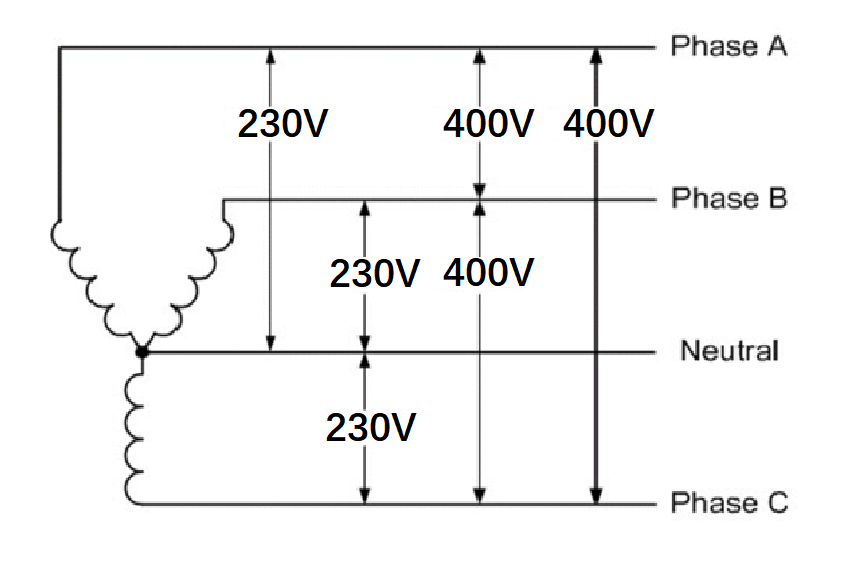

3-phasig, Sternschaltung 220/ 380V, 230/ 400V, 240/ 415V
|
|
 Abb. 6
|
|
Spannung
|
Anwendbarer Typ
|
|
Dreiphasig
L- L
380V/ 400V/ 415V
|
X3- MIC G2( 3~ 15kW)
X3- PRO G2( 8~ 30kW)
X3- MEGA- G2( 40~ 60kW)
X3- FORTH( 75/ 80/ 100/ 110/ 120/ 125kW)
X3- HYBRID G4( 5~ 15kW)
X3- FIT G4( 5~ 15kW)
|
|
Einphasig
L- N
220V/ 230V/ 240V
|
X1- MINI( 0.6~ 3.3kW)
X1- BOOST( 2,5~ 6kW)
X1- Smart( 6/ 7/ 8kW)
X1- HYBRID G4( 3,7~ 7,5kW)
X1- FIT G4( 3,7~ 7,5kW)
X1- AC( 3~ 5kW)
|
|

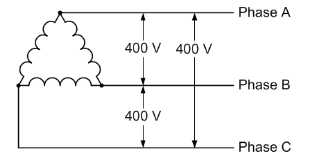

3 Phasen, Dreieck 400 V (kein Nullleiter)
|
|
Dreiphasig
L- L
400V
|
Abb. 7
|
|
Spannung
|
Anwendbarer Typ
|
|
Dreiphasig
L- L
380V/ 400V/ 415V
|
X3- PRO G2( 8~ 30kW)
X3- MEGA- G2( 40~ 60kW)
X3- FORTH( 75/ 80/ 100/ 110/ 120/ 125kW)
|
Lateinamerikanisches Netzsystem
Die übliche Stromversorgung ist das 3-Phasen-Sternnetz 220/380 V, wie in Abb. 6 dargestellt. Es gibt jedoch einige andere spezielle Arten der Netzversorgung, die in Lateinamerika ebenfalls unterschiedlich sind.
In einigen Regionen Brasiliens gibt es zum Beispiel keine Standardspannung. Die Nennspannung des 3-Phasen-Sye-Netzes kann 127/220V, 125/216V, 220/380V und 230/400V betragen (siehe unten):
|
3-phasig, Sternschaltung 127/ 220V, 125/ 216V, 220/ 380V und 230/ 400V
|
|
Abb. 8
|
|
Spannung
|
Anwendbarer Typ
|
|
Dreiphasig
L- L
380V/ 400V/ 415V
|
X3- MIC G2( 3~ 15kW)
X3- PRO G2( 8~ 30kW)
X3- MEGA- G2( 40~ 60kW)
X3- FORTH( 75/ 80/ 100/ 110/ 120/ 125kW)
X3- HYBRID G4( 5~ 15kW)
X3- FIT G4( 5~ 15kW)
|
|
Einphasig
L- N
220V/ 230V/ 240V
|
X1- MINI( 0.6~ 3.3kW)
X1- BOOST( 2,5~ 6kW)
X1- Smart( 6/ 7/ 8kW)
X1- HYBRID G4( 3,7~ 7,5kW)
X1- FIT G4( 3,7~ 7,5kW)
|
Außerdem verwenden die meisten föderativen Einheiten 220 V Strom (dreiphasig) wie unten dargestellt:
|

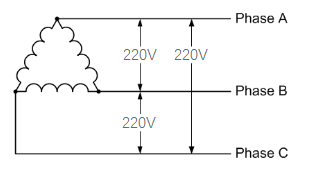

3-Phasen, Dreieck 220 V (Niederspannungsnetz)
|
|
L- L
220V
|
 Abb. 9
|
|
Spannung
|
Anwendbarer Typ
|
|
Dreiphasig
L- L
220V
|
X3- MIC- G2- LV( 5~ 8kW)
X3- PRO- G2- LV( 10~ 15kW)
X3- MGA- G2- LV( 20~ 30kW)
X3- FTH- LV( 40~ 70kW)
|
In Mexiko verwenden die Privathaushalte einen 2-Phasen-3-Leiter-Netzanschluss, auch bekannt als Split-Phase 110V/220V oder 120V/240V, ähnlich wie in Abb. 2 auf dem nordamerikanischen Markt. Wir haben die folgenden kompatiblen Wechselrichter speziell für den mexikanischen Markt.
|
Geteilte Phase, 110V/ 220V, 120/ 240 V
|
- L: 220V
240V
|
Abb. 10
|
|
L- N: 110V
120V
|
|
Spannung
|
Anwendbarer Typ
|
|
L- L: 220V
L- N: 120/ 127V
|
X1- SPT( 3~ 7kW)
|
Netzsystem in Japan
Ähnlich wie das nordamerikanische Split-Phase-Netz hat Japan das 100/ 200V-Split-Phase-System für die normale Haushaltsstromversorgung.
|

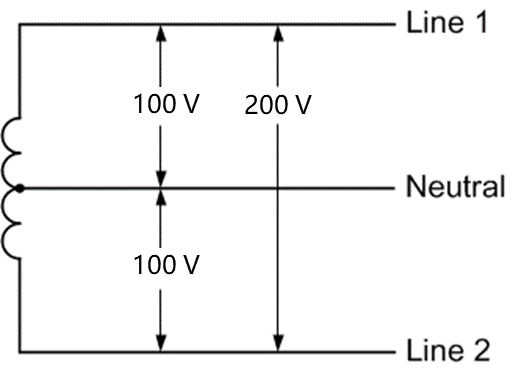

1-phasig, 3-adrig 100/ 200V 50Hz (Ost-Japan)
1-phasig, 3-adrig 100/ 200V, 105/ 210V 60Hz( West Japan)
|
|
 Abb. 11
|
|
Spannung
|
Anwendbarer Typ
|
|
L- N 100/ 105V
L- L 200/ 210V
|
J1ESS- HB58/ 58- 1
J1ESS- HB58X/ 115/ 173
|
|

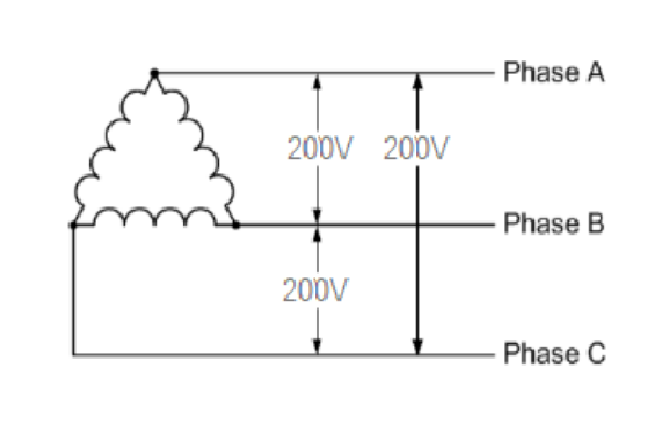

3 Phasen, Dreieck 200 V
|
|
 Abb. 12
|
|
Spannung
|
Anwendbarer Typ
|
|
L- L 200V
|
J1ESS- HB58/ 58- 1
J1ESS- HB58X/ 115/ 173
|
