Warum braucht die X1- SPT Serie den EPS-Überlastungsreset?

Weil die X1- SPT-Serie ohne LED-Kontrollbildschirm auskommt, wird der SPT-Wechselrichter bei einer EPS-Überlast die Ausgabe stoppen. Was zu tun ist, ist einige niedrige EPS-Lasten abzuschalten, die die EPS-Lasten weniger als die EPS-Nennleistung machen. Bitte löschen Sie gleichzeitig den EPS-Überlastungsalarm und setzen Sie das System zurück.

Aber die lokale Art und Weise benötigen derzeit die APP in Smart-Phone. Für einige Endbenutzer, die nicht gut mit dem Smartphone umgehen können oder kein WiFi für die Fernrückstellung zur Verfügung haben, ist dies kein freundlicher Weg. Daher hat Solax eine externe lokale Rückstelllösung entwickelt.

Solax X1- SPT-Serie lokale Lösung für EPS-Überlast

Das Prinzip: Wenn eine EPS-Überlast auftritt, kann ein Rücksetzsignal von einem manuellen Schalter an den RS485-Anschluss des SPT-Wechselrichters gesendet werden, so dass der Wechselrichter zurückgesetzt werden kann.

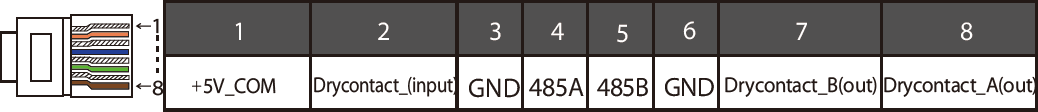

Es handelt sich um ein potenzialfreies Eingangssignal von Pin 1 und Pin 2, wenn diese miteinander verbunden sind. Die COM-Pin-Definition lautet wie folgt.

• Lösung Einführung

Stecken Sie die vorbereiteten Kommunikationskabel nacheinander in die RJ45-Klemmen und verwenden Sie dann eine Netzwerkkabelquetschzange, um sie fest zu drücken.

Nehmen Sie den weißen mit orangefarbenen Streifen versehenen Stift 1 und den orangefarbenen Stift 2 auf der anderen Seite des Kommunikationskabels separat heraus.

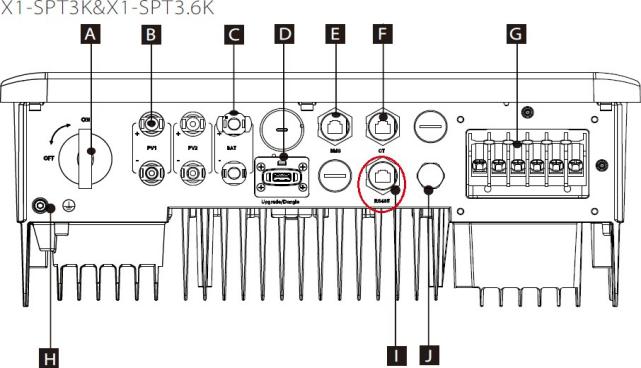

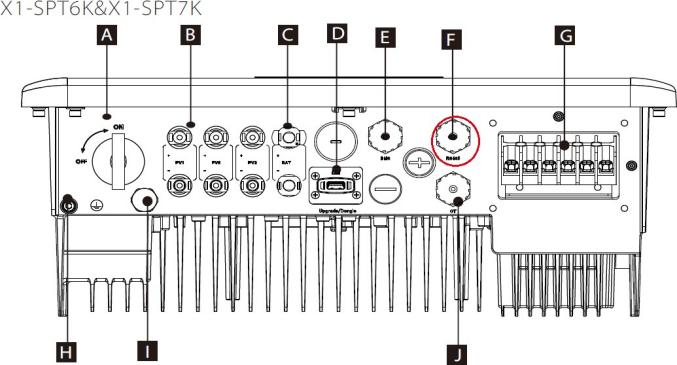

Schließen Sie das Kommunikationskabel RJ45 an den RS485-Anschluss des STP-Wechselrichters an. Für 3k/ 3.6k und 6k/ 7k sind die RS485-Anschlüsse unterschiedlich, bitte prüfen Sie die folgenden Abbildungen.

Wenn ein EPS-Überlastungsalarm auftritt, schalten Sie den Schalter für 5 Sekunden ein und dann wieder aus, um den Überlastungsalarm zu löschen und das System zurückzusetzen.

Anmerkung: Diese Funktion erfordert ein Firmware-Upgrade auf ARM 1.06, DSP 1.07 oder höher.
