Einführung

Dieselgeneratoren werden häufig in Gebieten mit instabiler Netzversorgung eingesetzt, um eine zuverlässige Versorgung in Industrieanlagen, Reservesystemen und netzfernen Gemeinden zu gewährleisten. In Kombination mit Photovoltaik bieten diese Dieselsysteme ein großes Potenzial für langfristige Kosteneinsparungen.

Die SolaX PV-Genset-Lösung sorgt für ein optimales Zusammenspiel von Photovoltaik und Dieselgenerator. Dies spart Kraftstoff, senkt die Energiekosten und gewährleistet eine stabile und zuverlässige Stromversorgung.

Modus Eins: ATS-Steuerung

Bequem

Sehr einfach in bestehende Systeme zu integrieren

Keine zusätzlichen Geräte erforderlich (der Generator sollte über ein eigenes ATS verfügen) Kein zusätzlicher Anschluss erforderlich

Einfache Steuerung

Keine komplizierte Einrichtung

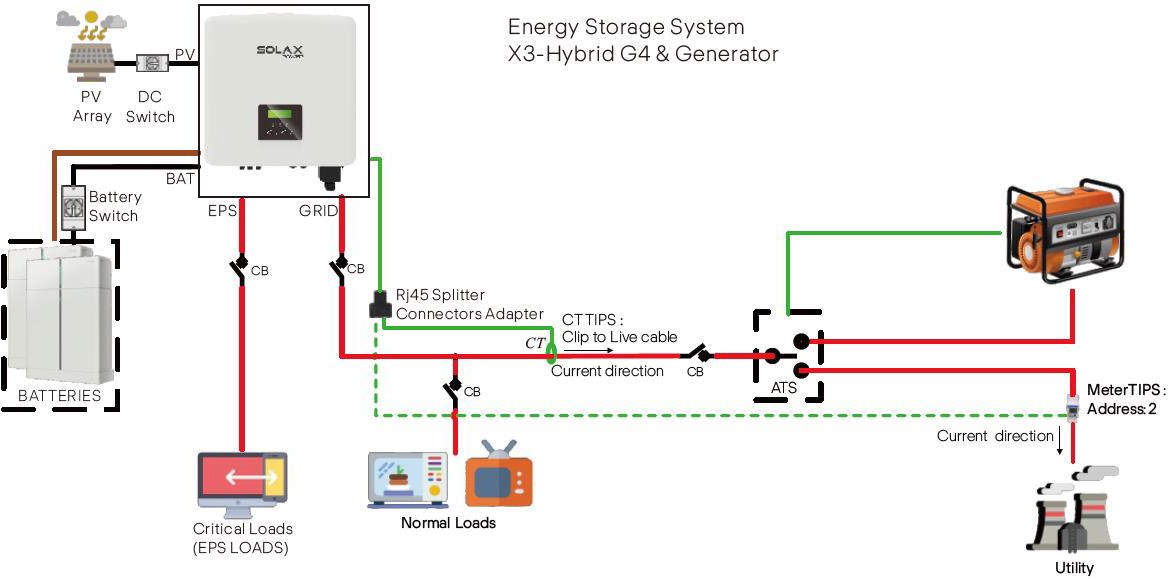

In diesem Betriebsmodus arbeitet der Generator als "Netz". Der Generator kommuniziert nicht mit dem Wechselrichter, d.h. es sind keine Änderungen an der Verkabelung erforderlich (aber der Wechselrichter kann den Generator auch nicht im Detail steuern). Das nachstehende ATS (im Lieferumfang des Generators enthalten) schaltet den Generator je nach Netzstatus ein und aus.

• MaxChargePower

Maximale Batterieladeleistung vom Generator. ( 0~ 30000, 5000w als Standard)

• Char& Disc Zeitraum

Ladedauer nicht erlaubt Entladung. Entladen Zeitraum, in dem nicht geladen werden darf.

Diese Zeiteinstellungen sind mit den gleichnamigen Einstellungen unter "Arbeitsmodus" verbunden. Der Grund, warum diese Einstellungen hierher kopiert werden, ist die Bequemlichkeit für den Benutzer (es ist nicht nötig, zur Arbeitsmodus-Seite zurückzuspringen, um den Zeitraum einzustellen, wenn der Generatormodus verwendet wird).

• Aufladen vom Generator→ Aufladen der Batterie auf

Wie viele SOC dürfen vom Generator geladen werden. ( 10~ 100, 10% als Standard)

Modus zwei: Trockener Kontakt

Umweltfreundlich

Keine zusätzlichen Geräte erforderlich (der Generator sollte über ein eigenes ATS für die Netzumschaltung verfügen, im reinen Off-Network-Status ist kein ATS erforderlich)

Benötigt nur eine Trockenkontaktverbindung zwischen Wechselrichter und Generator

Intelligentes Sparen

Verschiedene Kontrollmethoden halten den Motorstatus automatisch auf dem effizientesten Niveau für alle Szenarien, was zu einem reduzierten Kraftstoffverbrauch, Lärm und Vibrationen führt

In diesem Betriebsmodus kann der Benutzer das System durch verschiedene Einstellungen intelligent steuern, um den Anforderungen verschiedener Szenarien gerecht zu werden, und zwar durch eine Trockenkontaktverbindung zwischen Wechselrichter und Generator.

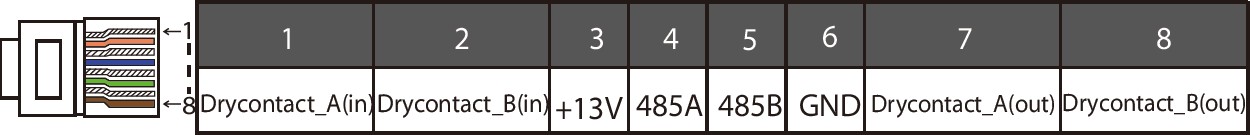

Wechselrichterseite: COM-Anschluss Trockenkontakt_aus( PIN7& PIN8)

Generator-Seite: Trockenkontakt_in

• MaxChargePower

Maximale Batterieladeleistung vom Generator. ( 0~ 30000, 5000w als Standard)

• Referenz SOC/ Sofort

Wählen Sie, wann der Generator ein-/ausgeschaltet werden soll, abhängig von a oder b:

a.Reference SOC: Einschalten von SOC xx% (standardmäßig 20%), Ausschalten von SOC xx% (standardmäßig 80%). b.Immediately: Ein- und Ausschalten des Generators, wenn sich der Netzstatus ändert.

• SOC ein-/ausschalten

Der Wechselrichter schaltet den Generator ein/aus, wenn er diesen SOC erreicht.

• MaxRun Zeit

Maximale Betriebsdauer des Generators. ( 30Min standardmäßig)

• MinRuhezeit

Legen Sie den minimalen Einschaltdauer der Generator fest, um häufiges Ein- und Ausschalten des Generators zu vermeiden.

• Arbeit zulassen

Erlaubte Dauer für den Generatorbetrieb.

• Char& Disc Zeitraum

Während der Ladezeitraum, es ist nicht erlaubt zu entladen. Bei der Entladezeitraum, in dem nicht geladen werden darf.

Diese Zeiteinstellungen sind mit den gleichnamigen Einstellungen unter "Arbeitsmodus" verbunden. Der Grund, warum diese Einstellungen hierher kopiert werden, ist die Bequemlichkeit für den Benutzer (es ist nicht nötig, zur Arbeitsmodus-Seite zurückzuspringen, um den Zeitraum einzustellen in den der Generatormodus verwendet wird).

• Aufladen vom Generator→ Aufladen der Batterie auf

Wie viele SOC dürfen vom Generator geladen werden. ( 10~ 100, 10% als Standard)

Kompatibilität

• Nur G4-Wechselrichter unterstützen den Generatormodus (September 2022).
• Der Generator im Trockenkontaktmodus und die Adapterbox (für die Wärmepumpe) nutzen die gleichen Trockenkontakt-PINs. So können Generator Trockenkontaktmodus und Adapterbox nicht gleichzeitig verwendet werden.
