Einführung
Der G4-Energiespeicher-Wechselrichter verfügt über 7 Betriebsmodi und zwei Sätze von flexiblen Zeitachsen. Mit Ausnahme von EPS schaltet sich der Wechselrichter automatisch in Abhängigkeit von den Arbeitsbedingungen ein, die anderen Modi müssen vom Kunden manuell ausgewählt werden.
Arbeitsmodus: Eigenverbrauch, Einspeisepriorität, Backup-Modus, EPS, Manuell, Generatormodus, Spitzenlastabschaltung.
Zeitachse:
Erlaubte Entladezeit、 Zwangsladezeit. Die drei Modi Eigenverbrauch, Einspeisepriorität und Backup-Modus können mit zwei Sets von Zeitlinien kombiniert werden.
Generatorbetrieb und Spitzenlastabschaltung erfordern zusätzliche KB:
1. Spitzenwert-Reduzierung
2. Generator-Modus
Arbeitsmodi

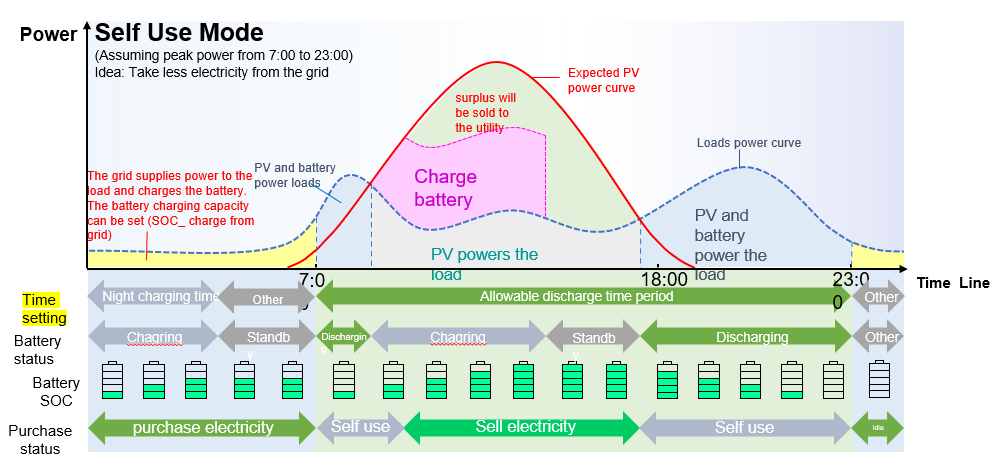

Eigenverbrauch (Priorität: Lasten＞ Batterie＞ Netz)
Der Eigenverbrauchsmodus ist für Gebiete mit geringen Einspeisevergütungen und hohen Strompreisen geeignet.
Die Leistung der PV-Anlage wird zuerst die Verbraucher versorgen, und überschüssige Leistung wird die Batterie aufladen, dann wird die verbleibende Leistung in das Netz eingespeist.
- Min. SoC: ( Standard: 10% Bereich: 10%~ 100%)
Der Mindest-SOC des Systems, d.h. die Batterie wird nicht entladen, wenn der SOC der Batterie diesen Wert erreicht.
Der Benutzer kann einstellen, ob die Batterie vom Netz geladen werden darf. Wenn diese Funktion aktiviert ist, wird der Wechselrichter während der Zwangsladezeit Strom zum Laden der Batterie entnehmen.
- Akku aufladen: ( Standard: 30% Bereich: 10%~ 100%)
Die Kunden können ihren eigenen Zielwert festlegen, d.h. während der Zwangsladung nutzt der Wechselrichter sowohl PV- als auch GRID-Energie, um den SOC-Wert der Batterie so weit wie möglich auf den Zielwert + 5% aufzuladen; wenn der SOC-Wert der Batterie den Zielwert erreicht hat und die PV-Energie noch ausreicht, nutzt der Wechselrichter weiterhin die PV-Energie, um die Batterie zu laden.
Einspeisepriorität( Priorität: Lasten＞ Netz＞ Batterie)
Der Einspeiseprioritätsmodus ist für Gebiete mit hohen Einspeisevergütungen geeignet, hat aber eine Einspeiseleistungsbegrenzung.
Die Leistung der PV-Anlage versorgt zunächst die Verbraucher, überschüssige Leistung wird in das Netz eingespeist und die verbleibende Leistung lädt dann die Batterie.
- Min. SoC: ( Standard: 10% Bereich: 10%~ 100%)
Der Mindest-SOC des Systems, d.h. die Batterie wird nicht entladen, wenn der SOC der Batterie diesen Wert erreicht.
- Akku aufladen: ( Standard: 100% Bereich: 10%~ 100%)
Die Kunden können ihren eigenen Zielwert festlegen, d.h. während der Zwangsladung nutzt der Wechselrichter sowohl PV- als auch GRID-Energie, um den SOC-Wert der Batterie so weit wie möglich auf den Zielwert + 5% aufzuladen; wenn der SOC-Wert der Batterie den Zielwert erreicht hat und die PV-Energie noch ausreicht, nutzt der Wechselrichter weiterhin die PV-Energie, um die Batterie zu laden.
Sicherungsmodus( Priorität: Lasten＞ Batterie＞ Netz)
Der Backup-Modus ist für Gebiete mit häufigen Stromausfällen geeignet.
In diesem Modus wird die Batteriekapazität auf einem hohen Niveau gehalten, um sicherzustellen, dass die Notfalllasten verwendet werden können, wenn das Netz ausgeschaltet ist.
Der größte Unterschied besteht darin, dass der Wechselrichter im Eigenverbrauchsmodus ohne PV-Energie in den Leerlaufmodus wechselt & der Batterie-SOC = Min SOC ist, und der Wechselrichter im Backup-Modus in den Standby-Modus wechselt, um mit unerwarteten Situationen wie plötzlichen Stromausfällen umgehen zu können
- Min. SoC: ( Standard: 30% Bereich: 10%~ 100%)
Der Mindest-SOC des Systems, d.h. die Batterie wird nicht entladen, wenn der SOC der Batterie diesen Wert erreicht.
- Akku aufladen: ( Standard: 50% Bereich: 30%~ 100%)
In diesem Modus ist die Netzladefunktion standardmäßig aktiviert, und der Kunde kann den Zielwert selbst einstellen, d.h. während der Zwangsladezeit arbeitet der Wechselrichter mit PV& GRID zusammen, um die Batterie so weit wie möglich auf den Zielwert aufzuladen. In den drei oben genannten Betriebsmodi (Eigenverbrauch, Einspeisepriorität, Backup-Modus) kann der Benutzer den Wert der Exportkontrollfunktion auf "0" setzen, wenn der Kunde einen Export von 0 einstellen muss, was bedeutet, dass das System nicht in das Netz entladen wird.
Manuell
Dieser Arbeitsmodus ist für das Kundendienstteam zur Durchführung von Wartungsarbeiten vorgesehen. Der Kunde kann Zwangsladen, Zwangsentladen und Stoppen des Ladens und Entladens einstellen.
Erzwingen der Entladung des Systems
Zwingt das System zum Laden
Stoppt das Laden und Entladen des Systems
EPS (netzunabhängig) (Priorität: Lasten ＞ Batterie)
Bei einem Stromausfall versorgt das System die EPS-Lasten über PV und Batterie.
(Die Batterie muss installiert sein, und die EPS-Lasten dürfen die maximale Ausgangsleistung der Batterie nicht überschreiten).
Die PV-Leistung lädt zuerst die Verbraucher auf, und überschüssige Leistung lädt die Batterie.
Erzwungene Ladezeit (Standardwert 00:00~00:00)
Die Priorität der erzwungenen Ladezeit ist höher als alle anderen Arbeitsmodi. Bei der Zwangsentladung lädt der Wechselrichter die Batterie zuerst auf, bis der SOC-Wert der Batterie den Wert von "Batterie aufladen" erreicht.
Erlaubte Entladezeit (Standardwert 00: 00~ 23: 59)
Innerhalb der zulässigen Entladezeit lässt der Wechselrichter die Entladung der Batterie zu (erzwingt sie aber nicht). Die folgenden Arbeitsmodi werden im Rahmen der zulässigen Entladezeit wirksam.
Zeitraum Ladezeitraum (Startzeit/Endzeit)
Erlaubter Entladezeitraum (Startzeit/Endzeit)
Die Kunden können die Lade- und Entladezeitachse nach ihren eigenen Bedürfnissen einstellen. Die voreingestellte Zeitachse des Systems beträgt 24 Stunden, um eine Entladung zu ermöglichen.
Zeitraum2 Ladezeitraum (Startzeit/Endzeit)
Erlaubter Entladezeitraum (Startzeit/Endzeit)
Die zweite Zeitachse ist standardmäßig geschlossen, und die Kunden können die Lade- und Entladezeitachse je nach den tatsächlichen Bedürfnissen öffnen und einstellen.
Typisches Szenario
Der Strompreis im Kundengebiet ist von 2.00 bis 4.00 Uhr morgens sehr niedrig, und der Endnutzer hofft, die Batterie in der Zeit, in der der Strompreis günstig ist, zu 100 % aufzuladen, um die Stromverbrauchsspitze am nächsten Morgen zu bewältigen.
Charge Period(Start Time/ End Time) (Standardwert 00:00~00:00)
Allowed Disc Period(start Time/ End Time) (Standardwert 00:00~23:59)
Stellen Sie die Achse für die Zwangsladezeit von 00: 00~ 00: 00 auf 2: 00~ 4: 00 ein.
Einstellschritte

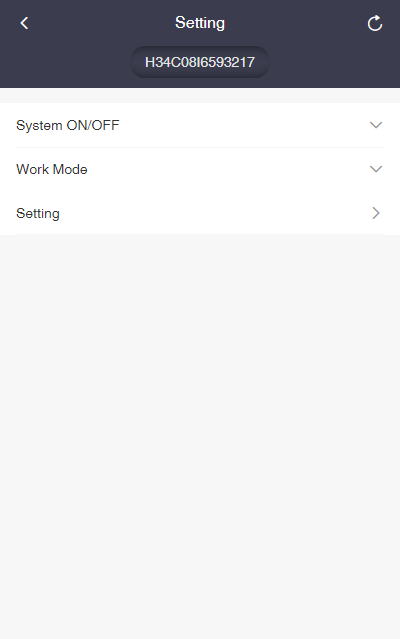

1. Wählen Sie die Einstellungsschnittstelle und geben Sie sie ein

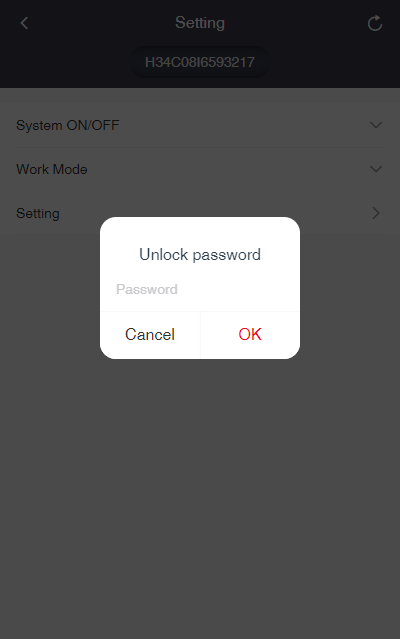

2. Geben Sie das Gerätepasswort ein.

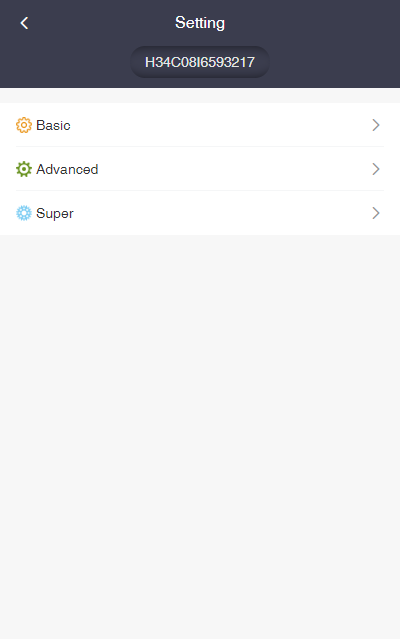

3. Klicken Sie auf" Basic"

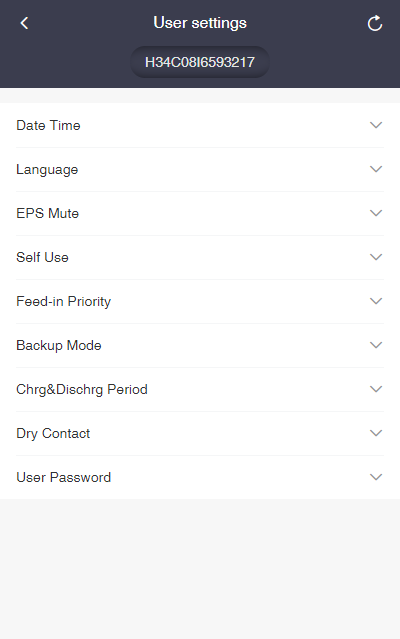

4. Klicken Sie auf" Chrg& Dischrg period"

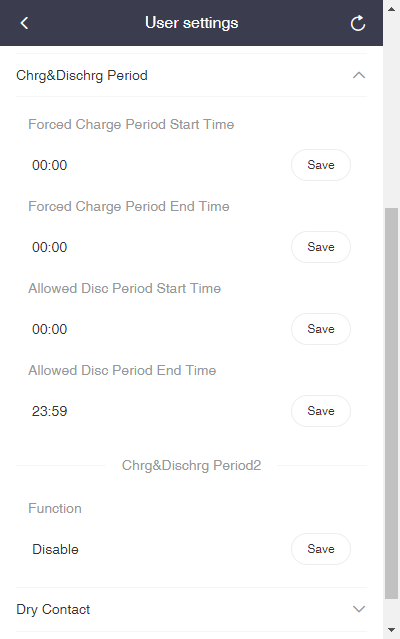

5. Einstellen: Startzeit der Zwangsladeperiode von 0 bis 2
Erzwungene Ladung Zeitraum Endzeit von 0 bis 4
Kompatibilität
X1-Hybrid/Fit G4 X3-Hybrid/Fit G4
