In alcuni casi, i pannelli fotovoltaici possono essere installati all'ombra degli edifici o degli impianti circostanti e il punto di massima potenza (MPP) può essere influenzato da tali condizioni di ombreggiamento parziale per alcune ore durante il giorno, con conseguente diminuzione della produzione di energia. Per risolvere questo problema e aumentare i rendimenti, SolaX ha integrato la soluzione di scansione Global MPPT (GMPPT) nei più recenti inverter solari.

Come funziona la scansione MPPT globale?

In casi normali, non c'è ombreggiatura sui pannelli fotovoltaici, quindi gli inverter SolaX possono raggiungere il punto di massima potenza senza sforzo e con precisione scansionando dal lato destro (Uoc, Open Circuit Voltage) a sinistra fino a quando la potenza in ingresso P inizierebbe a diminuire se continuasse a muoversi a sinistra.

Figura 1

Tuttavia, quando una parte dei pannelli fotovoltaici è ombreggiata, la curva di scansione MPP diventerebbe più complessa con più massimi (Fig. 2). Poiché la scansione MPP si interrompe quando la potenza di ingresso P inizia a diminuire per la prima volta, il punto di massima potenza relativo P1 potrebbe non essere l'MPP effettivo sull'intera curva. La logica di scansione causerebbe una riduzione della potenza con perdite di rendimento sempre maggiori per il proprietario.

Figura 2

D'altra parte, con la soluzione SolaX Global MPPT Scan, gli inverter SolaX manterranno una scansione della curva MPP attiva su base regolare, ad esempio una volta ogni 1 ora, 3 ore o 4 ore. In ogni scansione, verrà controllato un ampio intervallo MPP per assicurarsi che il GMPPT ottenga il punto di potenza massima più alto possibile.

Dopo aver abilitato la funzione GMPPT e aver selezionato l'intervallo di scansione per ciascun ingresso FV, controllerà ogni punto di alimentazione da Uoc (fare riferimento a P1 in Fig. 3) al lato sinistro (Fig. 3). Una volta verificata l'intera gamma, l'inverter SolaX conoscerà più massimi su questa curva e funzionerà rapidamente alla tensione ottimale sotto Pmax (fare riferimento a P4 in Fig. 3)

Figura 3

Nota: durante la scansione GMPPT, la potenza effettiva cambia con il processo di scansione.

Come abilitare la funzione GMPPT?

Le seguenti opzioni devono essere impostate nelle impostazioni dell'inverter. La struttura del menu è la seguente:

Pagina principale → Impostazione → Immettere la password → il controllo GMPPT → PV*

Tutti gli inseguitori MPP indipendenti possono essere controllati separatamente in base all'ambiente reale.       Sono disponibili quattro opzioni per ciascun controllo FV:

Si consiglia di eseguire l'impostazione tramite l'APP SolaX Cloud o il Web come nella pagina seguente

Note

1. Per più tracker MPP, la scansione GMPPT verrà eseguita automaticamente una per una.

2. GMPPT non funziona quando la tensione FV scende al di sotto della tensione MPPT minima.

3. In caso di errore o di riavvio dell'inverter, il timer di scansione GMPPT si riavvierà una volta tornato allo stato normale.

4. Se i pannelli fotovoltaici sono sovradimensionati, la scansione GMPPT si fermerà al punto di alimentazione limitato.

5. GMPPT non aiuta a ottimizzare l'ombreggiatura transitoria come le nuvole che si muovono lentamente.

6. GMPPT è impostato su Off per impostazione predefinita.

Tratti somatici

1. Scansione GMPPT indipendente su ciascun MPPT

2. Intervallo di scansione GMPPT controllabile

3. Velocità di scansione elevata (<1 min per una singola scansione GMPPT fotovoltaica, varia in base ai diversi modelli e condizioni di funzionamento)

4. Risolto il problema di ombreggiatura risolto nell'ambiente di installazione effettivo

5. Gestione remota tramite SolaX Cloud

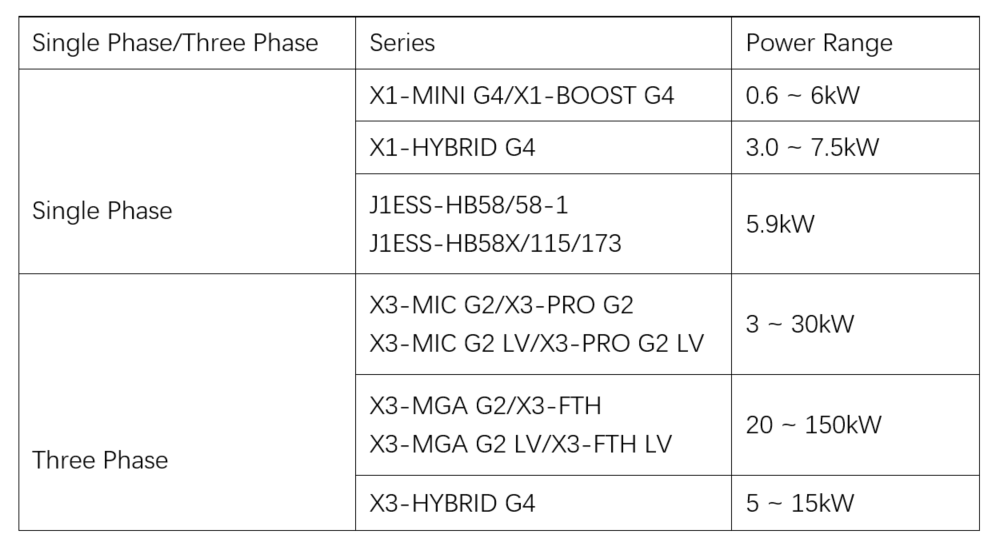

Su quali inverter SolaX è disponibile la scansione GMPPT?
