In questo articolo, presenteremo l'ultima soluzione in parallelo con gli inverter di stringa C&I di SolaX Power e DataHub1000 e raggiungeremo il controllo dell'immissione zero.

AVVISO

• L'installazione deve essere gestita e sottoposta a manutenzione da un elettricista qualificato o da personale certificato da SolaX.
• Non accendere il sistema prima di essersi assicurati che tutte le installazioni siano state eseguite correttamente secondo la guida all'installazione e i requisiti elettrici della rete nazionale.
• È responsabilità dell'operatore del sito impostare il limite di potenza di immissione in rete corretto in base ai requisiti della rete locale. In caso di dubbi sui requisiti, contattare il gestore di rete.

Schema del sistema parallelo con controllo dell'immissione zero

Con tutti gli inverter C&I collegati alle 3 porte RS485 disponibili su DataHub1000, la potenza di uscita e la potenza di esportazione dell'intera centrale elettrica possono essere impostate e controllate in base ai requisiti del sito. Nel frattempo, tutti i dati dell'inverter possono essere monitorati sulla piattaforma SolaX Cloud.

Elenco dispositivi

NOTA: DataHub1000 dispone di funzioni Wi-Fi e LAN integrate, pronte all'uso. Pertanto, in questo sistema non è necessario alcun Pocket Wi-Fi/LAN aggiuntivo.

Per ulteriori dettagli sulla soluzione di inverter C&I, fare riferimento all'articolo su questo link qui.

Connessione COM del sistema

Sul lato dell'inverter, collegare il cavo di comunicazione RS485 in collegamento a margherita alla porta COM nella parte inferiore di ciascun inverter come di seguito:

Nota: Da 4&5 sul 1° inverter a 1&2 sul 2° inverter, e poi da 4&5 sul 2° a 1&2 sul successivo, fino a 1&2 sull'ultimo. Dal 4&5 sull'ultimo a DataHub1000.

Sul lato DataHub1000 - collegare l'altra estremità del cavo di comunicazione RS485 alla porta RS485 corrispondente su DataHub1000:

Configurazione del sistema

Una volta che tutti gli inverter sono correttamente collegati e collegati a Datahub1000, possiamo avviare il sistema per impostare la configurazione.

Fare riferimento al manuale utente di DataHub1000 per maggiori dettagli sulla configurazione del sistema:   https://www.solaxpower.com/datahub1000/

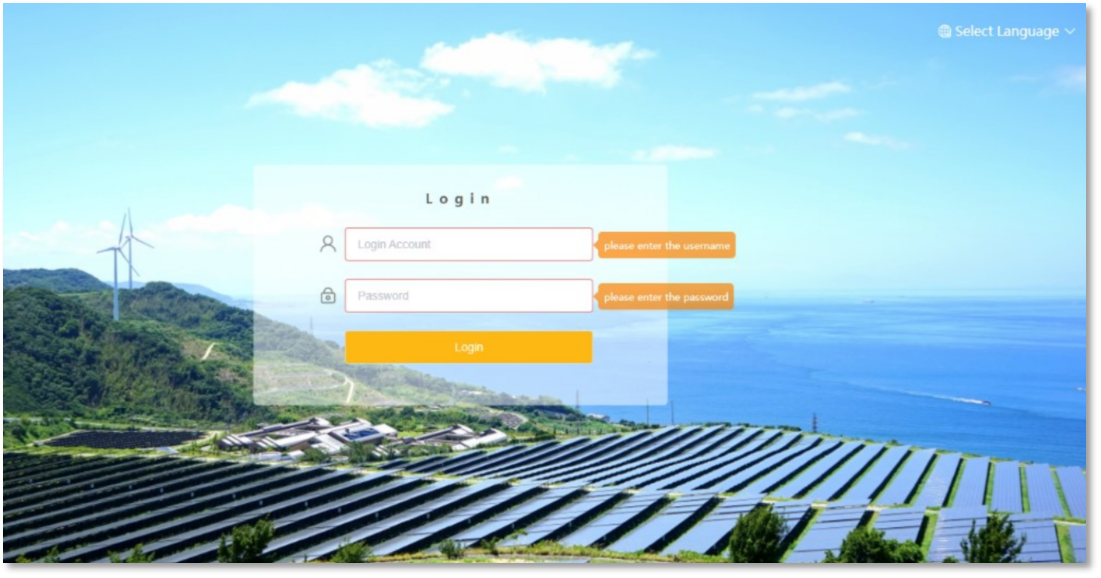

1.Accedi alla pagina di gestione di Datahub1000

Dopo aver collegato un laptop all'hotspot WiFi di DataHub, accedi alla pagina di configurazione tramite http://192.168.10.10 sul browser.

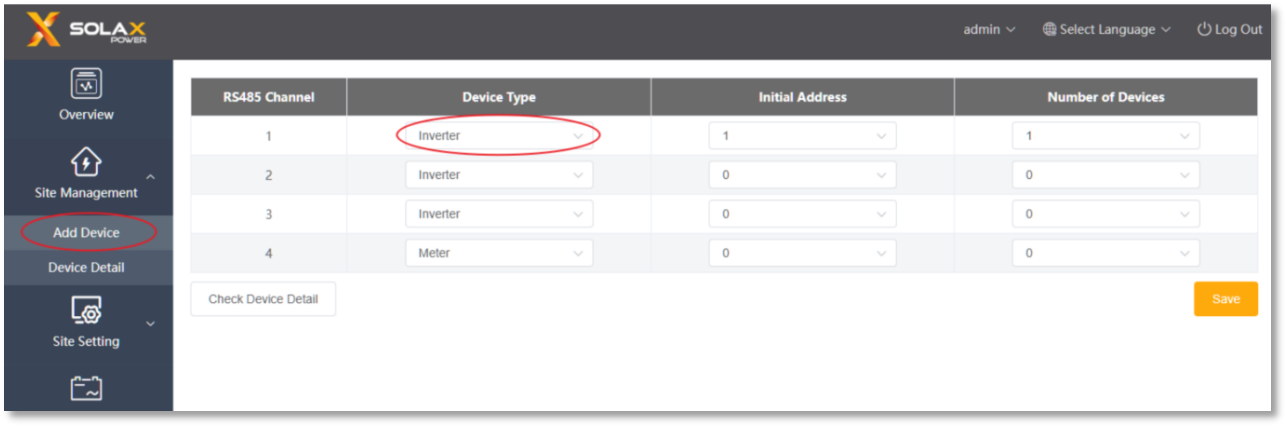

2. Aggiungere il tipo e la quantità di inverter corretti tramite "Aggiungi dispositivo"

Dopodiché, gli inverter già collegati dovrebbero essere visualizzati con il numero di serie e l'ID del dispositivo

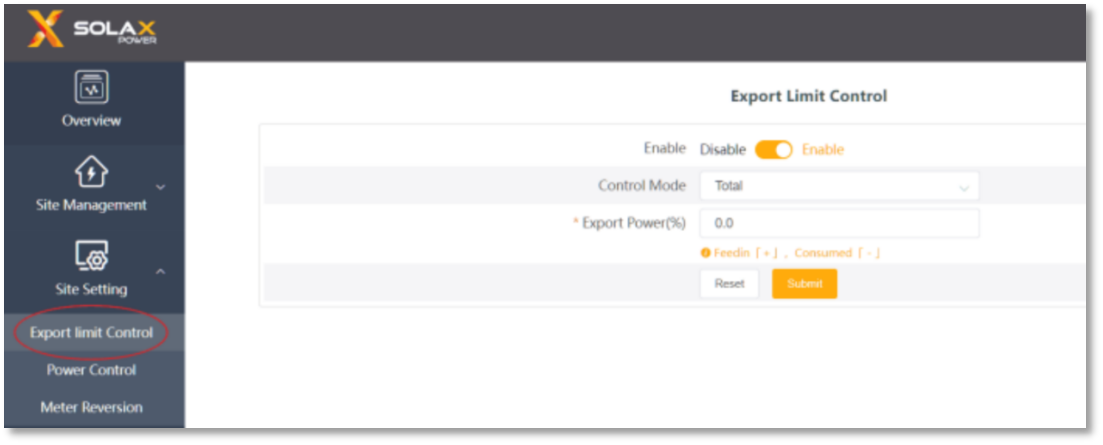

3. Imposta il limite di controllo delle esportazioni

Fai clic su "Impostazioni sito" > "Controllo limite di esportazione"

Ci sono due modalità di controllo per la selezione, Totale e Per fase.

“Totale": Il limite del sito è la potenza totale di esportazione (la produzione combinata meno il consumo combinato) su tutte le fasi combinate. La corrente inversa su una fase conterà come potenza negativa e può compensare un'altra fase.

“Per fase": Per i collegamenti dell'inverter trifase, l'inverter imposta il limite su ciascuna fase a 1/3 del limite totale del sito. Utilizzare questa modalità se c'è un limite per ogni singola fase.

NOTA: La modalità Per fase non è applicabile alla griglia trifase a tre fili.
