Poiché l'inverter della serie X1-SPT senza schermo di controllo a LED, quando si verifica un sovraccarico EPS, l'inverter SPT interrompe l'uscita. Quello che è necessario fare è disattivare alcuni carichi EPS di basso livello che rendono i carichi EPS inferiori alla potenza nominale EPS. Allo stesso tempo, cancellare l'allarme di sovraccarico EPS e ripristinare il sistema.
Ma il modo locale attualmente richiede l'APP in smartphone. Per alcuni utenti finali che non sono bravi a usare lo smartphone o non c'è il WiFi per il ripristino remoto, non è un modo amichevole, di conseguenza, Solax ha sviluppato una soluzione di ripristino locale esterno.
Principio: quando si verifica un sovraccarico EPS, un segnale di reset può essere inviato manualmente alla porta RS485 dell'inverter SPT da un interruttore, in modo che l'inverter possa essere ripristinato.

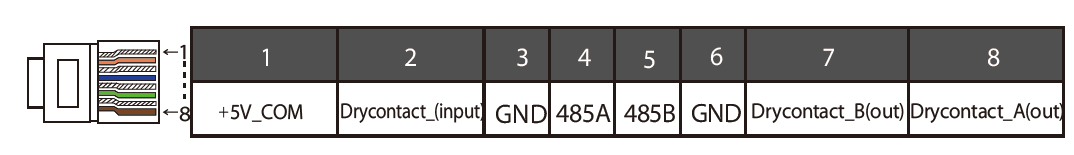

Si tratta di un segnale di ingresso a contatto pulito dal pin 1 e dal pin 2 quando sono collegati insieme. La definizione del pin COM è la seguente.
Inserire in sequenza i cavi di comunicazione preparati nei terminali RJ45, quindi utilizzare le pinze a crimpare dei cavi di rete per premerli saldamente.
Estrarre separatamente il pin 1 bianco con strisce arancioni e il pin 2 arancione in un altro lato dei cavi di comunicazione.

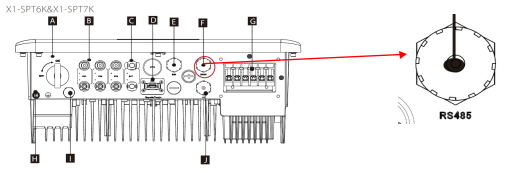

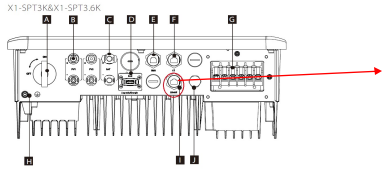

Inserire il terminale RJ45 del cavo di comunicazione nella porta RS485 dell'inverter STP. Per 3k / 3.6k e 6k / 7k le loro porte RS485 sono diverse, si prega di controllare le seguenti figure.
Quando si verifica l'allarme di sovraccarico EPS, accendere l'interruttore per 5 secondi e poi spegnerlo, l'allarme di sovraccarico sarà chiaro e il sistema verrà ripristinato.
Nota: questa funzione richiede l'aggiornamento del firmware ad ARM 1.06, DSP 1.07 o versioni successive.
