Questo articolo descrive una caratteristica elettrica comune negli impianti fotovoltaici, l'arco elettrico, e fornisce la nostra soluzione ai pericoli posti dall'arco elettrico.
Milioni di famiglie e industrie in tutto il mondo hanno già scelto i sistemi fotovoltaici per alimentare i loro carichi. I sistemi fotovoltaici forniscono una fonte di energia verde, economica, stabile e conveniente per la vita delle persone e cercano anche di fornire un ambiente operativo sicuro per gli utenti. Tra gli incidenti di sicurezza fotovoltaica che si verificano in tutto il mondo, gli incendi elettrici hanno la più alta incidenza e causano il maggior numero di danni. La maggior parte di questi incendi negli impianti fotovoltaici sono causati da archi CC, quindi è necessario adottare le misure di protezione necessarie per migliorare la sicurezza degli impianti fotovoltaici e questo articolo introduce una di queste misure, la funzione di rilevamento dell'arco elettrico (AFCI).
Un arco elettrico, noto anche come scarica ad arco, si verifica quando un conduttore si separa da un altro in un circuito ad alta tensione sotto tensione e un arco elettrico può apparire ad entrambe le estremità. Gli archi generano temperature elevate e talvolta portano a fiamme libere. Negli impianti elettrici, l'arco elettrico non solo provoca la decomposizione e l'inefficacia dell'isolamento circostante, ma tende anche a incendiare i materiali vicini.

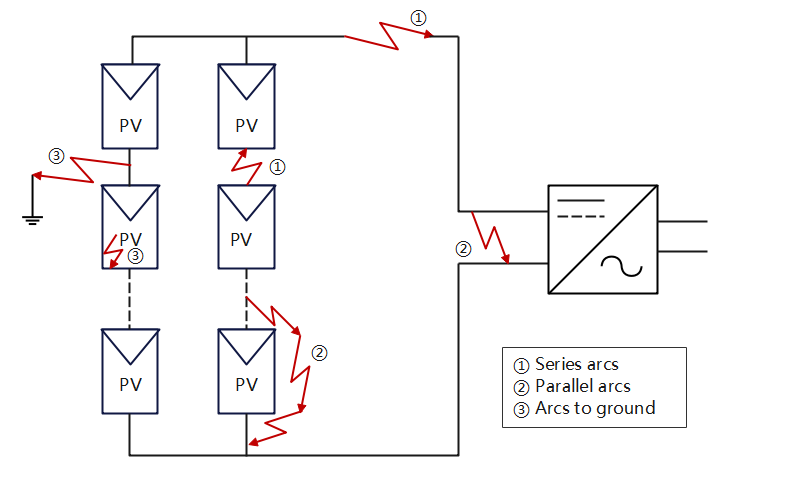

Negli impianti fotovoltaici, l'arco elettrico può essere causato da una varietà di possibilità, principalmente da terminali difettosi sul lato CC come collegamenti allentati o separati, o dall'invecchiamento e dalla rottura di moduli e cavi.
Per evitare che l'arco elettrico del lato CC dell'inverter causi incendi e altri pericoli, gli ingegneri SolaX hanno sviluppato la funzione AFCI integrata, che rileva l'arco elettrico del lato CC e interrompe il circuito in tempo per proteggere l'utente e l'impianto elettrico. Questa funzione può ridurre la probabilità di incendio nell'impianto elettrico e ridurre i danni dell'arco all'impianto elettrico. In modo da proteggere la sicurezza personale e patrimoniale degli utenti.

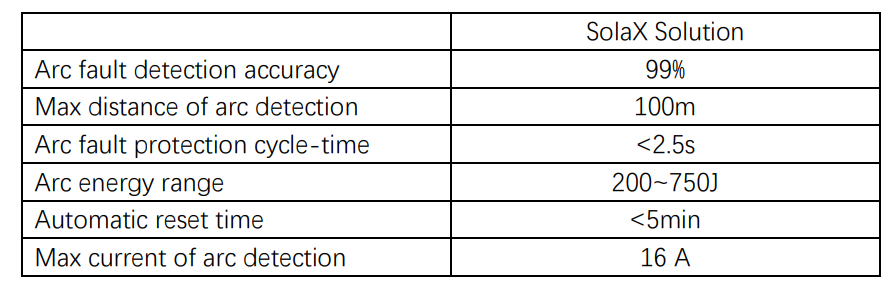

La funzione AFCI rileverà tutti gli archi in serie all'interno del circuito lato CC da 200 a 750 J. Quando viene rilevato un arco, l'inverter smette di funzionare immediatamente e viene visualizzato un messaggio di errore entro 2,5 secondi che indica che è stato rilevato un guasto da arco elettrico. Quando l'arco elettrico scompare o l'inverter rileva che l'arco elettrico è un falso allarme, l'inverter riprenderà automaticamente il funzionamento entro 5 minuti e riavvierà il rilevamento dell'arco elettrico.

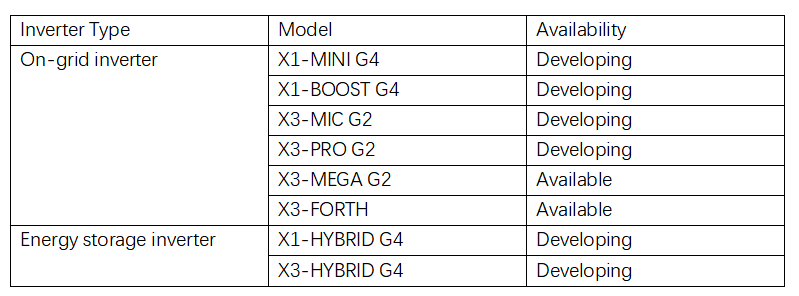

I seguenti inverter sono disponibili con la funzione AFCI integrata opzionale:
