In questo articolo sono inclusi i seguenti argomenti:

1. Impianto di messa a terra

2. Sistema di rete nordamericano

3. Sistema di rete dell'UE

4. Sistema di rete latinoamericano

5. Sistema di rete in Giappone

1. Impianto di messa a terra

Secondo la norma IEC 60364-3, i diversi sistemi di messa a terra della rete sono definiti come: sistemi TN, TT e IT; e il sistema TN è ulteriormente separato in TN-C, TN-S, TN-C-S.

• «T» significa collegamento diretto con la terra;
• ' I' significa isolato dalla terra, collegato alla terra tramite un'impedenza;
• ' N' significa collegamento diretto al punto di messa a terra (neutro);
• 'S' – La funzione di protezione è fornita da un conduttore separato dal Neutro;
• 'C' – Le funzioni di neutro e protezione sono combinate nel conduttore PEN;

Quindi puoi capire i sistemi TN, TT e IT nelle seguenti note:

• TT: neutro del trasformatore con messa a terra e telaio con messa a terra.
• TN: neutro del trasformatore con messa a terra, telaio collegato al neutro.
• IT: neutro del trasformatore senza messa a terra, telaio con messa a terra.

Figura 1

Successivamente, forniremo una breve introduzione dei sistemi di rete in diverse regioni del mondo.

2. Sistema di rete nordamericano

Secondo ANSI C84-la-1980, esistono due diversi tipi di rete di distribuzione BT:

1 fase divisa - 120/240V

2 Delta - 208 V e 240 V e Wye - 277/480 V, 120/208 V

Il servizio residenziale più comune in Nord America è la fase divisa 120/240 V, che viene utilizzata per alimentare l'illuminazione a 120 V e i carichi della spina e per alimentare i carichi monofase a 240 V come scaldabagno, cucina elettrica o condizionatore d'aria.

Per gli edifici commerciali il servizio elettrico più comune è 120/208V Wye, che viene utilizzato per alimentare carichi di spine da 120V, illuminazione e sistemi HVAC più piccoli. Nelle strutture più grandi la tensione è di 277/480 V e viene utilizzata per alimentare l'illuminazione monofase a 277 volt e carichi HVAC maggiori.

Il seguente tipo di griglia è noto anche come sistema delta a gamba alta o a gamba selvaggia. Solitamente utilizzato in vecchi impianti di produzione con carichi di motori per lo più trifase e circa 120 volt di illuminazione monofase e carichi di spina.

3. Sistema di rete dell'UE

In Europa, i sistemi IT, TT, TN-C, TN-S, TN-C-S sono comunemente osservati. I diagrammi seguenti mostreranno i diversi sistemi di distribuzione BT in Europa.

4. Sistema di rete latinoamericano

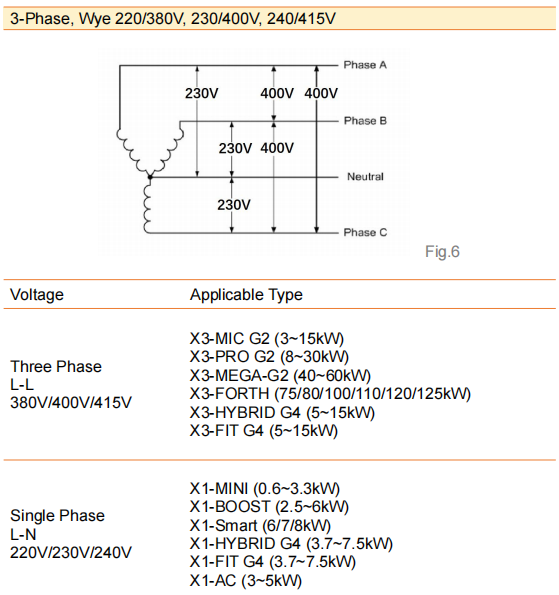

L'alimentazione comunemente fornita è a 3 fasi Wye 220/380V come Fig. 6. Tuttavia, ci sono altri tipi speciali di alimentazione di rete che sono anche diversi in America Latina.

Ad esempio, in alcune regioni del Brasile non esiste una tensione standard. La tensione nominale di Wye trifase può essere 127/220 V, 125/216 V, 220/380 V e 230/400 V come di seguito:

Oltre a ciò, la maggior parte delle unità federative utilizza elettricità a 220 V (trifase) come di seguito:

5. Sistema di rete in Giappone

Analogamente alla rete split phase nordamericana, il Giappone ha il sistema split phase 100/200V per la normale alimentazione domestica.
