Che cos'è il controllo dell'ondulazione

Il controllo dell'ondulazione è una forma comune di gestione della rete in molti paesi del mondo. La sua comunicazione si basa sulla sovrapposizione di un segnale ad altissima frequenza all'alimentazione di rete a 50/60Hz. L'ampiezza del segnale sovrapposto è solitamente di circa il 5% della tensione di fase nominale e la frequenza del segnale di ripple è solitamente compresa tra 100 e 1600 Hz. Ad esempio, in Francia la frequenza utilizzata dai sistemi di controllo dell'ondulazione della rete è di 175 Hz. In Germania, la legge sulle fonti di energia rinnovabile prevede in particolare che gli impianti fotovoltaici siano controllati a distanza per ridurre la potenza in uscita in caso di sovraccarico della rete. Di solito ha un dispositivo ricevente per il controllo dell'ondulazione installato in loco per ricevere questo segnale di controllo dall'operatore di rete. In questo modo, il gestore del sistema di rete locale può inviare segnali di controllo a distanza per limitare la potenza degli impianti solari fotovoltaici.

SolaX offre 16 opzioni controllabili con 4 ingressi digitali in risposta ai diversi requisiti di dispacciamento della rete da parte dell'operatore di rete. Gli installatori possono facilmente impostare 16 diverse combinazioni dei valori di potenza attiva e potenza reattiva in percentuale.

Come collegare il DataHub al ricevitore di controllo dell'ondulazione

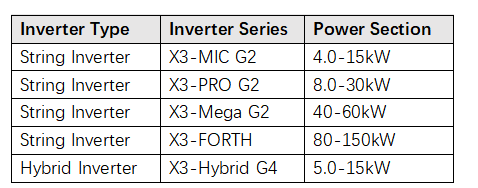

Inverter compatibili

Schema di collegamento

Come impostare le funzioni di controllo dell'alimentazione

Dopo aver collegato un laptop all'hotspot WiFi di DataHub, accedi alla pagina di configurazione tramite http://192.168.10.10 sul browser. Per maggiori dettagli, fare riferimento al manuale utente di DataHub.

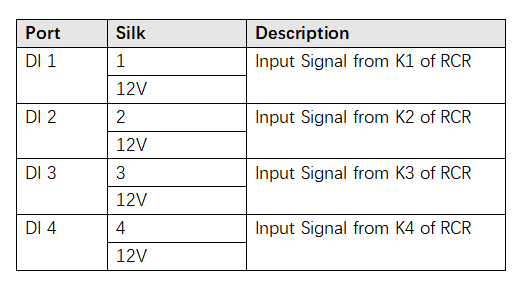

(1) Sul display D1, D2, D3, D4 della porta DI, verde punto significa che il corrispondente K1-K4 di RCR è chiuso.

(2) Nella sessione Abilita, abilitare l'opzione DI per attivare le impostazioni di controllo dell'alimentazione;

(3) Nella casella combinata di Impostazione, selezionare le seguenti funzioni di controllo dell'alimentazione:

Un. Controllo della potenza attiva dell'uscita dell'inverter

B. Controllo della potenza attiva in ingresso dell'inverter

C. Controllo della potenza reattiva dell'uscita dell'inverter

D. Spegnimento remoto

(4) Quando è selezionato il controllo della potenza attiva dell'uscita dell'inverter, inserire il valore della potenza attiva che è necessario    impostare in percentualet([0-100]%) e per il controllo della potenza reattiva dell'uscita dell'inverter, inserire rispettivamente il fattore di potenza ([80-100]%) e la modalità di potenza reattiva. La modalità di potenza reattiva include Sovraeccitato e Sottoeccitato;

(5) Invia e salva le impostazioni.

Nota:

• Assicurati di seguire rigorosamente i passaggi 1-5. In totale sono disponibili 16 diverse combinazioni per le impostazioni.
• Verde dot significa che la porta DI selezionata 1-4 verrà tirata verso l'alto (12 V), che corrisponde allo scenario in cui i K1-K4 co-rispondenti su RCR vengono chiusi dopo aver ricevuto il segnale di controllo dell'ondulazione dall'operatore di rete locale.
• Quando i pin di ingresso effettivi di D1-D4 non sono configurati nell'interfaccia di controllo dell'alimentazione, il DataHub controllerà gli inverter collegati per funzionare a piena potenza in condizioni normali.
• Quando si passa da una combinazione di DI a un'altra, viene eseguita la selezione della nuova combinazione di DI. Le vecchie impostazioni verranno interrotte.
