Introduzione

In generale, sul mercato esistono due soluzioni tradizionali per la distribuzione dei carichi domestici.

1. Backup parziale della casa soluzione

In questa soluzione, i carichi domestici degli utenti saranno separati in Carichi comuni e Carichi EPSsoltanto Carico EPSs può essere alimentato durante Modalità EPS.

2. Backup di tutta la casa soluzione

In questa soluzione, tutti i carichi domestici degli utenti potranno essere alimentati durante Modalità EPS se l'alimentazione è sufficiente.

Queste due soluzioni sono ben correlate ai metodi di trasferimento tra Sulla rete & EPS stato.

ATS esterno (Automatic Transfer Switching Device) è un'apparecchiatura installata all'esterno dell'inverter, che può trasferire automaticamente tra Sulla rete & EPS stato. Vale a dire, se gli utenti desiderano alimentare l'intero carico domestico durante l'off-grid, un ATS esterno il dispositivo è necessario per l'inverter G4. Ci sono tre prodotti forniti da SolaX che fungono da ATS esterno:

1. Scatola EPS: Con un DPDT attrezzature contenute;
2. MateBox Base e Avanzato: Un'integrazione di DPDT e altri accessori;
3. Scatola parallela EPS: Uno speciale Scatola EPS per soluzione parallela EPS.

Inoltre [ATS esterno] significa anche una commissione sulle impostazioni LCD degli inverter.

Backup parziale e backup di tutta la casa

Backup parziale della casa

Per quanto riguarda Riserva Parziale, gli interruttori di trasferimento integrati verranno utilizzati per modificare la porta di uscita quando l'inverter entra in modalità EPS causando un'interruzione di correntetage. E i carichi domestici degli utenti devono essere separati in Comune Caricos e Carichi EPS. Soltanto EPS Carichi sarà alimentato durante EPS modalità come luci e frigoriferi. Lo schema del sistema è mostrato di seguito.

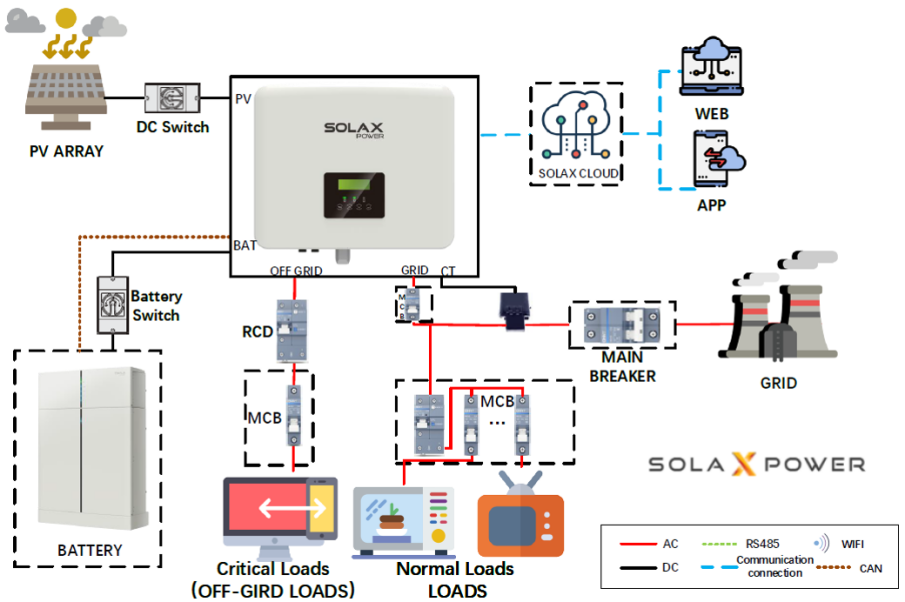

(1) Sistema normale

Nota: è necessario disabilitare [ATS esterno], senza MateBox(è necessario installare dispositivi di protezione esterni).

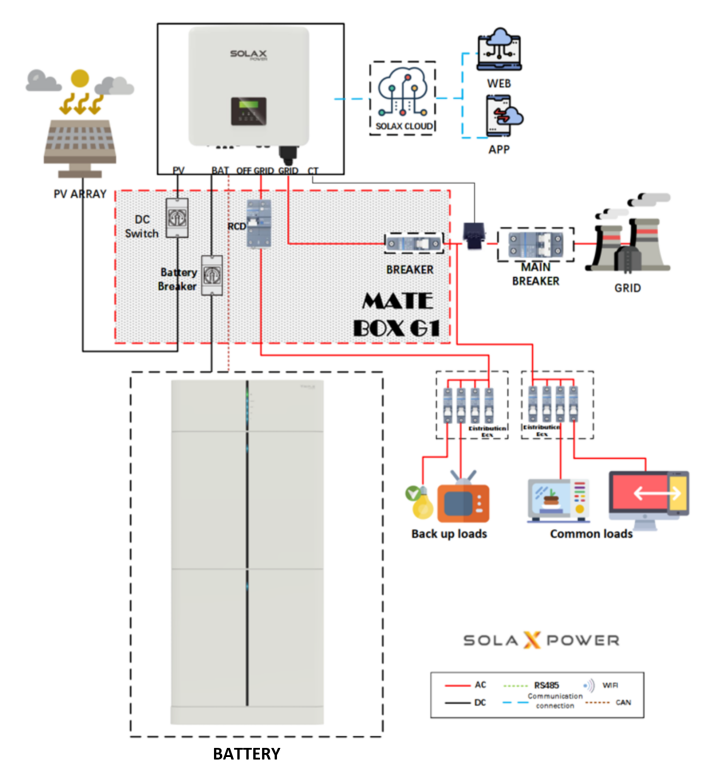

(2)Con Matebox Basic

Nota: è necessario disabilitare [ATS esterno], con Matebox Basic, con batterie T30 per formare una soluzione all-in-one.

Backup per tutta la casa

Lattina di backup per tutta la casa essere ottenuto da dispositivi di commutazione esterni per inverter ibridi e gli inverter dovrebbero avere il ATS esterno funzione, in cui tutti i carichi domestici degli utenti possono essere alimentati durante fuori rete. Un Backup per tutta la casa La soluzione è mostrata di seguito.

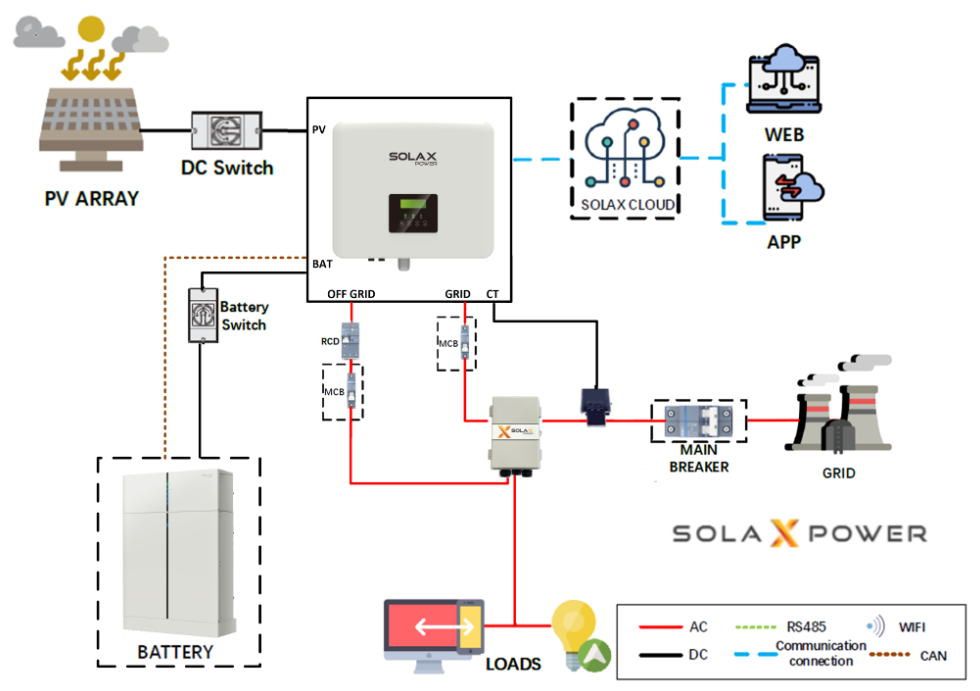

(1) Con scatola EPS

NOTA: È necessario abilitare [ATS esterno], la potenza del carico non deve essere superiore alla potenza di uscita EPS massima.

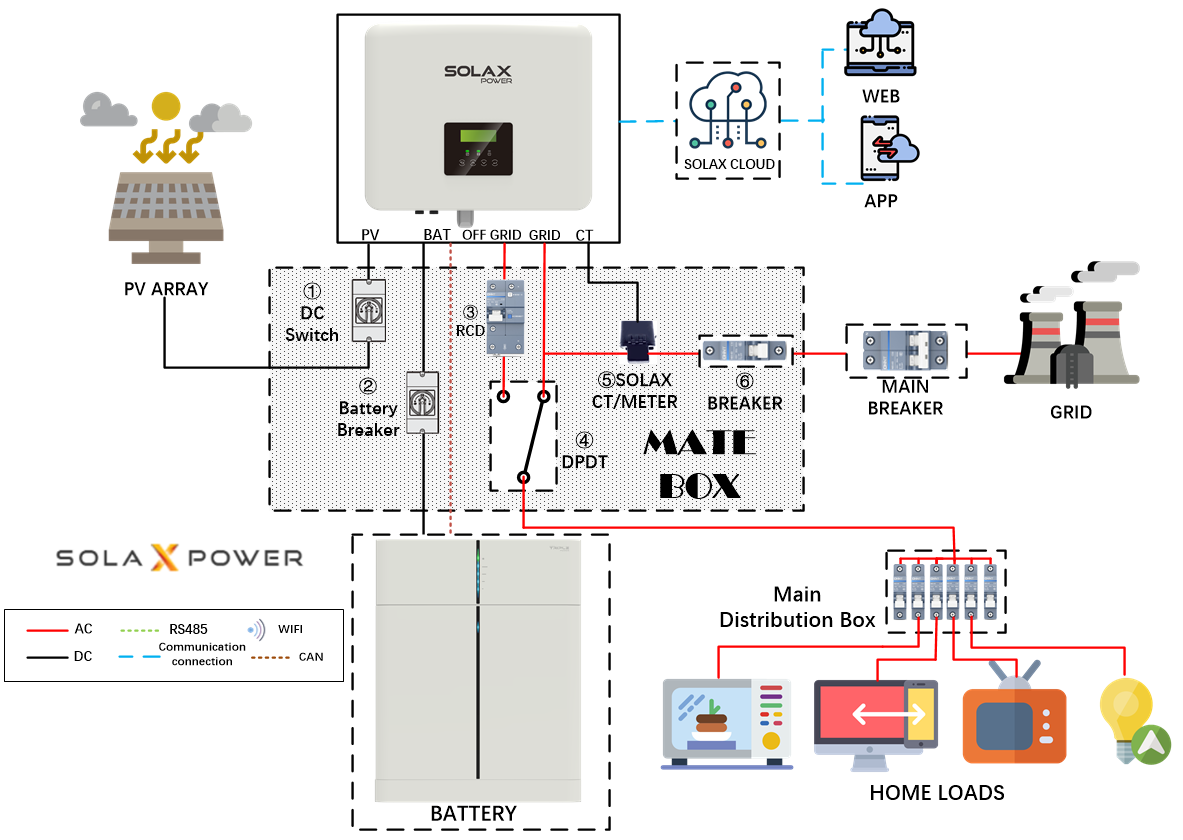

(2)Con Matebox Advanced

Note:

1. È necessario abilitare [ATS esterno]
2. La potenza totale dei carichi eseguiti contemporaneamente non deve essere superiore alla potenza di uscita EPS.
3. Non è possibile applicare contemporaneamente diversi dispositivi di trasferimento, ad esempio un MateBox Advanced non deve esistere nelle soluzioni parallele con EPS Parallel Box.
4. Per X3-Ultra, tutti i carichi domestici possono essere collegati alla porta EPS per realizzare il backup di tutta la casa tramite l'interruttore di trasferimento interno.

Vantaggi

1. EPS Scatola:

Risparmio sui costi

Scatola EPS è molto più economico di MateBox Avanzato è. Per gli inverter che sono stati dotati di contatore/TA o altri accessori, è necessario Scatola EPS è preferibile.

Note: EPS Box è stato eliminato gradualmente.

2. MateBox Baisc&Avanzato:

Facile da installare

Grazie alla soluzione precablata, MateBox assemblerà tutti gli accessori e i cavi in anticipo, omettendo complicati passaggi di installazione.

Ecologico

Semplici passaggi di installazione possono far risparmiare sui costi di manodopera.

Pulito e ordinato

Tutti i cablaggi sono azionati all'interno della scatola e dell'armadio e l'esterno dell'intero sistema sarà pulito e ordinato.

Configurazione

Collegamento via cavo

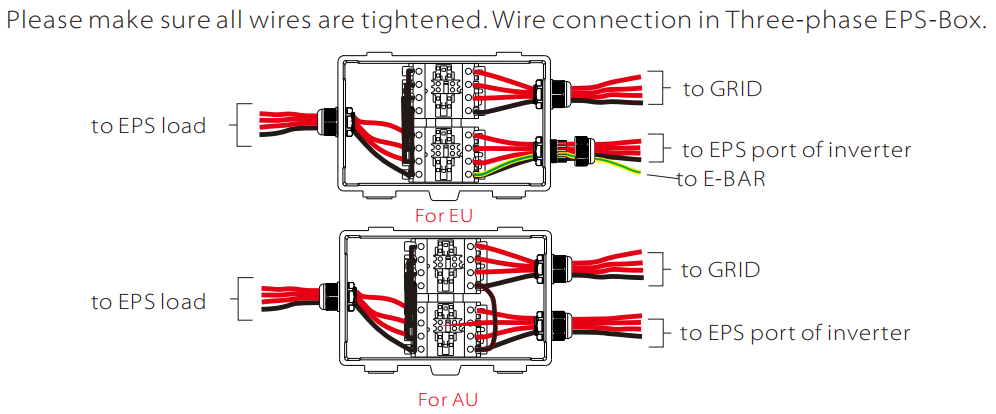

Scatola X3-EPS:

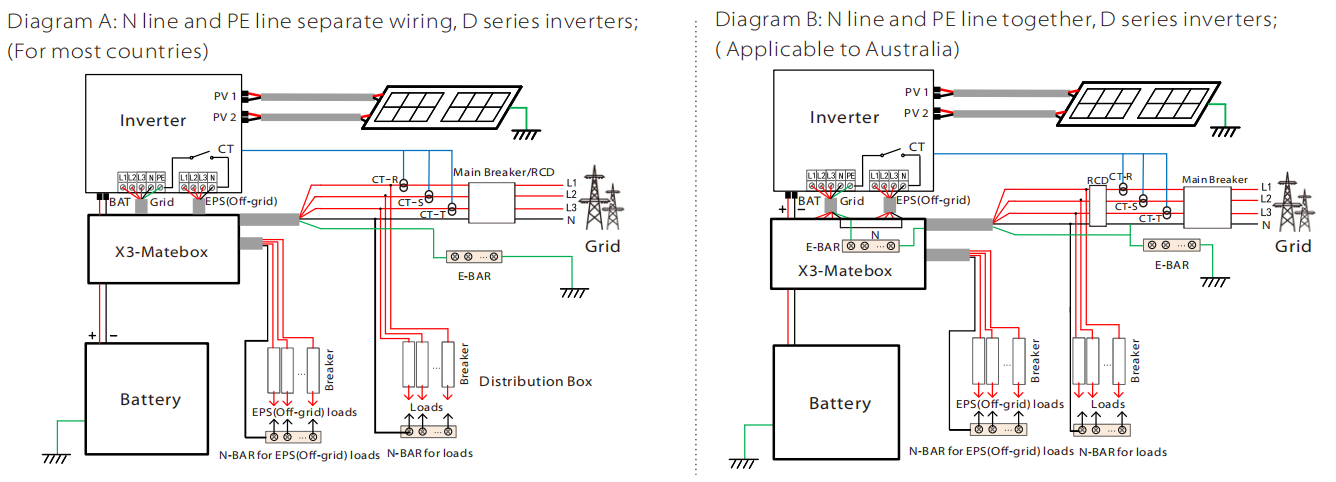

X3-Matebox Base

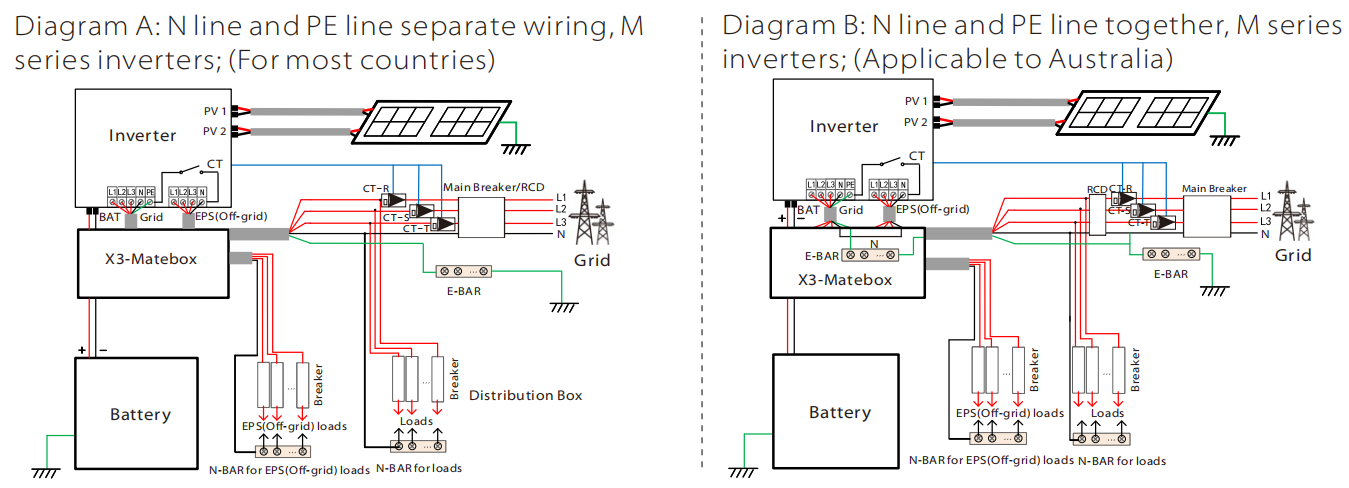

X3-Matebox Avanzato:

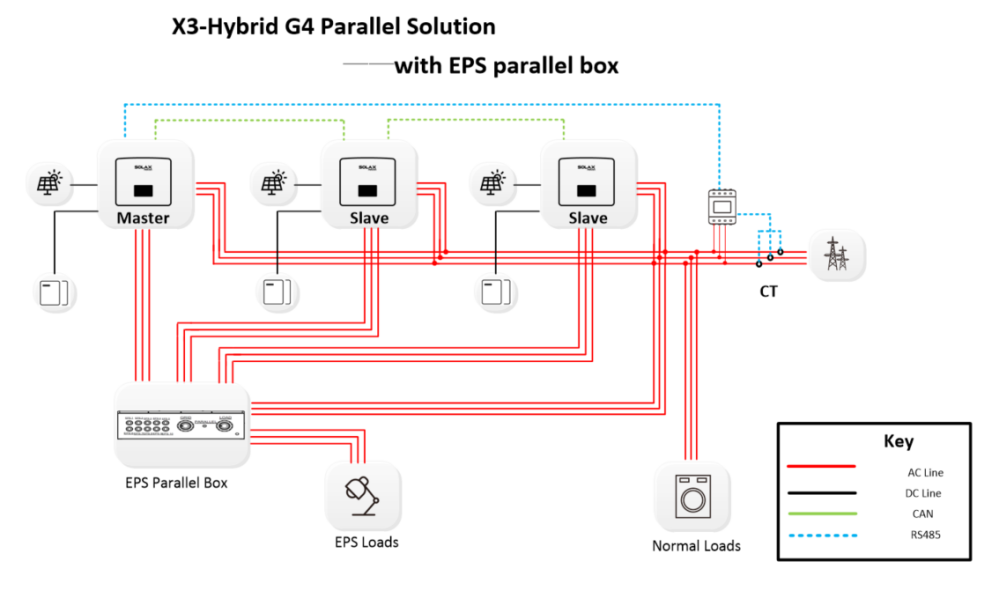

Scatola parallela EPS:

Impostazioni e commissioni

Impostazione del percorso

Impostazioni → principali → Impostazione avanzata → ATS esterno

Questa impostazione è Disabilitare per impostazione predefinita. Se presente ATS esterno dispositivo (EPS Box, EPS Parallel Box, MateBox Advanced) sopra menzionato, selezionare Abilitare per abilitare questa funzione.

Compatibilità

[ATS esterno] Versione hardware:

X1-Ibrido/Fit G4 X3-Hybrid/Fit G4

X1-Hybrid-N/D-E G3 (senza impostazione sul display LCD)

X3-Hybrid-N/D-E G2 (senza impostazione sul display LCD)

Matebox

X1-Matebox V1.3 + X1-Hybrid/Fit-M G4

X1-Matebox V1.4 + X1-Hybrid/Fit-D G4

X3-Matebox V1.3 + X1-Hybrid/Fit-M G4

X3-Matebox V1.4 + X1-Hybrid/Fit-D G4

Scatola EPS

Scatola X1-EPS + X1-Ibrido G3/G4

Scatola X3-EPS + X1-Hybrid G2/G4

Scatola parallela EPS:

X3 Ibrido G2: X3-EPS-BOX-P5-I/E&X3-EPS-P10-I/E

X3 Hybrid/Fit G4:X3-PBOX 60/150kW-G2

X3 IES: X3-PBOX 60/150kW-G2

X3 Ultra: X3-PBOX 150kW/300kW-G2
