Selezione della batteria X1/X3 Hybrid G4

Informazioni sulla porta della batteria dell'inverter X1 Hybrid G4

Ecco alcuni dati sulla porta della batteria dell'inverter X1 Hybrid G4.

Tabella 1 Dati della porta della batteria

Tipo di inverter	X1-Ibrido-G4
Intervallo di tensione della batteria [V]	80-480
Max. corrente di carica / scarica [A]	30

Controllo della batteria X1 Hybrid G4

L'X1-Hybrid G4 è disponibile con i seguenti tre tipi di batterie

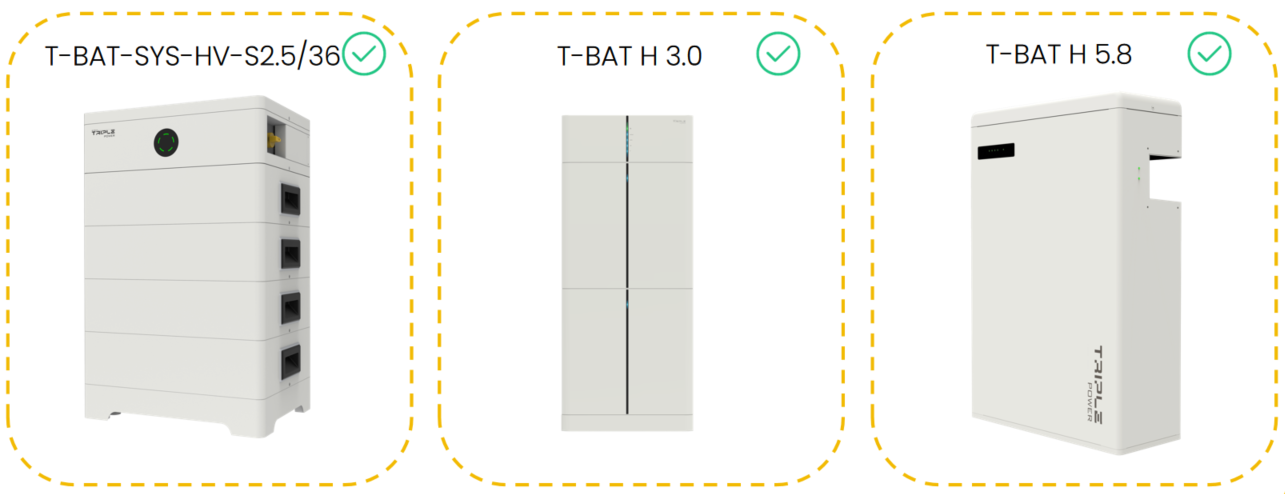

Figura 1 Batterie per X1 Hybrid G4

Selezione della batteria X1 Hybrid G4——T30

1. Soluzione normale T30

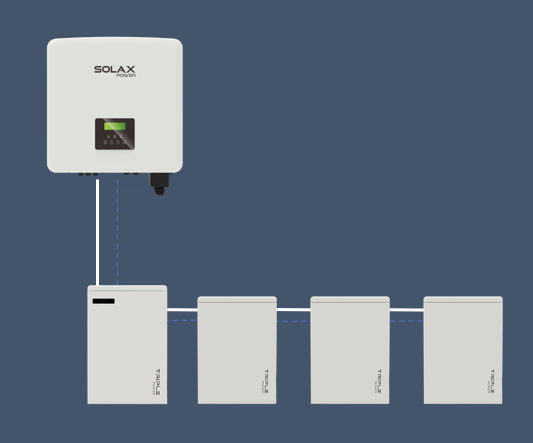

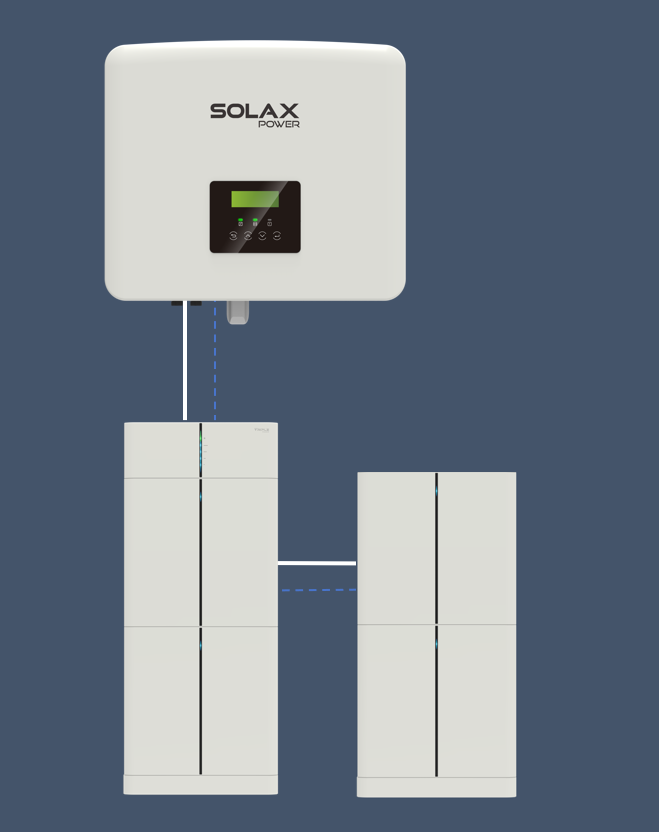

Figura 2 X1 Hybird G4+Una porta BAT

Nota:

La porta della batteria dell'X1 Hybrid G4 può contenere un minimo di 1 batteria T30 e un massimo di 4 batterie.

Tabella 2 Dati di base per la soluzione normale T30

	T-BAT H 3.0
Quantità adattabile	1-4 pezzi
Capacità totale	3,1-12,3 kWh
Corrente di carica / scarica max. [A]	30
Tensione nominale [V]	102.4-409.6
Potenza [kW]	3.0-12.2

2. Soluzione T30 BMS Parallel Box II G2

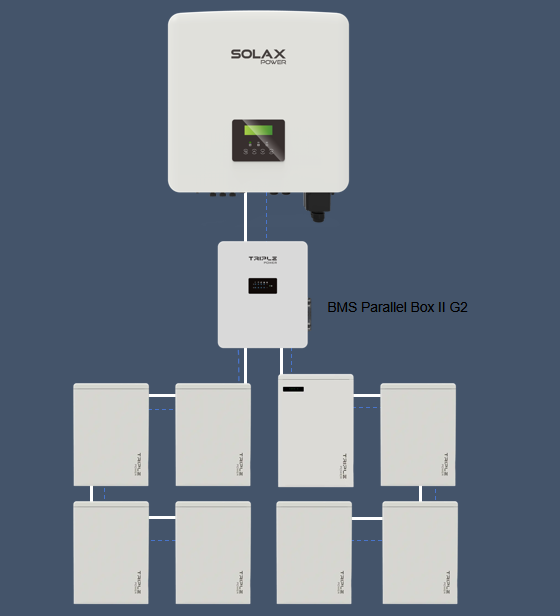

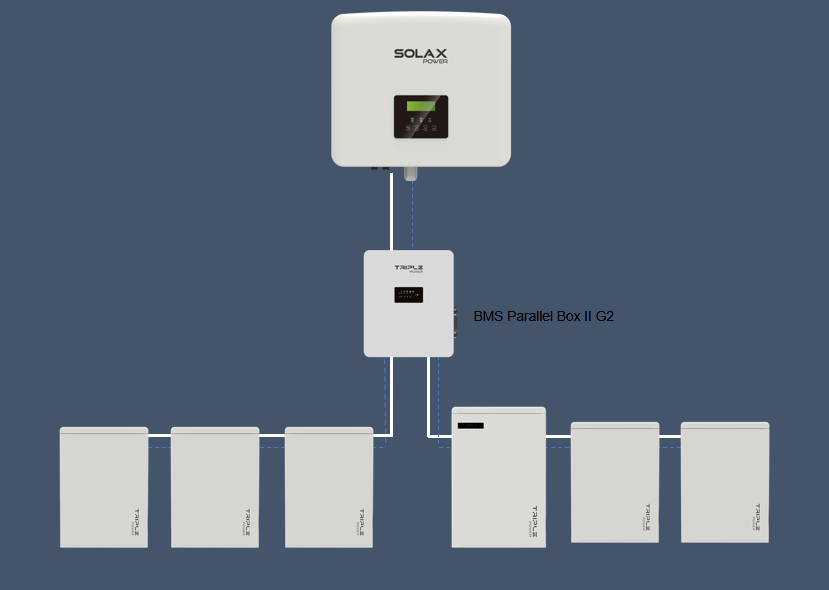

Figura 3 X1 Ibrido G4 + BMS Parallelo II G2 + T30

Nota:

Ogni BMS Parallel Box G2 può collegare 2 stringhe di batteria.
Il numero di batterie in entrambe le stringhe deve essere lo stesso

Tabella 3 Dati di base per la soluzione T30 BMS Parallel Box II G2

	T-BAT H 3.0
Quantità adattabile	2 o 4 o 6 o 8 pezzi
Capacità totale	6,1 o 12,3 o 18,4 o 24,4 KWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	102.4-409.6
Potenza [kW]	(3,0 o 6,1 o 9,2 o 12,2)× 2

3. Soluzione parallela

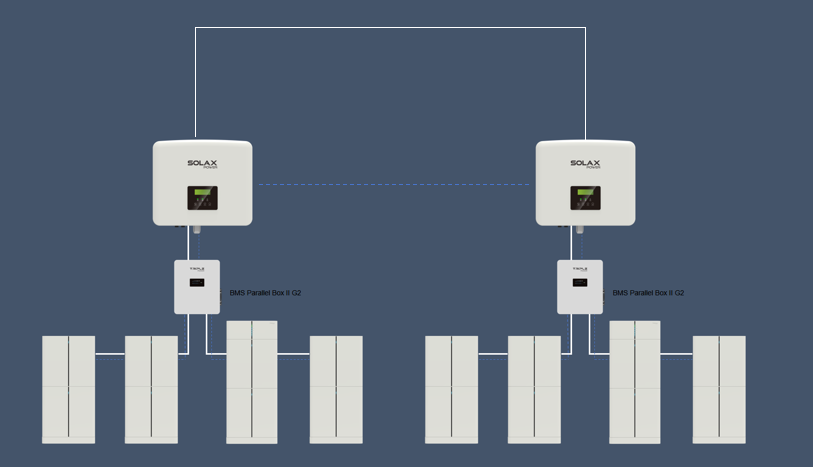

Figura 4 X1 Ibrido G4 + BMS Parallelo II G2 + T30

Nota:

Ogni X1 Hybrid G4 può essere messo in parallelo tramite interruttore interno fino a 2 pezzi.
Ogni BMS Parallel Box G2 può collegare 2 stringhe di batteria, per un totale di 4 stringhe.
Il numero di batterie in entrambe le stringhe deve essere lo stesso.

Tabella 4 Dati di base per la soluzione parallela

	T-BAT H 3.0
Quantità adattabile	(2 o 4 o 6 o 8)× 2 pezzi
Capacità totale	(6,1 o 12,3 o 18,4 o 24,4) × 2 kWh
Corrente di carica / scarica max. [A]	30× 2× 2
Tensione nominale [V]	102.4-409.6
Potenza [kW]	(3,0 o 6,1 o 9,2 o 12,2 )× 2× 2

Selezione della batteria X1 Hybrid G4——T58

1. Soluzione normale T58

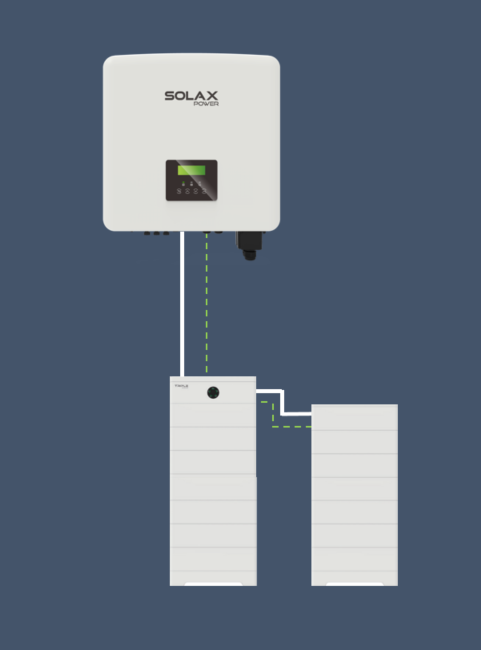

Figura 5 Soluzione normale T58

Nota:

La porta della batteria di X1 Hybrid G4 può collegare almeno 1 pz T58 e fino a 3 pz.

Tabella 5 Dati di base per la soluzione parallela

	T-BAT H 5.8
Quantità adattabile	1-3 pezzi
Capacità totale	5,8-17,3 kWh
Corrente di carica / scarica max. [A]	30× 2× 2
Tensione nominale [V]	115.2-345.6
Potenza [kW]	3.4-10.3

2. Soluzione T58 BMS Parallel Box II

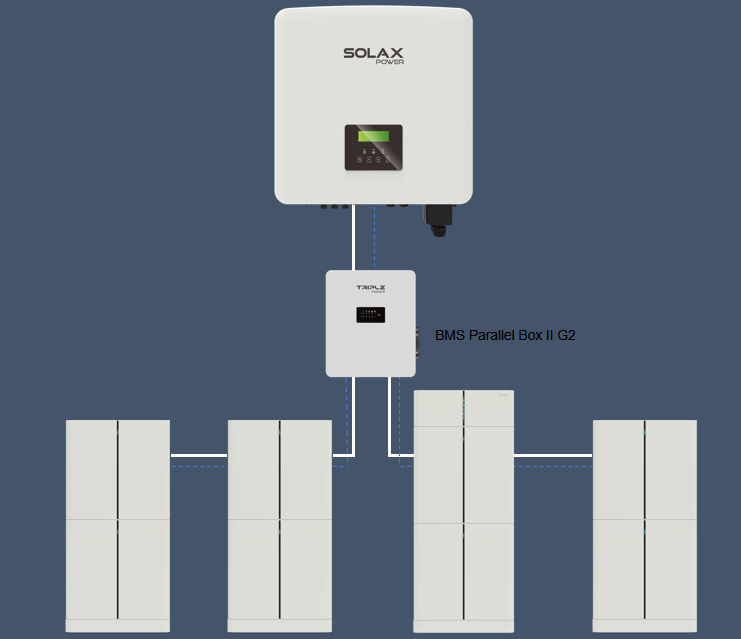

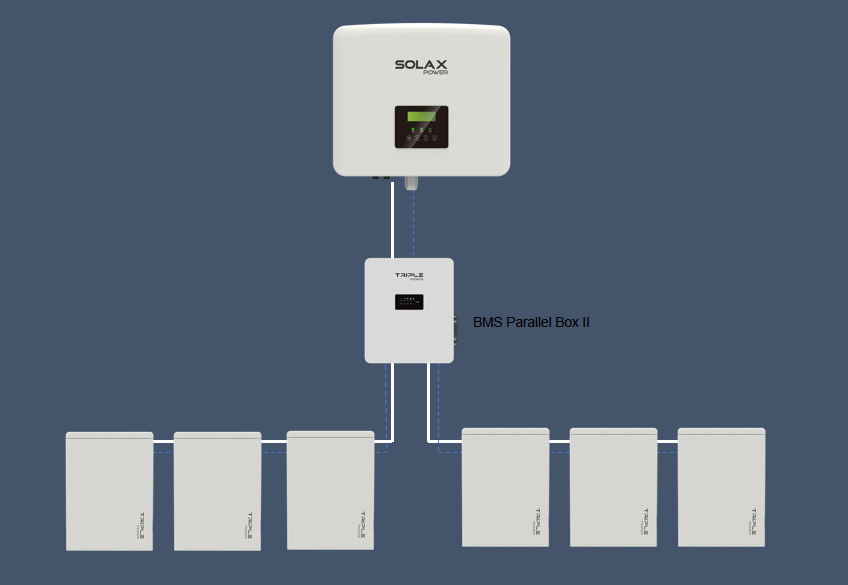

Figura 6 X1 Ibrido G4 + BMS Parallelo II + T58

Nota:

Il BMS Parallel Box II può collegare 2 stringhe di batterie.
Se entrambe le stringhe di batterie sono collegate, il numero di batterie in queste due stringhe deve essere lo stesso.
In questa soluzione, l'X1 Hybrid G4 può essere adattato a 1-4 o 6 batterie.

Tabella 6 Dati di base per la soluzione parallela

	T-BAT H 5.8
Quantità adattabile	1-4 o 6
Capacità totale	5,8-23,0 o 34,6 kWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	115.2-460.8 o 345.6
Potenza [kW]	3.4-13.8 o 10.3

3. Soluzione T58 BMS Parallel Box II G2

(1) BMS Parallel Box II può corrispondere solo con T58, mentre G2 può abbinarsi con T30 oltre a T58;

(2) BMS Parallel Box II due torri di batterie hanno gli stessi terminali inferiori, mentre G2 due torri di batterie hanno terminali inferiori diversi, divisi in porta principale e porta slave;

(3) Prendendo come esempio le batterie T58, entrambe le torri BMS Parallel Box II possono essere collegate solo allo slave T58 (cioè HV11550), mentre la torre principale G2 deve essere collegata al BMS e la torre slave deve essere collegata solo al controllo slave;

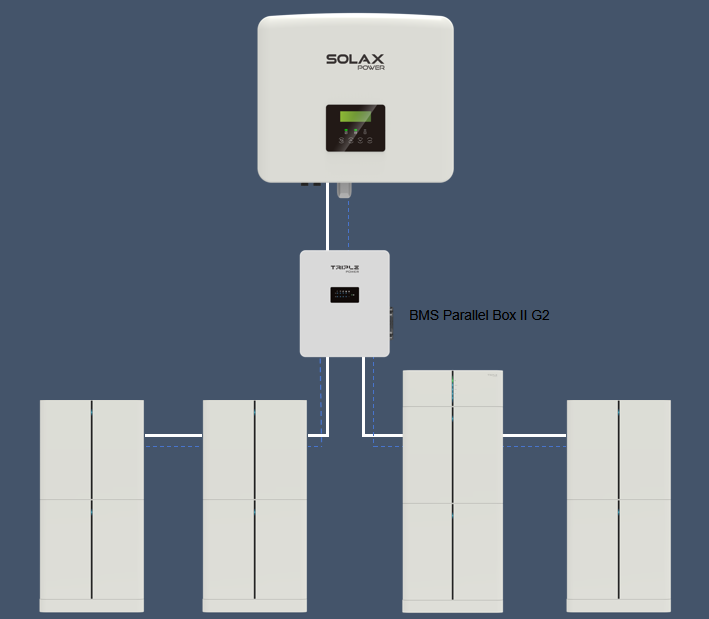

Figura 7 X1 Ibrido G4 + BMS Parallelo II G2+ T58

Nota:

Il BMS Parallel Box II G2 può collegare 2 stringhe di batterie.
Se entrambe le stringhe di batterie sono collegate, il numero di batterie in queste due stringhe deve essere lo stesso.
In questa soluzione, l'X1 Hybrid G4 può essere adattato a 2 o 4 o 6 batterie.
Ogni X1 Hybrid G4 può essere messo in parallelo tramite interruttore interno fino a 2 pezzi e l'X1 Hybrid G4 può essere adattabile a (2 o 4 o 6) × 2 batterie in questa condizione.

Tabella 7 Dati di base per la soluzione T58 BMS Parallel Box II G2

	T-BAT H 5.8
Quantità adattabile	2 o 4 o 6
Capacità totale	11,5 o 23,0 o 34,6 kWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	115.2 o 230.4 o 345.6
Potenza [kW]	3.4 o 6.9 o 10.3

Selezione della batteria X1 Hybrid G4——HS25/36

HS25/36 Soluzione normale

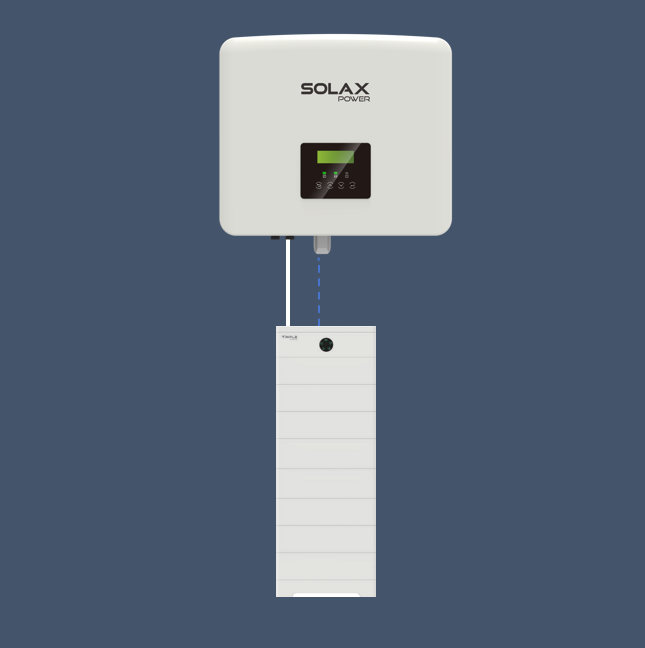

Figura 8 X1 Ibrido G4 + HS25/36

Nota:

In questa soluzione, l'X1 Hybrid G4 può essere adattato a 2-8 batterie HS25/36.

Tabella 8 Dati di base per la soluzione normale HS25/36

	HS25	HS36
Quantità adattabile	2-8 pezzi	2-8 pezzi
Capacità totale	5,1-20,4 kWh	7,3-29,4 kWh
Corrente di carica / scarica max. [A]	30	30
Tensione nominale [V]	102.4-409.6	102.4-409.6
Potenza [kW]	3.0-12.2	3.0-12.2

Informazioni sulla porta della batteria X3 Hybrid G4

Ecco alcuni dati sulla porta della batteria dell'inverter X3 Hybrid G4.

Tabella 9 Informazioni sulla porta BAT X3 G4

Tipo di inverter	X3-Ibrido G4
Intervallo di tensione della batteria [V]	180-800
Max. corrente di carica / scarica [A]	30

Controllo della batteria X3 Hybrid G4

L'X3-Hybrid G4 è disponibile con i seguenti tre tipi di batterie

Figure 9 Batterie per X3 Hybrid G4

Selezione della batteria X3 Hybrid G4——T30

1. Soluzione normale T30

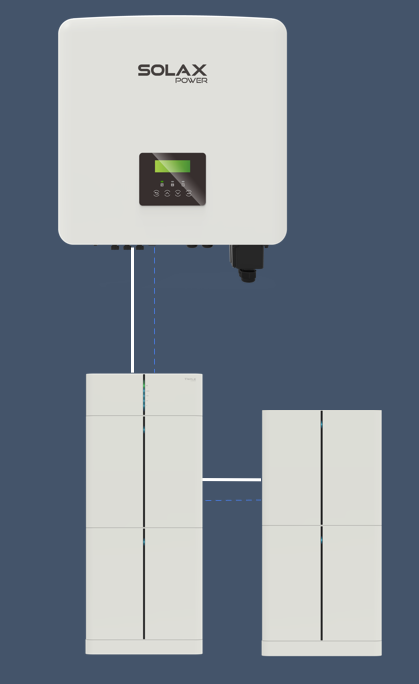

Figura 10 X3 Ibrido G4 + T30

Nota:

La porta della batteria dell'X3 Hybrid G4 può contenere un minimo di 2 batterie T30 e un massimo di 4 batterie.

Tabella 10 Soluzione normale T30

	T-BAT H 3.0
Quantità adattabile	2-4 pezzi
Capacità totale	6,1-12,3 kWh
Corrente di carica / scarica max. [A]	30
Tensione nominale [V]	102.4-409.6
Potenza [kW]	6.0-12.2

2. Soluzione T30 BMS Parallel Box II G2

Figura 11 X3 Ibrido G4 + BMS Parallelo II G2 + T30

Nota:

Ogni BMS Parallel Box G2 può collegare 2 stringhe di batteria, per un totale di 4 stringhe.
Il numero di batterie in entrambe le stringhe deve essere lo stesso

Tabella 11 Soluzione normale T30

	T-BAT H 3.0
Quantità adattabile	4 o 6 o 8 pezzi
Capacità totale	12,3 o 18,4 o 24,6 kWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	204.8 o 307.2 o 409.6
Potenza [kW]	(6,0 o 9,2 o 12,2)× 2

3. Soluzione parallela di commutazione esterna

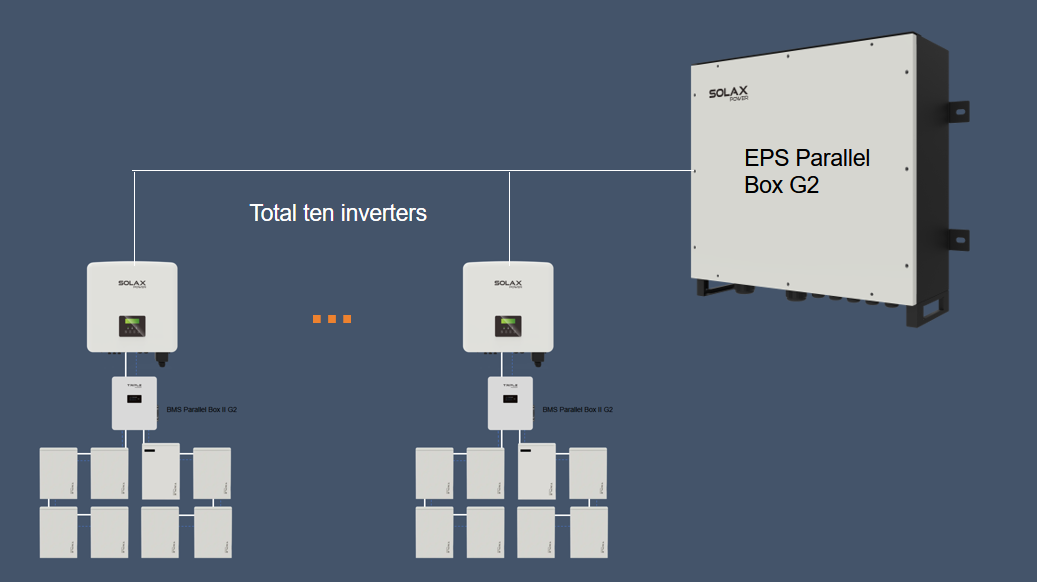

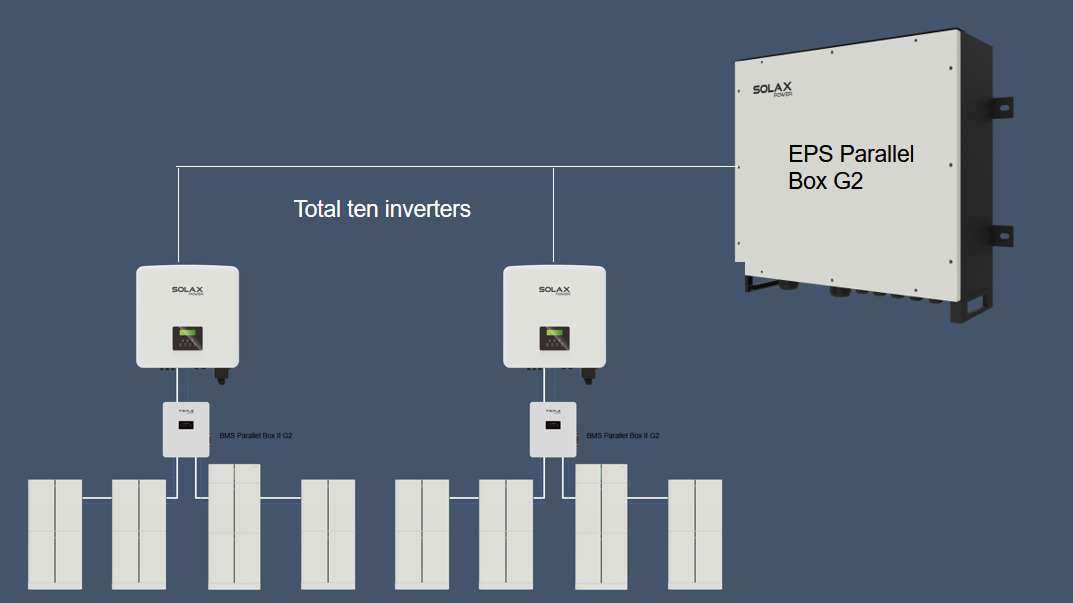

Figura 12 X1 Scatola parallela ibrida G4 + EPS + Scatola parallela BMS G2 + T30

Nota:

Ogni X3 Hybrid G4 può essere messo in parallelo con EPS Parallel Box fino a 10 pezzi.
Se il numero di inverter in parallelo è superiore a 3, è necessario utilizzare la scatola in parallelo EPS.

Tabella 12 Soluzione parallela di commutazione esterna

	T-BAT H 3.0
Quantità adattabile	(4 o 6 o 8)× 10 pezzi
Capacità totale	(12,3 o 18,4 o 24,6)× 10 kWh
Corrente di carica / scarica max. [A]	30× 2× 10
Tensione nominale [V]	204.8 o 307.2 o 409.6
Potenza [kW]	(6,0 o 9,2 o 12,2)× 2× 10

Controllo della batteria X3 Hybrid G4——T58

1. Soluzione normale T58

Figura 13 Soluzione normale T58

Nota:

La porta della batteria di X3 Hybrid G4 può collegare almeno 2 pezzi T58 e fino a 4 pezzi.

Tabella 13 Dati per la soluzione normale T58

	T-BAT H 5.8
Quantità adattabile	2-4 pezzi
Capacità totale	11,5-23,0 kWh
Corrente di carica / scarica max. [A]	30
Tensione nominale [V]	230.4-460.8
Potenza [kW]	6.9-13.8

2. Soluzione T58 BMS Parallel Box II

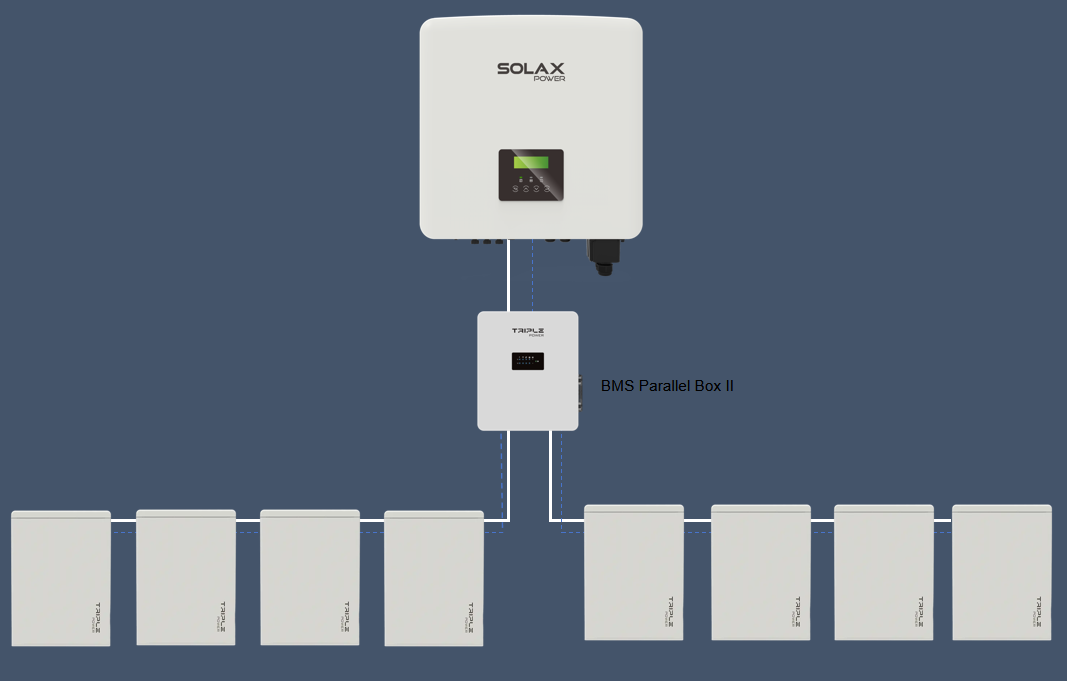

Figura 14 X3 Ibrido G4 + BMS Parallelo II + T58

Nota:

Il BMS Parallel Box II può collegare 2 stringhe di batterie.
Se entrambe le stringhe di batterie sono collegate, il numero di batterie in queste due stringhe deve essere lo stesso.
In questa soluzione, l'X3 Hybrid G4 può essere adattato a 2-4 o 6 o 8 batterie.

Tabella 14 Dati per la soluzione T58 BMS Parallel Box II

	T-BAT H 5.8
Quantità adattabile	2-4 o 6 o 8 pezzi
Capacità totale	11,5-23,0 o 34,6 o 46,1 kWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	115,2-230,4 o 345,6 o 460,8
Potenza [kW]	3.4-13.8

3. Soluzione T58 BMS Parallel Box II G2

Figura 15 X3 Ibrido G4 + BMS Parallelo II G2+ T58

Nota:

Il BMS Parallel Box II G2 può collegare 2 stringhe di batterie.
Se entrambe le stringhe di batterie sono collegate, il numero di batterie in queste due stringhe deve essere lo stesso.
In questa soluzione, l'X3 Hybrid G4 può essere adattato a 4 o 6 o 8 batterie.

Tabella 15 Dati per la soluzione T58 BMS Parallel Box II G2

	T-BAT H 5.8
Quantità adattabile	4 o 6 o 8 pezzi
Capacità totale	23 o 34,6 o 46,1 kWh
Corrente di carica / scarica max. [A]	30× 2
Tensione nominale [V]	230.4-460.8
Potenza [kW]	6.9-13.8

4. Soluzione parallela di commutazione esterna

Figura 16 X3 Hybrid G4 + Scatola parallela EPS + Scatola parallela BMS II G2 + T58

Nota:

X3 Hybrid G4 può essere messo in parallelo con EPS Parallel Box fino a 10 pezzi.
Se il numero di inverter in parallelo è superiore a 3, è necessario utilizzare la scatola in parallelo EPS.

Controllo della batteria X3 Hybrid G4——HS25/36

1. HS25/36 Soluzione normale

Figura 17 X3 Ibrido G4 + HS25/36

Nota:

In questa soluzione, l'X3 Hybrid G4 può essere adattato a batterie HS25/36 da 3-13 pezzi.

Tabella 16 Dati di base per la soluzione normale HS25/36

	HS25	HS36
Quantità adattabile	3-13 pezzi	3-13 pezzi
Capacità totale	7,6-33,2 kWh	11,0-47,9 kWh
Corrente di carica / scarica max. [A]	30	30
Tensione nominale [V]	153.6-665.6	153.6-665.6
Potenza [kW]	4.6-19.9	5.3-23.2

2. Soluzione parallela di commutazione esterna

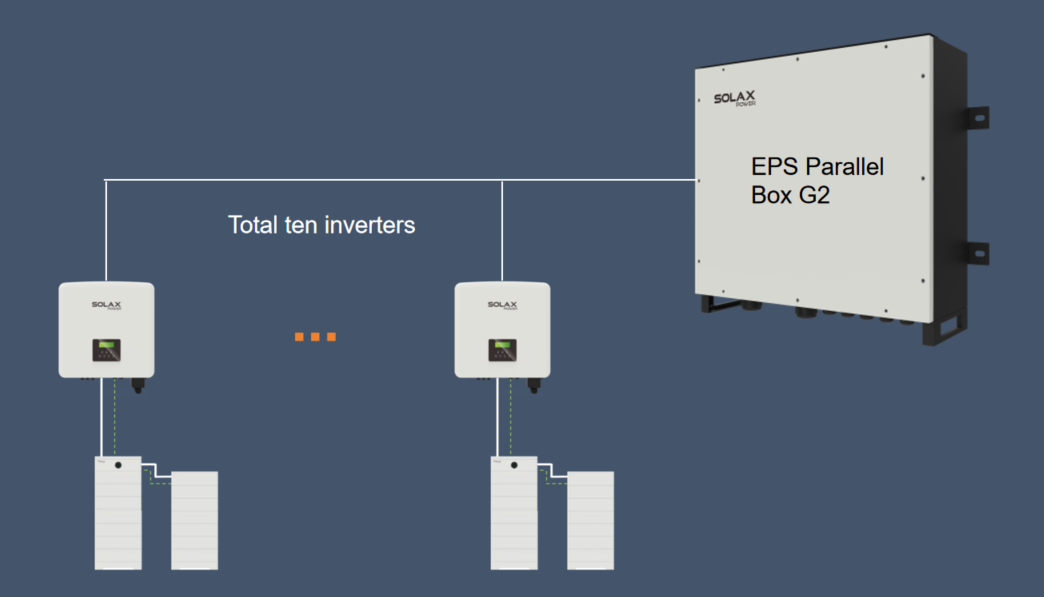

Figura 18 X3 Ibrido G4 + Parallela EPS + HS25/36

Nota:

X3 Hybrid G4 può essere messo in parallelo con EPS Parallel Box fino a 10 pezzi.
Se il numero di inverter in parallelo è superiore a 3, è necessario utilizzare la scatola in parallelo EPS.
