La potenza di uscita CA nominale di X3-Hybrid G4 è limitata a 5,0-15 kW, pertanto non può essere applicata agli scenari in cui gli utenti richiedono più potenza. Considerando ciò, SolaX fornisce una soluzione: la soluzione parallela X3-Hybrid, che consente di moltiplicare la gamma di potenza. In questa soluzione, ci sono 2 metodi per trasferire tra Sulla rete & Fuori rete stato:
Note: Prima dell'uso, assicurarsi che l'inverter soddisfi le seguenti quattro condizioni.
Robusta capacità di backup
Più energia immagazzinata renderà l'utente più piacevole da gestire la situazione off-grid.
Flessibile
Una gamma di potenza più ampia può soddisfare più requisiti ed essere applicata a più scenari.
Collegamento via cavo
È fortemente richiesto che ogni cavo sia collegato secondo la corretta sequenza di linee (R-R, S-S, T-T, N-N), altrimenti qualsiasi piccolo malfunzionamento potrebbe causare il malfunzionamento del sistema. Una sequenza di linee errata danneggerà l'inverter. Per evitare il danno, l'impostazione predefinita "Disabilita" è stata impostata su "Abilitare" in "ATS esterno" sotto "Impostazioni avanzate".
1. ATS esterno attraverso Scatola parallela EPS
Si prega di collegare i cavi rigorosamente secondo lo schema 1 di seguito.
È possibile collegare fino a 10 inverter/150kW con X3-EPS PBOX-150kW-G2, fino a 6 inverter/60kW con X3-EPS PBOX-60kW-G2.

2. Trasferimento interno
Si prega di collegare i cavi rigorosamente secondo lo Schema 5 di seguito.
In questa soluzione è possibile collegare fino a 3 inverter.

Cablaggio di comunicazione

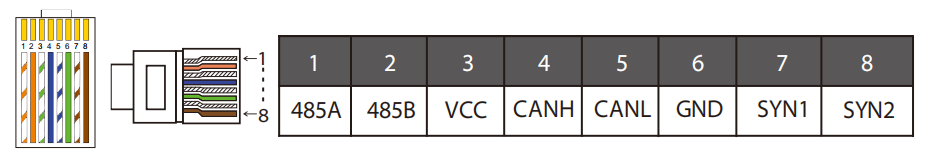

Definizione PIN (CAN1)

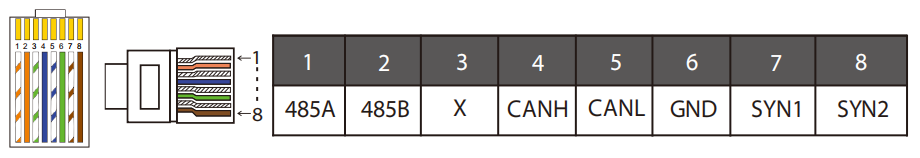

Definizione PIN (CAN2)

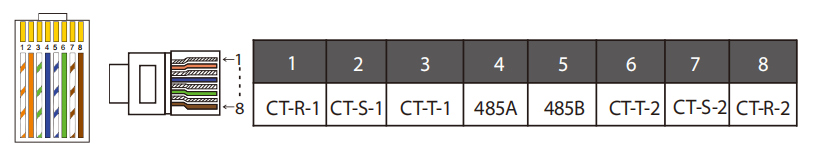

Definizione del PIN (contatore/CT)

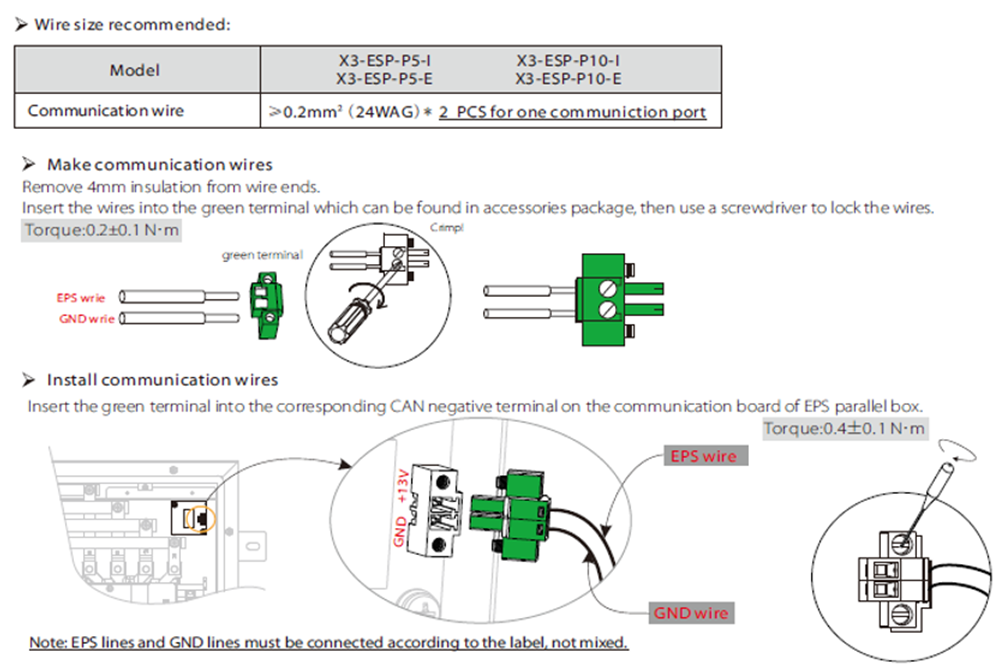

Utilizzare cavi di rete standard (preparati dagli stessi utenti) per il collegamento CAN-CAN e inserire un'estremità del cavo nel CAN1 dell'inverter master e l'altra estremità nella porta COM di X3-PBOX-G2.
Per quanto riguarda X3-EPS-P5-I/E e X3-EPS-P10-I/E, collegare VCC/GND pin dell'inverter master e +13V/GND pin della scatola parallela.

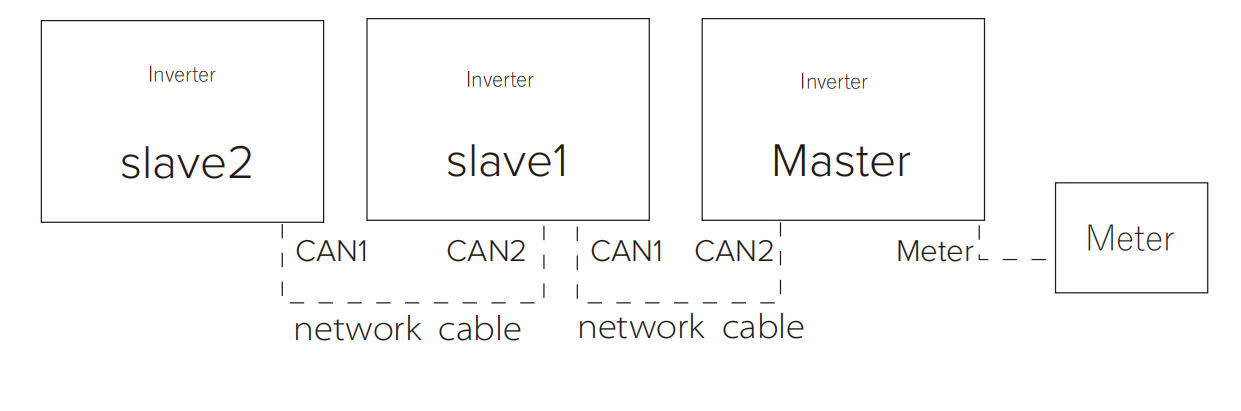

Inserire un'estremità del cavo di rete nella porta CAN2 del primo inverter e l'altra estremità nella porta CAN1 dell'inverter successivo, gli altri inverter sono collegati allo stesso modo.
Inserire un'estremità del cavo di rete nel contatore e l'altra estremità nella porta del contatore dell'inverter principale.
Si noti che tenere spenti tutti gli inverter prima dell'uso.

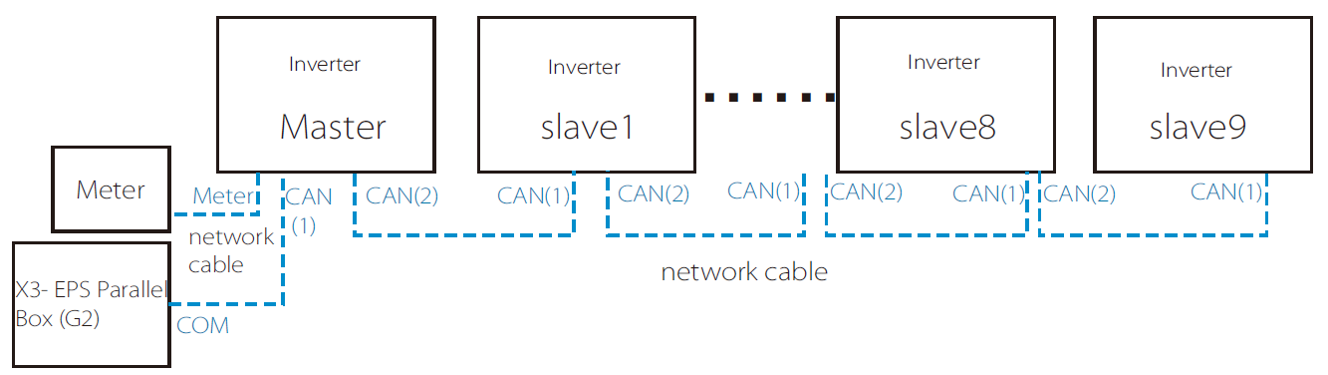

1. ATS esterno attraverso Scatola parallela EPS, mostrato come di seguito.

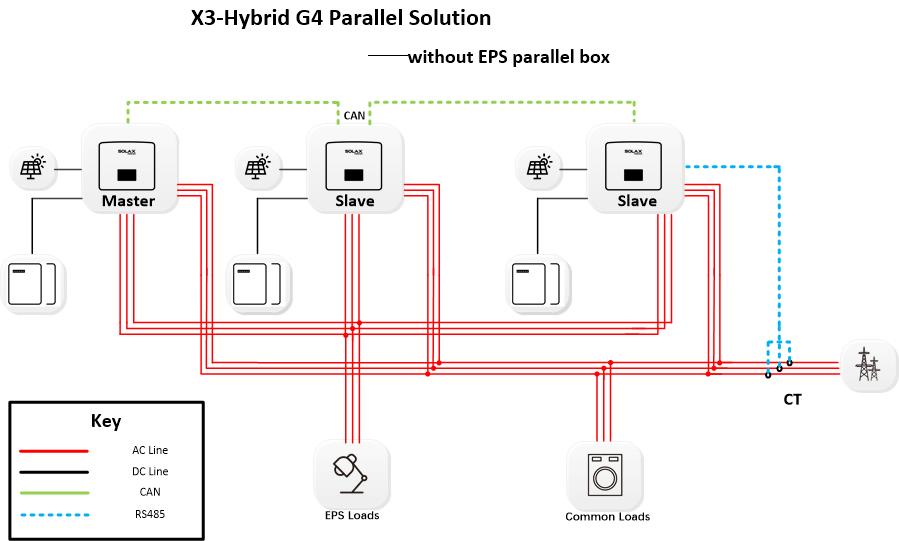

2. Trasferimento interno senza Scatola parallela EPS, mostrato come di seguito.

Impostazione parallela
Percorso di impostazione: (Impostazione dello stato)

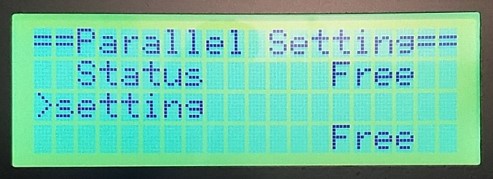

Impostazioni → principali → Impostazioni avanzate → Impostazione parallela → Impostazione dello stato

Sono 2 le impostazioni scelte:
Gratuito
Padrone
Selezionare Padrone sull'inverter master (l'inverter collegato direttamente al contatore/TA) e gli altri inverter saranno automaticamente inverter slave.
Percorso di impostazione: (interruttore di resistenza)

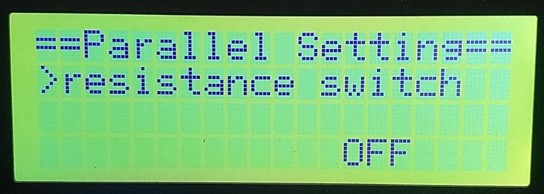

Impostazioni principali → → Impostazione avanzata → Impostazione parallela → interruttore di resistenza

Sono 2 le impostazioni scelte:
SPENTO
SU
Selezionare SU sull'inverter master e sull'ultimo inverter slave.
Impostazione del misuratore/CT
Percorso di impostazione:
Impostazioni → principali → Impostazioni avanzate → Impostazioni misuratore/CT
Per quanto riguarda Trasferimento interno 200A CT (309301004800) è opzionale.

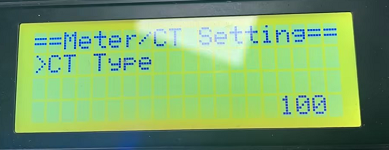

Si prega di selezionare 200 sotto Impostazione del misuratore/CT → tipo CT.

Per quanto riguarda ATS esterno soluzione con più inverter, si consiglia un contatore con CT.
Versione hardware:
X3-Hybrid/Fit G4.1 X3-Hybrid/Fit G4.2
X3-Ibrido/Fit G4.3
Versione del software:
ARM≥V1.18 DSP≥V1.19
