Lo Smart EV-Charger può comunicare con gli inverter SolaX per formare un sistema intelligente di energia fotovoltaica, di accumulo e di ricarica dei veicoli elettrici, massimizzando così l'utilizzo dell'energia fotovoltaica.

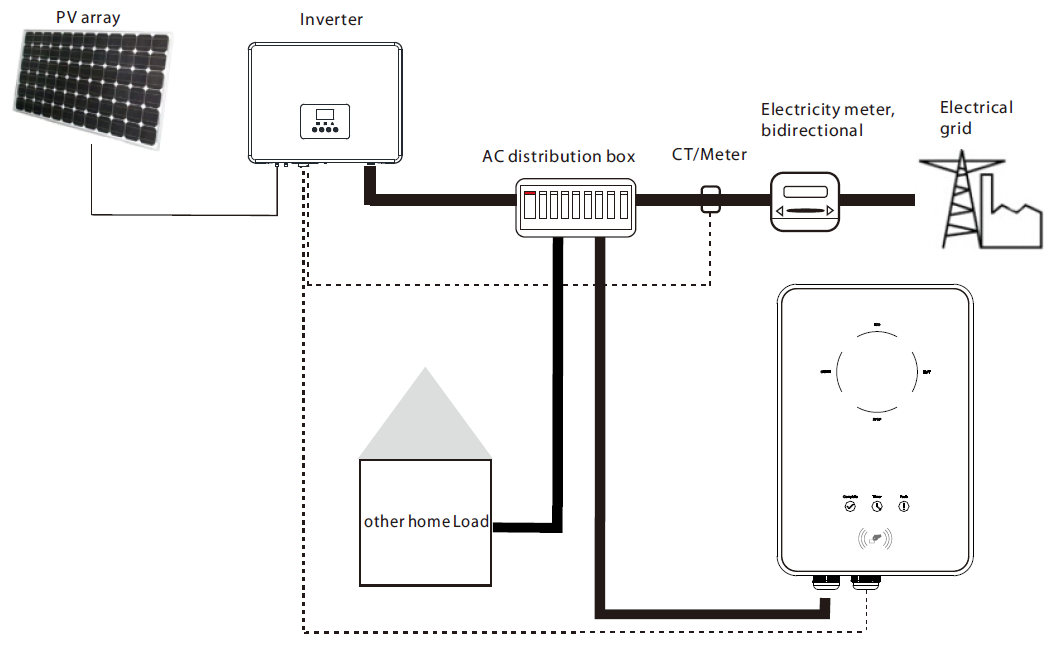

Sistema intelligente di energia fotovoltaica, di accumulo e di ricarica per veicoli elettrici
Per l'installazione di base dello Smart EV-Charger e dell'inverter, fare riferimento alle guide all'installazione e ai manuali.

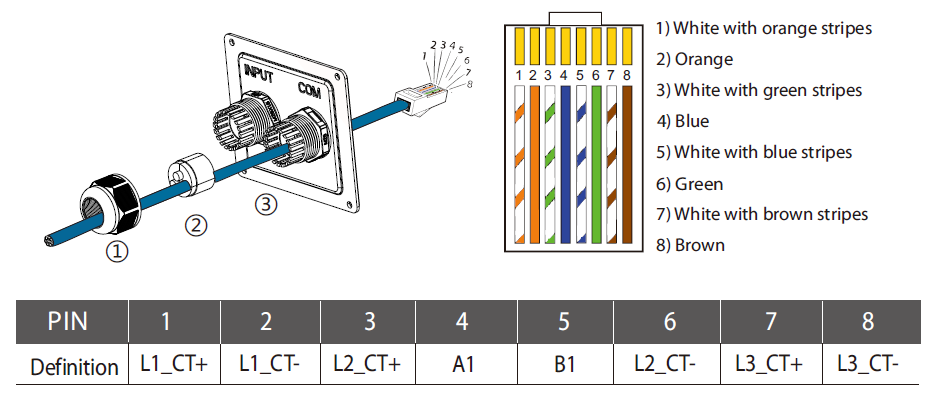

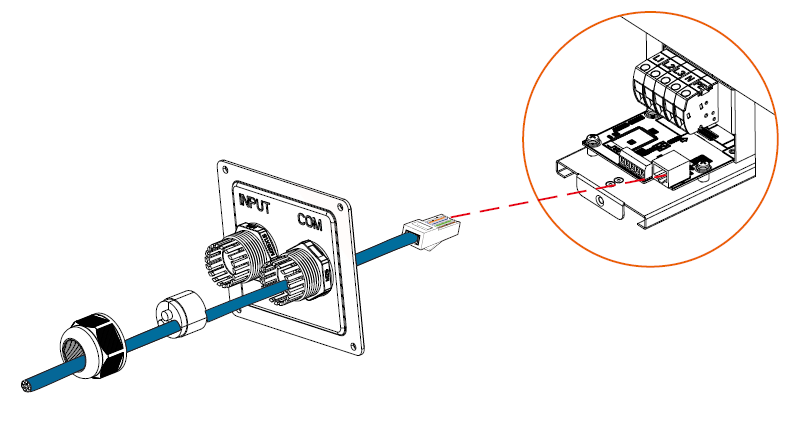

2.1 I dettagli della connessione di comunicazione con l'inverter SolaX sono i seguenti.
*I PIN 3, 6, 7, 8 sono solo per X3-EVC.

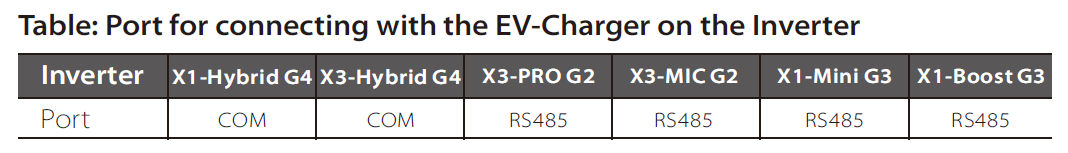

2.2 Distinguere i diversi modelli di inverter, collegare l'altra estremità del cavo di comunicazione alla porta corrispondente dell'inverter e completare il collegamento del contatore/TA.
1) Per X1-Hybrid G4 e X3-Hybrid G4, collegare direttamente l'altra estremità del cavo di comunicazione alla porta corrispondente. Collegare il contatore/TA alla porta "Meter/CT" dell'inverter.

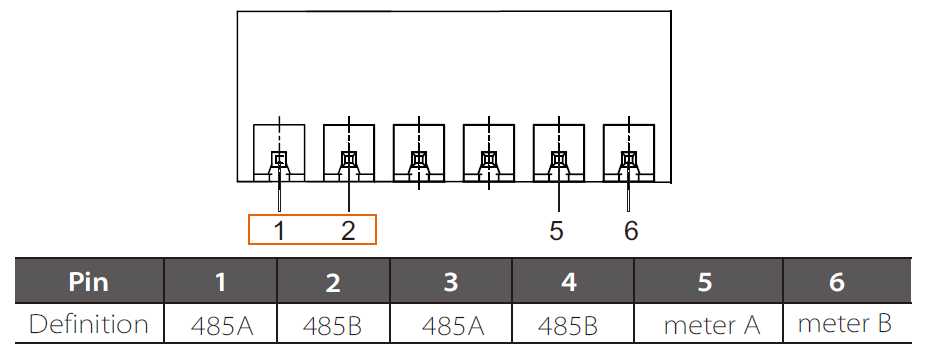

2) Per X3-PRO G2, collegare i due fili (Blu e Bianco con strisce blu) all'altra estremità del cavo di comunicazione ai PIN 1 e 2 della porta "RS485" dell'inverter. Collegare lo strumento ai PIN 5 e 6 della porta "RS485" dell'inverter.

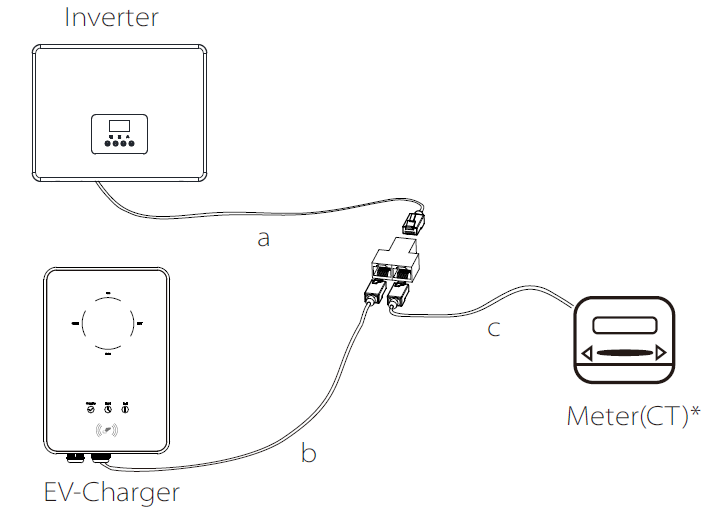

3) Per X3-MIC G2, X1-Mini G3 e X1-Boost G3, è necessario uno splitter e lo splitter deve essere posizionato in un luogo impermeabile. Fare riferimento alla figura seguente per il collegamento.
*Per X3-PRO G2 e X3-MIC G2, il sistema energetico deve essere collegato a un contatore.
3.1 Impostazione del caricabatterie EV
1) Quando l'EV-Charger è acceso, seguire le istruzioni nel manuale utente per scaricare l'APP, completare la connessione Wi-Fi ed effettuare il login.

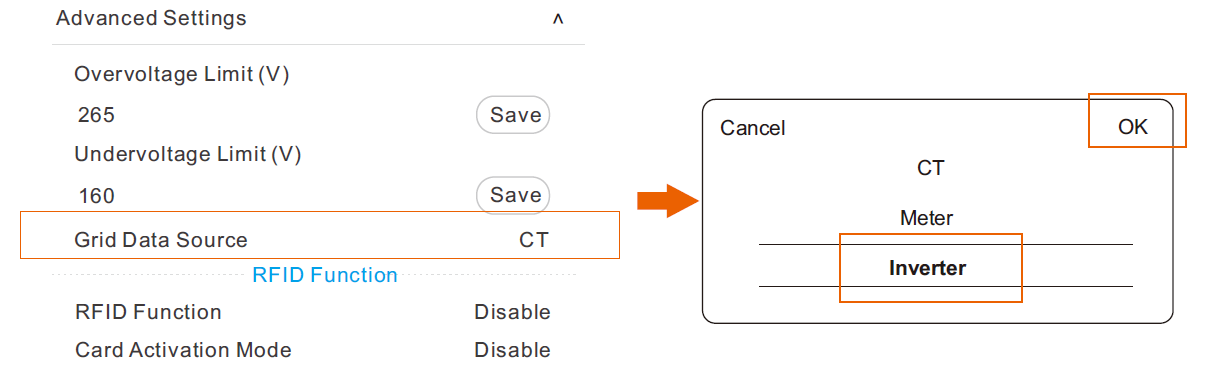

2) Selezionare "Impostazioni avanzate" e impostare la "Sorgente dati di rete" come mostrato di seguito e toccare "OK" per confermare. Il cicalino dell'EV-Charger emetterà un segnale acustico dopo che l'impostazione è stata completata.
3.2 Impostazioni per l'inverter
1) Assicurarsi che l'inverter sia in stato Normale, altrimenti le impostazioni non avranno effetto.

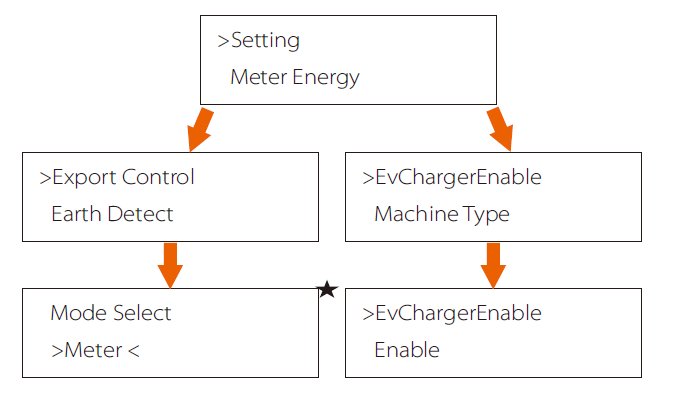

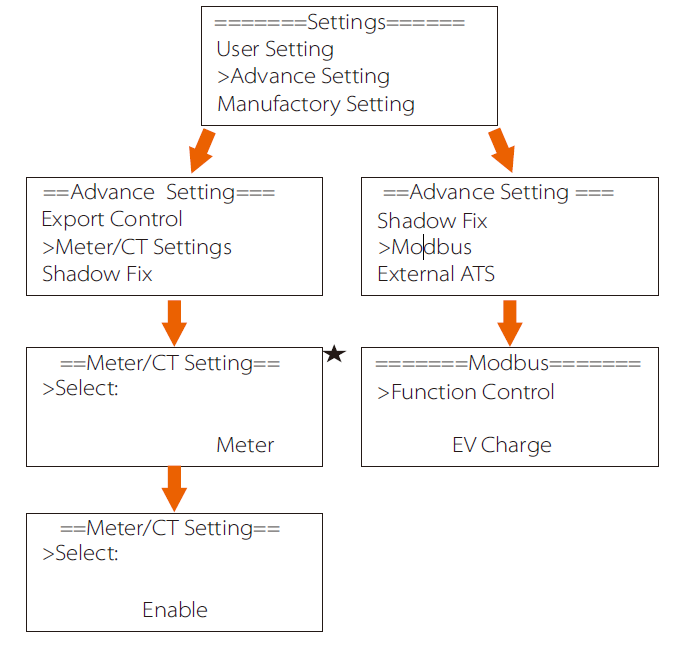

2) Completare le impostazioni come segue in base alle diverse serie dell'inverter.
(Solo per riferimento; la visualizzazione effettiva dello schermo potrebbe differire leggermente.)
• Per X1-Hybrid G4:
*Selezionare "Contatore" o "CT" in base alla connessione effettiva.

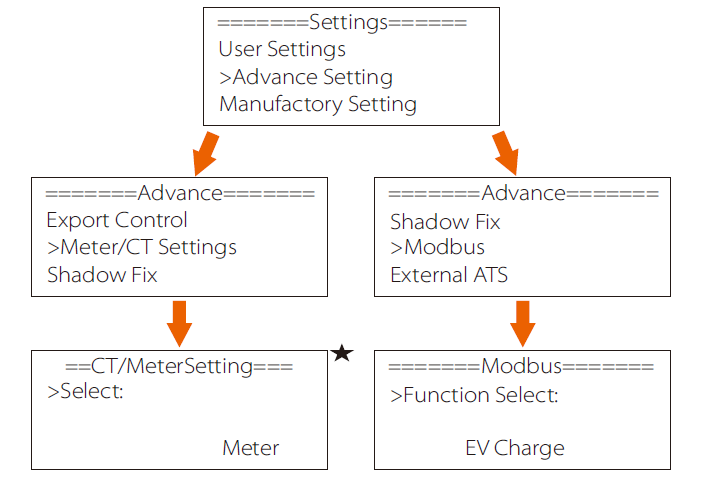

• Per X3-Hybrid G4:
*Selezionare "Contatore" o "CT" in base alla connessione effettiva.

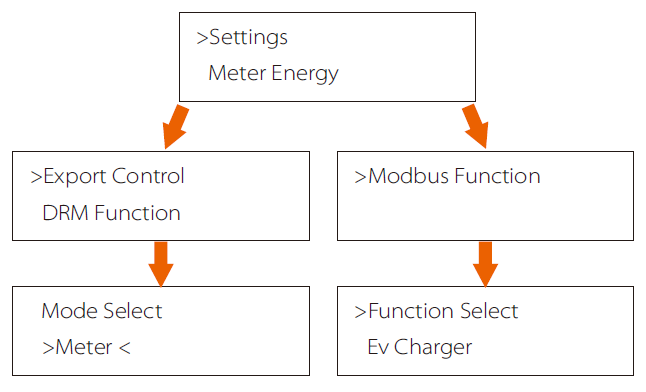

• Per X3-PRO G2 e X3-MIC G2:
• Per X1-Mini G3 e X1-Boost G3:
*Selezionare "Contatore" o "CT" in base alla connessione effettiva.
Note:
Tutte le operazioni descritte in questa guida possono essere eseguite solo da elettricisti qualificati con una buona conoscenza delle caratteristiche e della manutenzione dello smart EV-Charger e dell'inverter. Qualsiasi operazione è vietata prima di aver letto attentamente questa guida e il relativo manuale.
Tutte le impostazioni per lo smart EV-Charger e l'inverter devono fare rigorosamente riferimento al manuale corrispondente. SolaX Power non sarà responsabile per eventuali danni o pregiudizi causati da un'impostazione errata.
