Sfondo

SolaX DataHub1000 è il dispositivo professionale per il monitoraggio e la gestione dei siti con più inverter SolaX, sempre più clienti utilizzano DataHub1000 per gestire i propri siti.

Tuttavia, non è conveniente eseguire l'impostazione sulla pagina locale, poiché potrebbe essere necessario raggiungere il sito da una lunga distanza. Per questo abbiamo lanciato la funzione di configurazione remota DataHub1000, che consente di risparmiare notevolmente tempo per la configurazione del sistema e la risoluzione dei problemi.

Dove eseguire la configurazione remota?

Passaggio 1

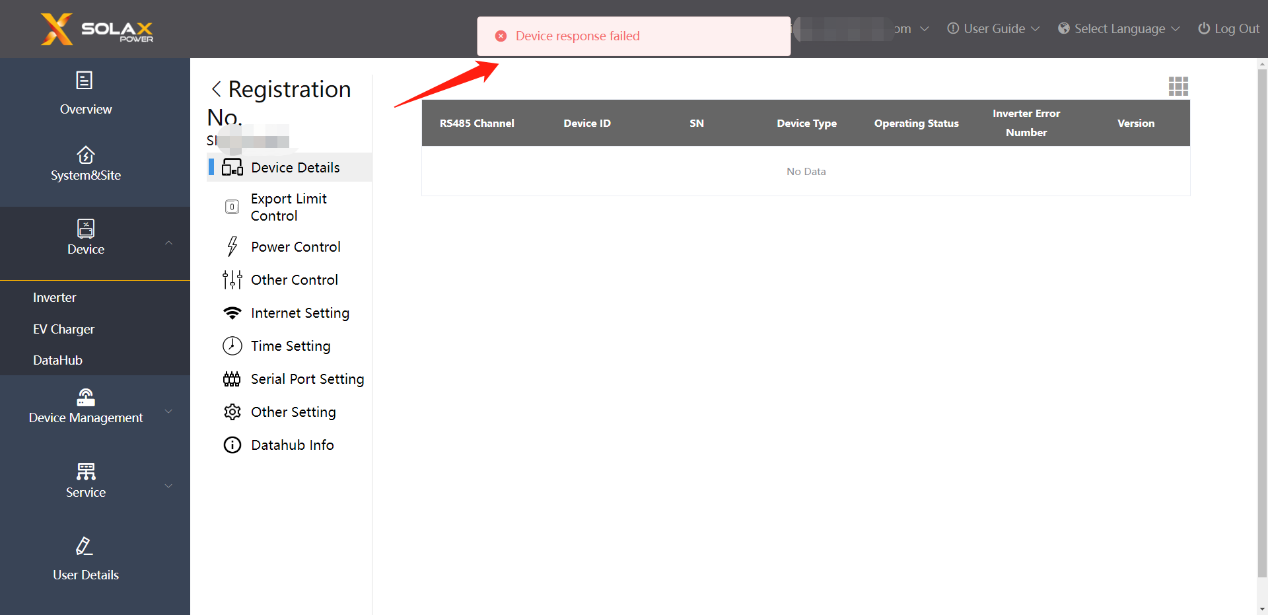

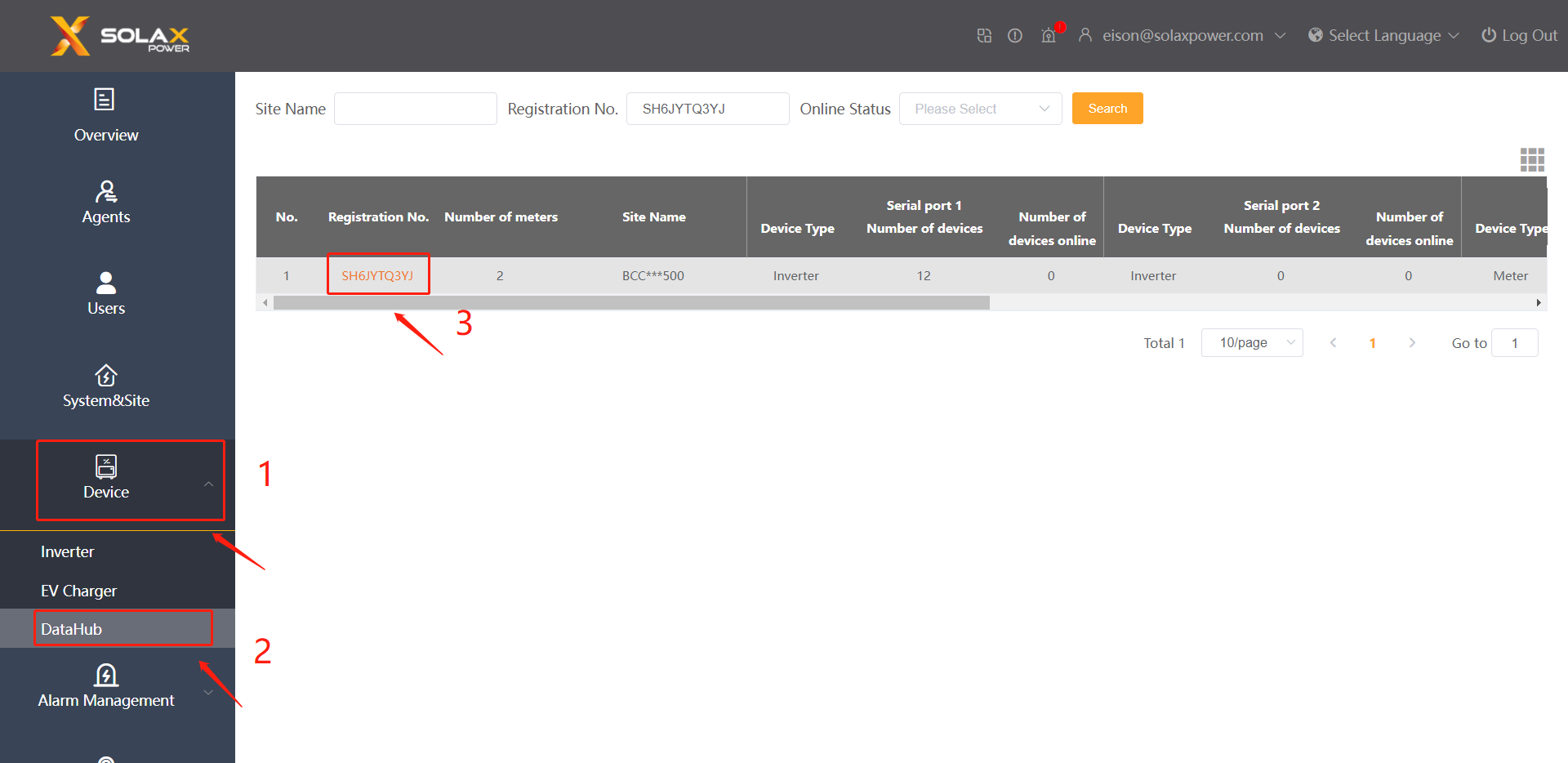

Apri la pagina Datahub in Dispositivo nella barra di navigazione a sinistra della piattaforma cloud, quindi fai clic su Numero di registrazione.

Passaggio 2

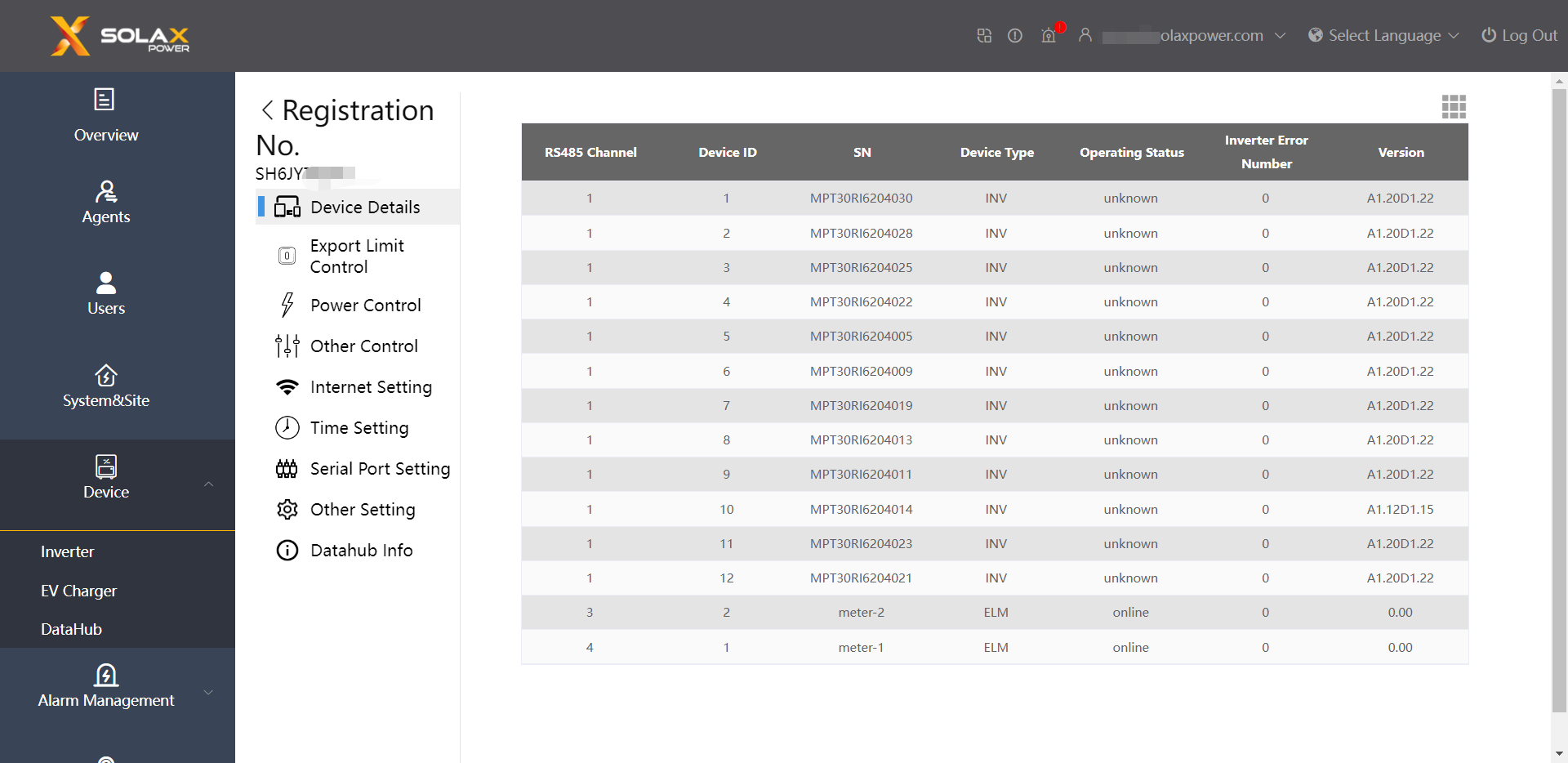

Aprire l'interfaccia di configurazione remota, mostrata come segue.

Quali elementi di configurazione remota sono disponibili?

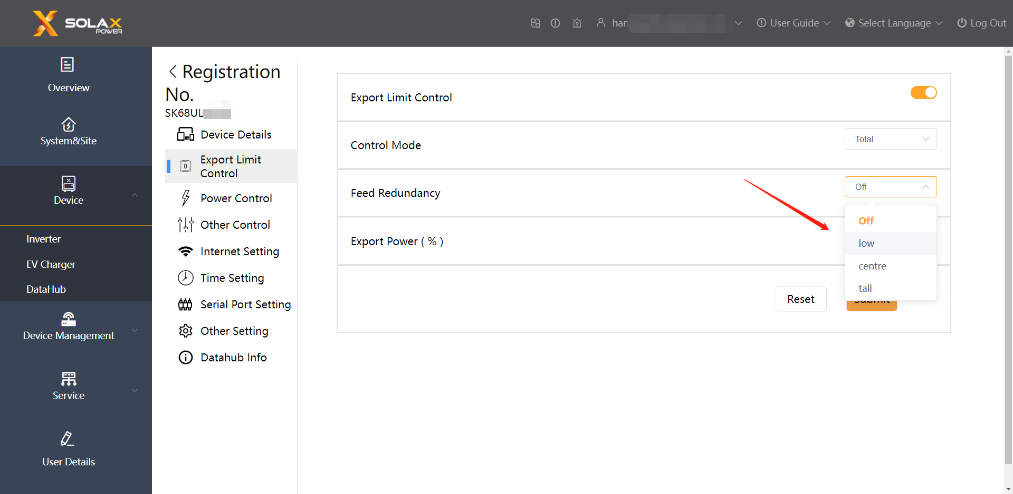

(1)     Controllo dei limiti di esportazione

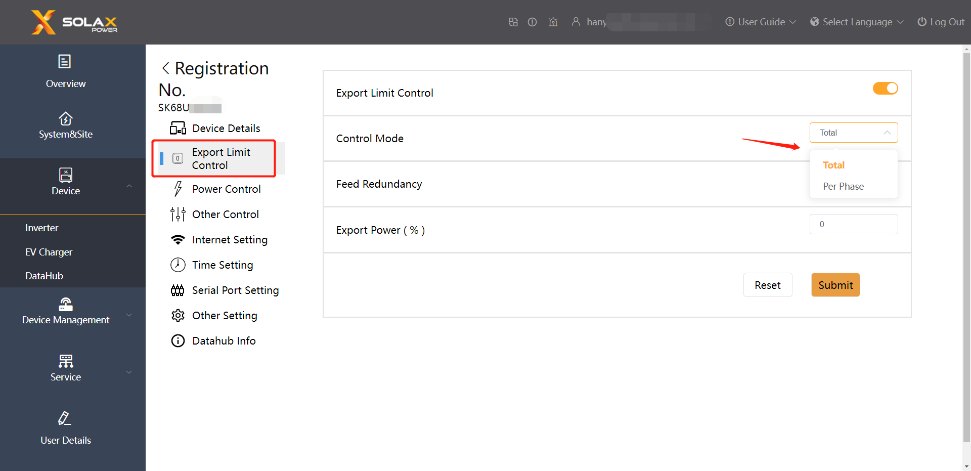

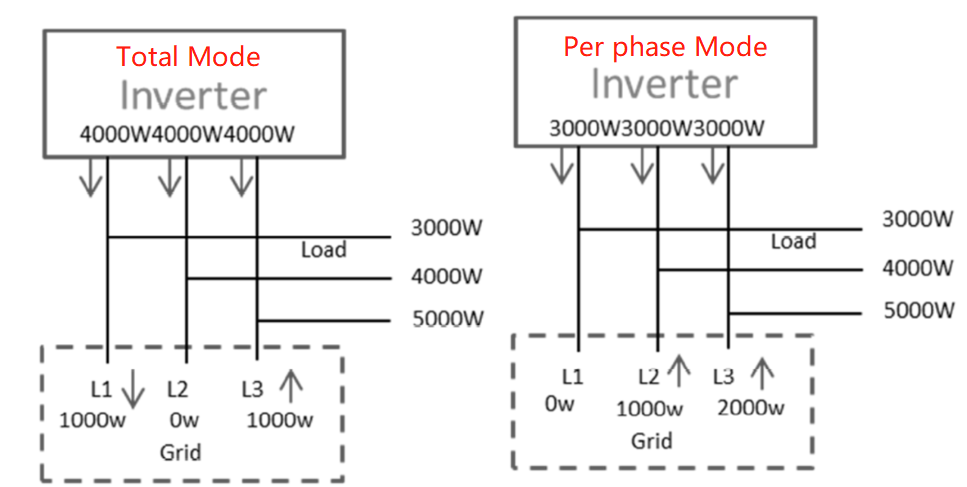

A. Selezione della modalità per il controllo della potenza di alimentazione - 'Totale' o 'Per fase'

NOTA: Per i sistemi trifase a tre fili, la modalità per fase non è disponibile.

B. Ridondanza dei feed

Spento: 1% -- Indica che quando il carico è stabilizzato, la potenza di immissione oscilla tra il ±1%. L'energia di immissione potrebbe non essere completamente 0, ma l'inverter preleverà meno energia dalla rete.

basso: 2,5% -- La potenza prelevata dalla rete = Potenza nominale totale del sito * 2,5%.

centro: 4,5% -- La potenza prelevata dalla rete = Potenza nominale totale del sito * 4,5%.

alto: 6,5% --La potenza prelevata dalla rete = Potenza nominale totale del sito * 6,5%.

Nota: maggiore è la soglia di ridondanza del feed, migliore è il controllo dello zero, ma di conseguenza verrà generata meno energia.

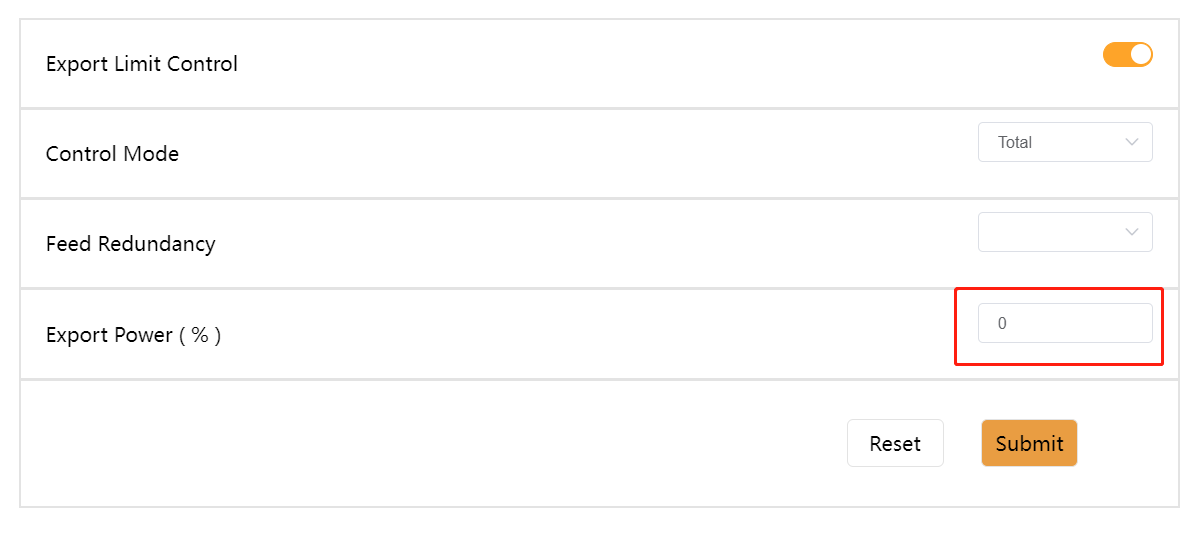

C. Potere di esportazione

La potenza di immissione del sistema è impostata in percentuale con una precisione dello 0,1%.

(2)      Controllo dell'alimentazione

I clienti possono utilizzare controller di potenza esterni per controllare la potenza in uscita del sistema e collaborare con la rete per realizzare la gestione del carico.

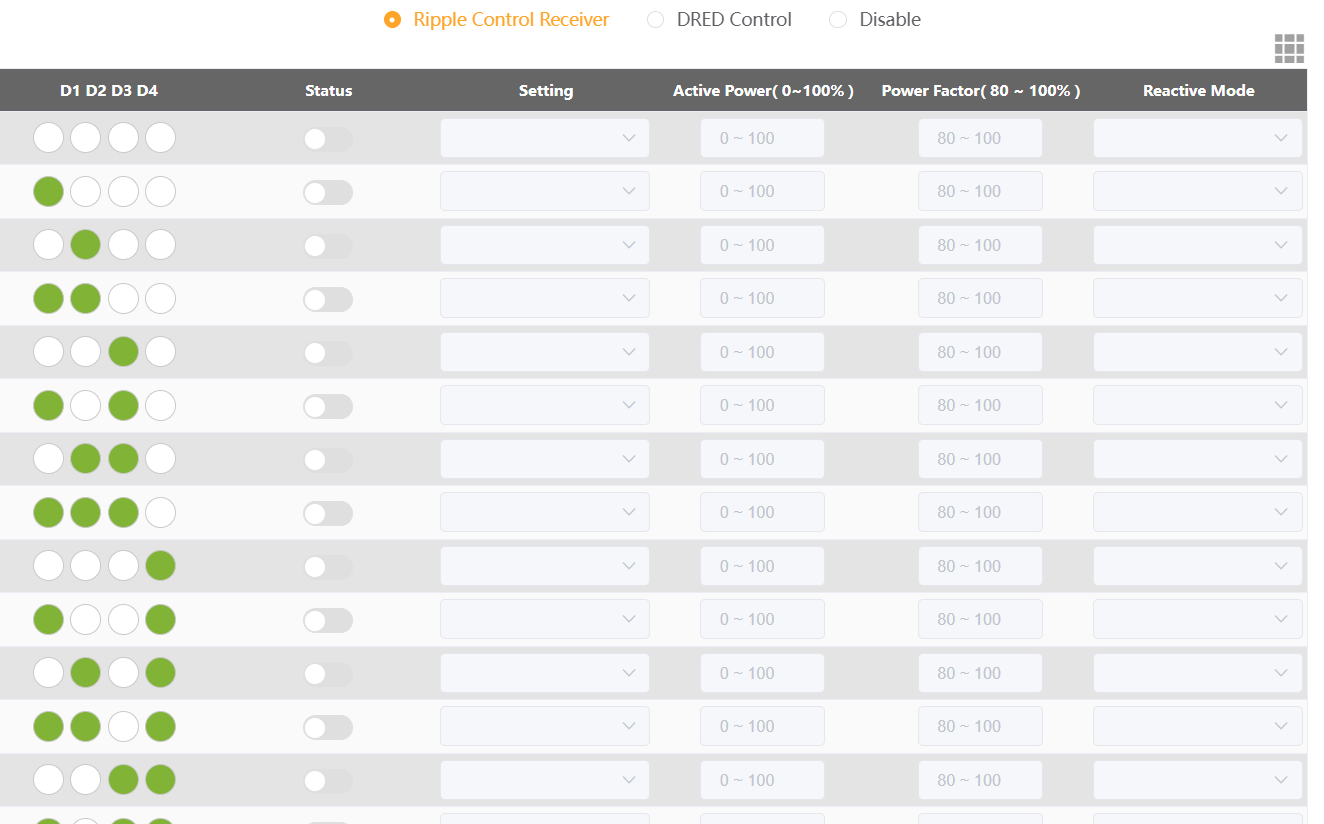

A. Ricevitore di controllo dell'ondulazione

Gli utenti possono definire le impostazioni di uscita per 16 stati che sono controllati in base agli stati di ingresso alto e basso della porta DI.

Le voci di impostazione includono: controllo della potenza attiva dell'uscita dell'inverter, controllo della potenza attiva dell'ingresso dell'inverter, controllo della potenza reattiva dell'uscita dell'inverter e spegnimento dell'inverter.

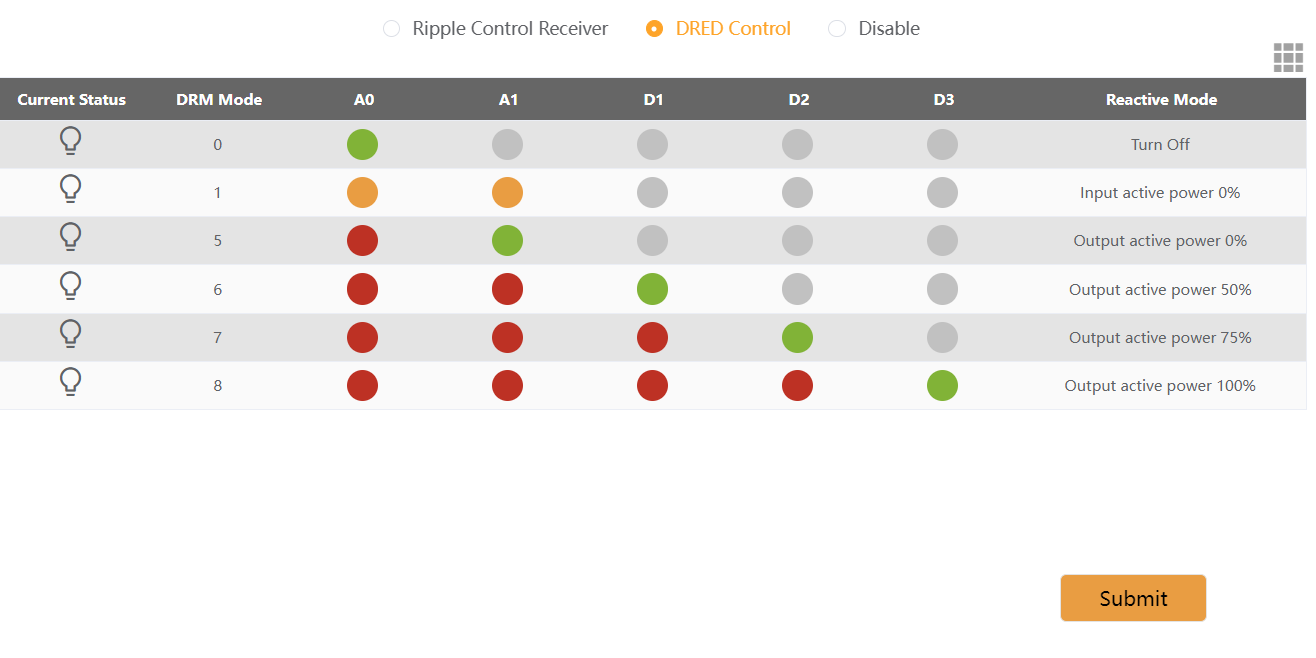

B. Controllo DRED (obbligatorio ai sensi della sicurezza australiana)

Ci sono 6 modalità di controllo DRM qui secondo le norme di sicurezza australiane.

(3) Altri controlli

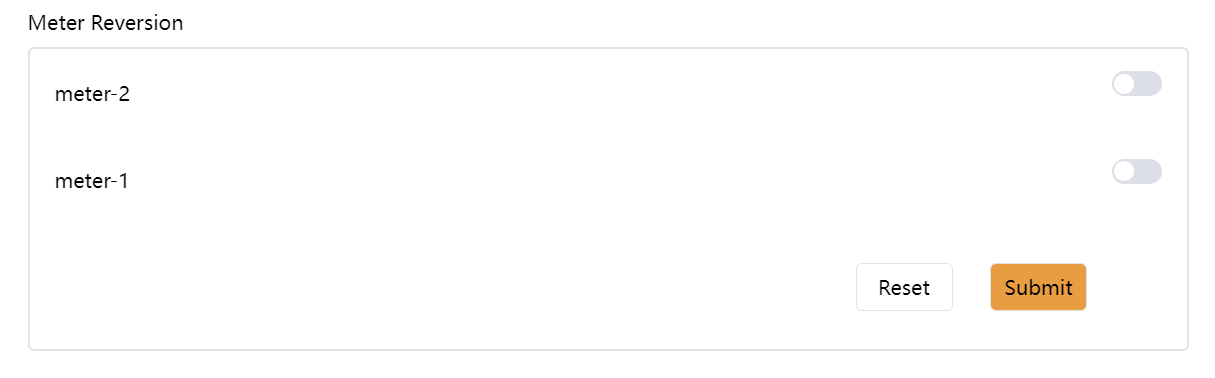

A. Inversione del contatore

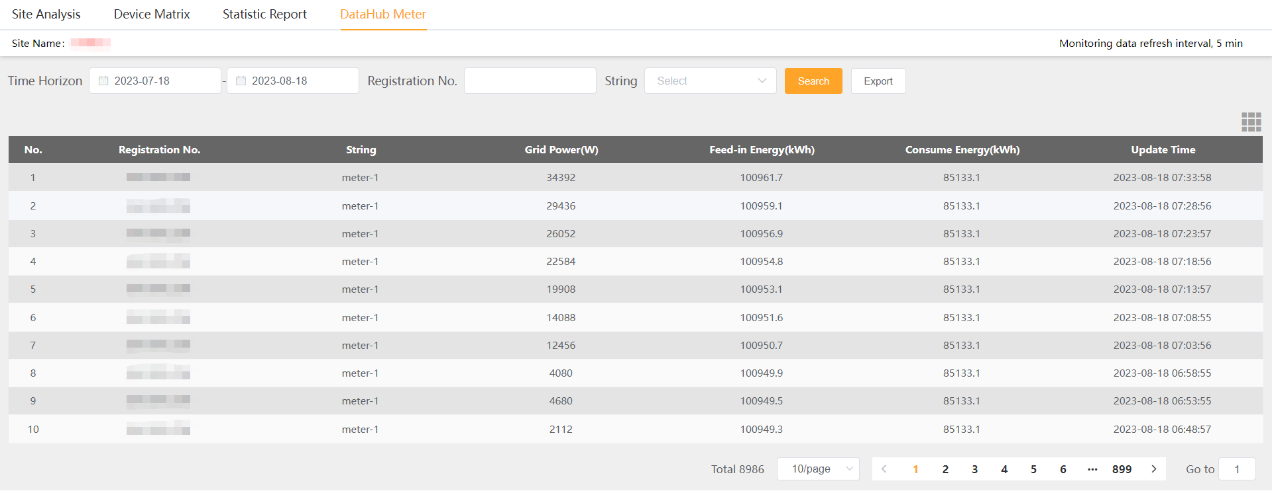

È possibile osservare il Pgrid dati sullo schermo LCD dell'inverter o sul Misuratore DataHub dati nella pagina del sito della piattaforma per analizzare se i dati di immissione in rete sono invertiti.

Se i dati sono invertiti, è possibile correggerli impostando il ritorno del misuratore in questa pagina.

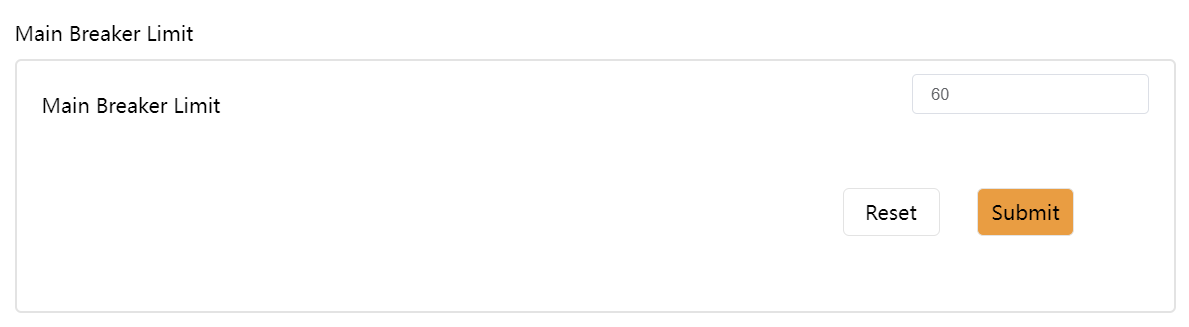

B. Limite dell'interruttore principale

Se il DataHub ha un caricabatterie EV collegato, l'utente può impostare qui la corrente limite dell'interruttore principale. Il DataHub può confrontare la corrente GCP (Grid Connection Point) del sistema in tempo reale con questo valore per controllare dinamicamente la corrente del caricabatterie EV, in modo che il valore del sistema non superi il limite dell'interruttore principale.

NOTA: Se il sistema ha più caricabatterie EV collegati, DataHub dividerà equamente la corrente di carica di ciascun caricabatterie EV.

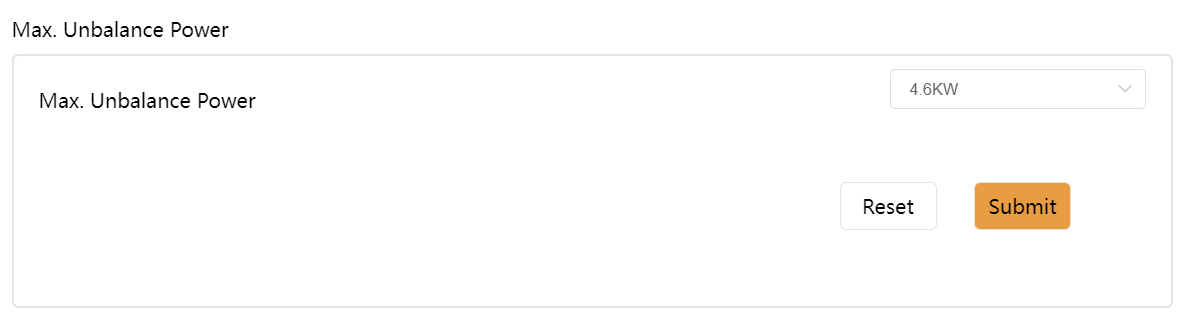

C. Max. Potenza di squilibrio

Se il sistema ha un caricabatterie EV monofase collegato, mentre la rete locale non consente lo squilibrio di potenza, il cliente può impostare qui la potenza massima di squilibrio per limitare la potenza di squilibrio trifase.

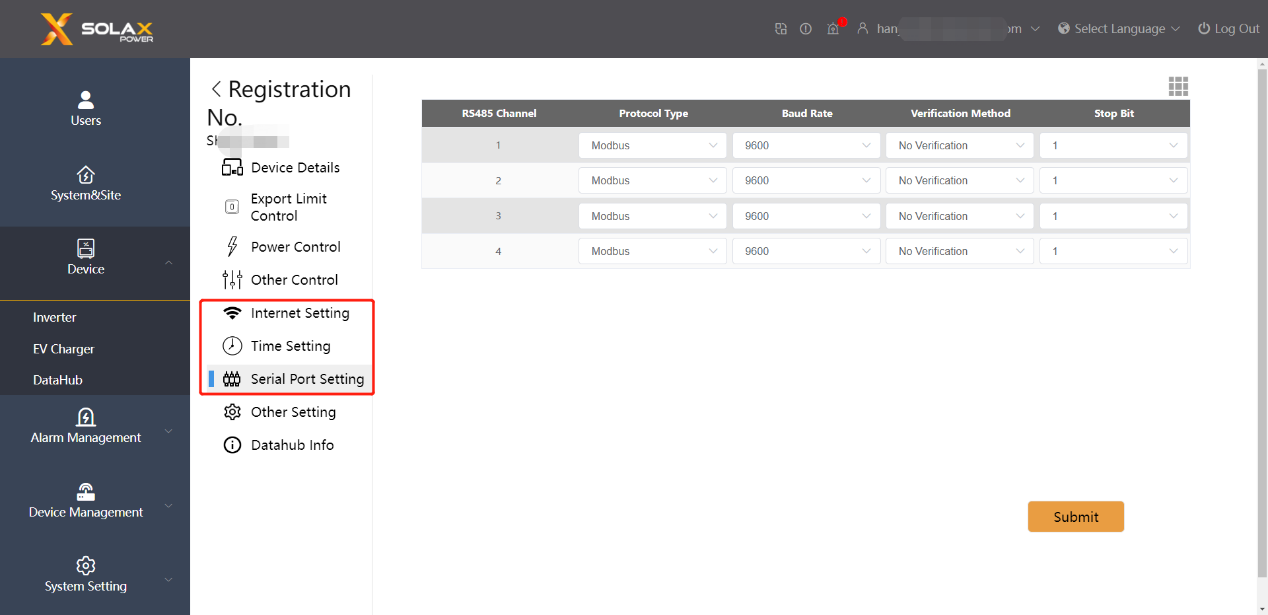

(4) Impostazioni per Rete, Ora e Porta seriale

NOTA: L'impostazione della velocità di trasmissione della porta seriale DataHub deve essere coerente con la velocità di trasmissione del dispositivo collegato a questa porta.

Fare riferimento alla tabella seguente, per la velocità di trasmissione del dispositivo:

Quali sono le differenze tra la configurazione locale e la configurazione remota di SolaX Cloud?

Le impostazioni remote sono più semplificate rispetto alle impostazioni locali, alcune impostazioni si riflettono solo in locale.

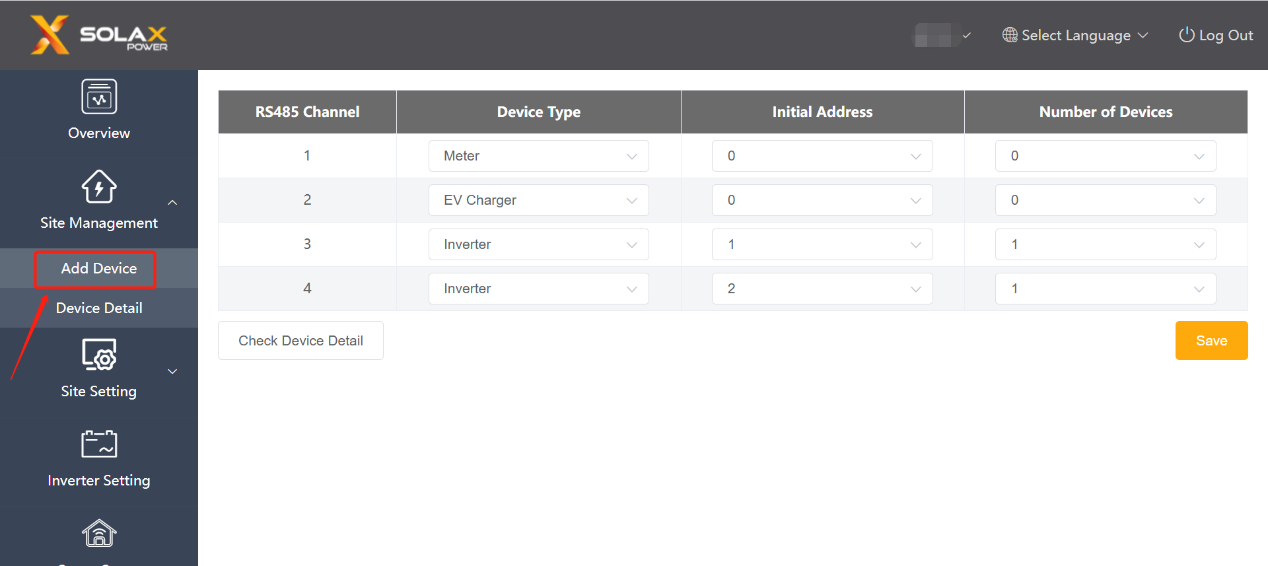

• Aggiungi dispositivo: Aggiungi inverter, contatore, caricabatterie elettrico e stazione meteorologica, imposta il loro indirizzo di partenza e il numero di dispositivi;

NOTA: L'impostazione dell'indirizzo sul DataHub deve essere coerente con l'indirizzo del dispositivo per garantire la comunicazione tra il DataHub e il dispositivo.

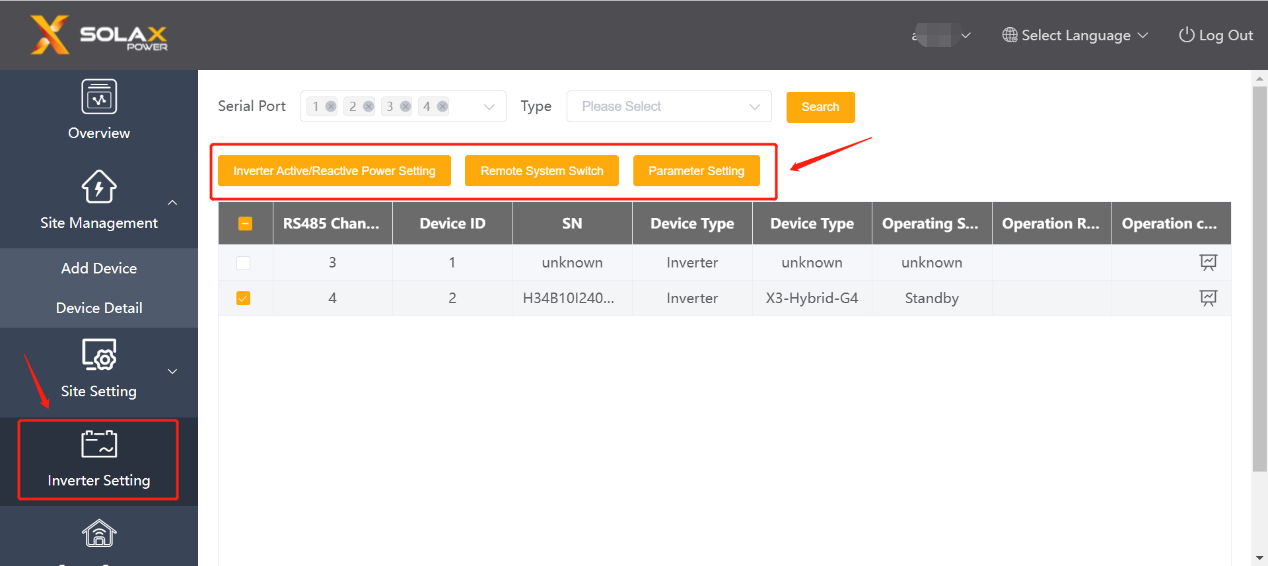

• Impostazione dell'inverter: Qui è possibile impostare la potenza attiva/reattiva, l'interruttore del sistema remoto, la scansione della curva IV e l'operazione di lettura/scrittura Modbus TCP.

NOTA: La funzione di accensione/spegnimento remoto qui non lo fa richiedono un controller di alimentazione esterno.

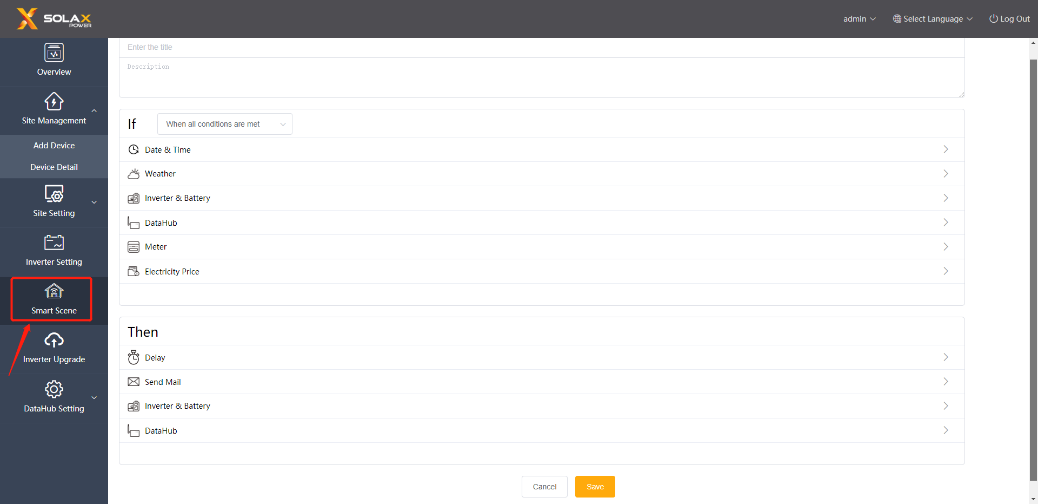

• Scena intelligente: I clienti possono personalizzare varie regole qui per automatizzare e rendere più intelligente il loro impianto fotovoltaico domestico. Ad esempio, caricare la batteria quando il prezzo dell'elettricità scende al di sotto di un certo valore.

Requisiti della versione

La funzione di configurazione remota richiede il seguente codice interno per DataHub:

Codici interni di Datahub≥12.07

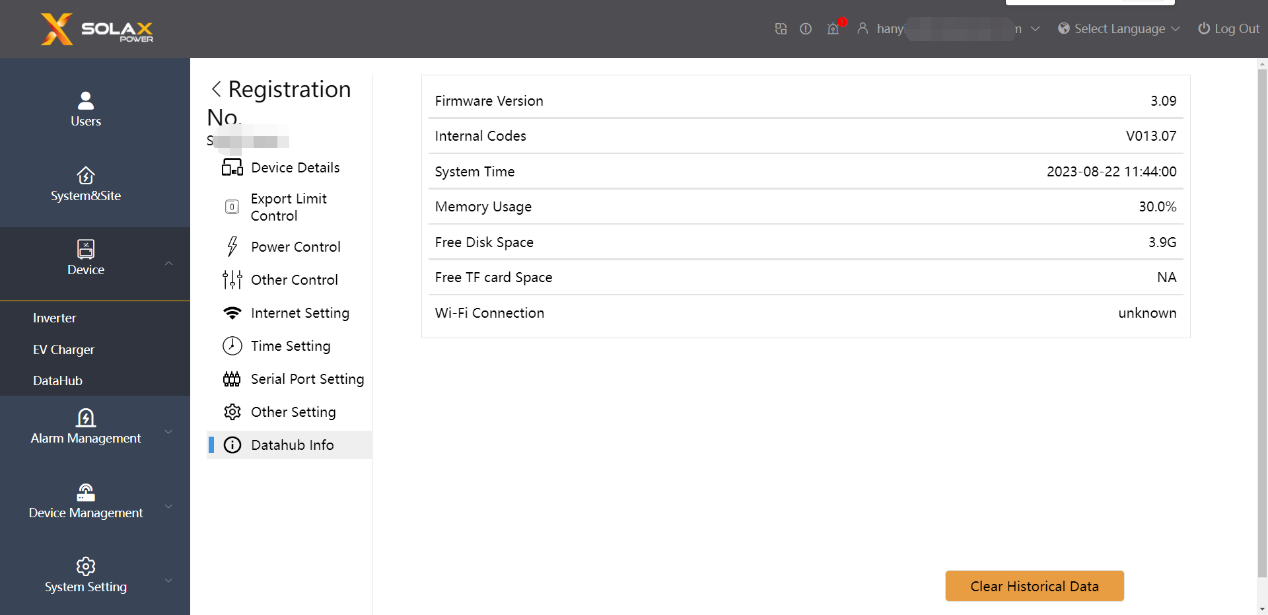

È possibile confermare il codice interno di DataHub da SolaX Cloud:

Impostazione del datahub → Informazioni su datahub → Codici interni

Se il codice interno non soddisfa la condizione, la configurazione remota non avrà esito positivo.
